4 Verwendung
4.8.4

Farbskalenanzeige (Plus-Funktion)

Die gewählte Farbskala, z. B. „Weiß-Heiß", erscheint in diesem Kästchen ( →
Modelle). Information über das Deaktivieren von Farbskala, das Wählen alternativer Farbskalen und die Auswahl der Anzahl
verfügbarer Farbskalen, →
4.8.5 Kompass (Plus-Funktion)
Kompass (Plus-Funktion)
Die eingebaute Kompassfunktion ermöglicht es dem Anwender, die Ausrichtung der Kamera in 45°-Stufen zu bestimmen (N,
NE, SE, S, SW, W und NW). Die Himmelsrichtung kann durch Text oder grafisch angezeigt werden. Näheres finden Sie bei
den Kompasseinstellungen in der Kamera-Konfigurationssoftware
• Der Kompass muss vor Gebrauch kalibriert werden. Eine Anleitung finden Sie unter Option.
• Die Kamera muss innerhalb von 45° von der Senkrechten gehalten werden, damit der Kompass genau misst. Wenn die
Kamera zu stark in eine Richtung geneigt ist, erscheint „==" statt der Himmelsrichtung.

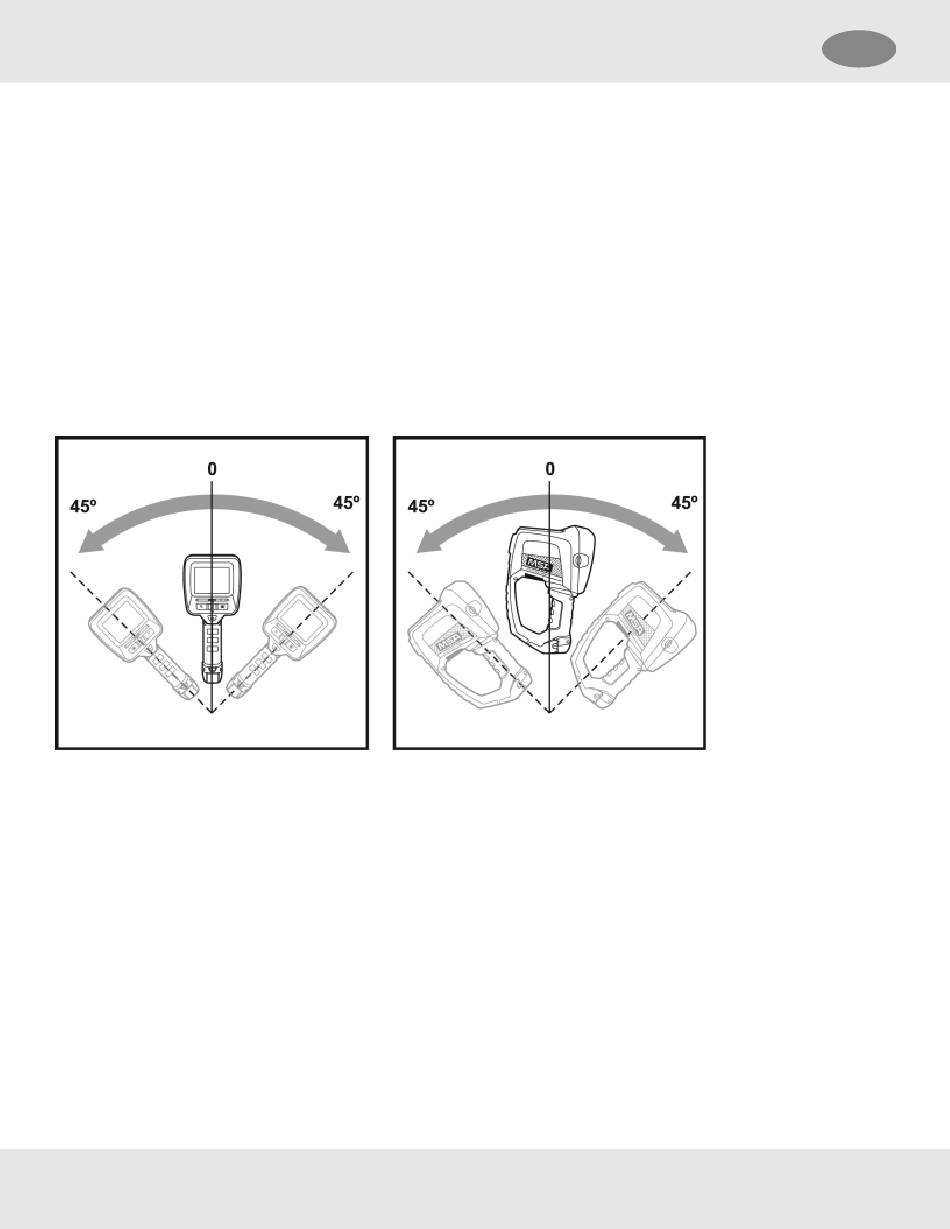

Abbildung 11 Ausrichtung der Kamera
Der geographische Norden wird angezeigt, wenn „geographischer Norden" gewählt und beim Einstellen ein gültiger
Deklinationswinkel eingegeben wird. Standardwert ist der magnetische Norden.
Wenn im Textmodus der magnetische Norden gewählt ist, wird die Richtung in grünen Buchstaben auf schwarzem
Hintergrund angezeigt. Wenn der geographische Norden gewählt ist, zeigen gelbe Buchstaben auf schwarzem Hintergrund die
Kompassrichtung an. Im Symbolmodus hat der magnetische Norden eine grüne Flagge neben dem Symbol. Der
geographische Norden hat einen gelben Stern neben dem Symbol.
Wie bei jedem Kompass können Weicheisen und örtliche Magnetfelder zu falschen Kompassanzeigen führen. Es wird
empfohlen, den Kompass monatlich zu kalibrieren, und sofort, wenn er einem starken Magnetfeld ausgesetzt war. Starke
Magnetfelder werden u.a. erzeugt von:
• Stromleitungen
• Transformatoren
• starken Magneten.
Die Kompassanzeige „CC" bedeutet, dass der Kompass nicht kalibriert ist. Eine Anleitung finden Sie unter
5 Kameraeinstellung.
