Levelflex FMP55 HART
VORSICHT
L
Um elektrische Sicherheit sicherzustellen:
‣
Schutzleiterverbindung nicht lösen.
‣
Vor Lösen des Schutzleiters Gerät von der Versorgung trennen.
Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (3)
anschließen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungs-
klemme anschließen.
Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht aus-
schließlich über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung
muss stattdessen zusätzlich über den Prozessanschluss (Flansch oder Einschraubstück)
oder über die externe Erdungsklemme erfolgen.
Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu instal-
lieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/
EN61010).

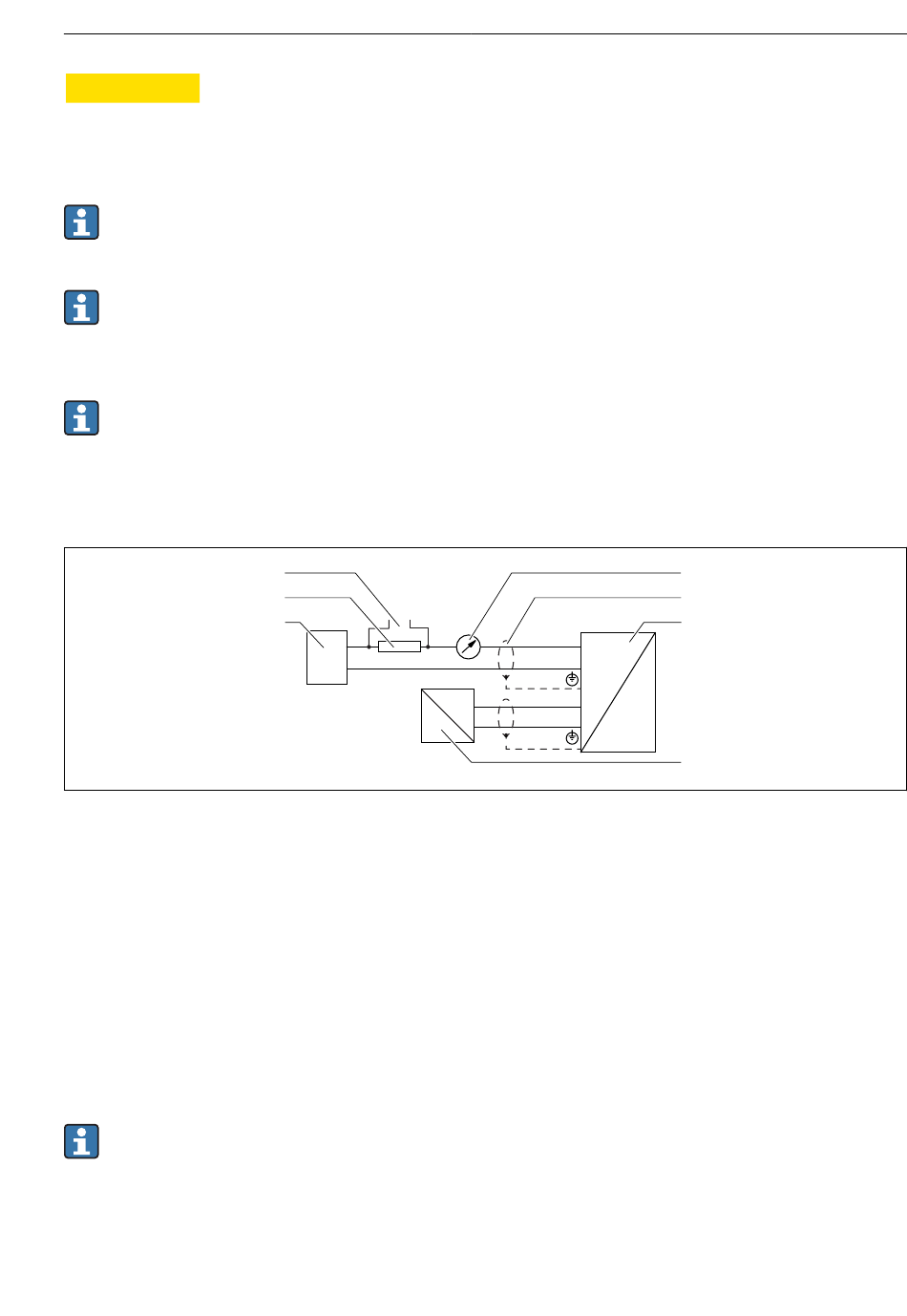

Blockdiagramm 4-Draht: 4 ... 20 mA HART (90 ... 253 V
 11 Blockdiagramm 4-Draht: 4 ... 20 mA HART (90 ... 253 V
1 Auswerteeinheit, z.B. SPS
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-
Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten
6.1.2 Gerätestecker
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um
das Signalkabel anzuschließen.
Endress+Hauser
3
2
1
)
AC
4
5
6
+
3
I
-
4
L
Y
1
N
2
7
)
AC
Elektrischer Anschluss
