Endress+Hauser Levelflex FMP55 HART Kurzanleitung Seite 15

Levelflex FMP55 HART

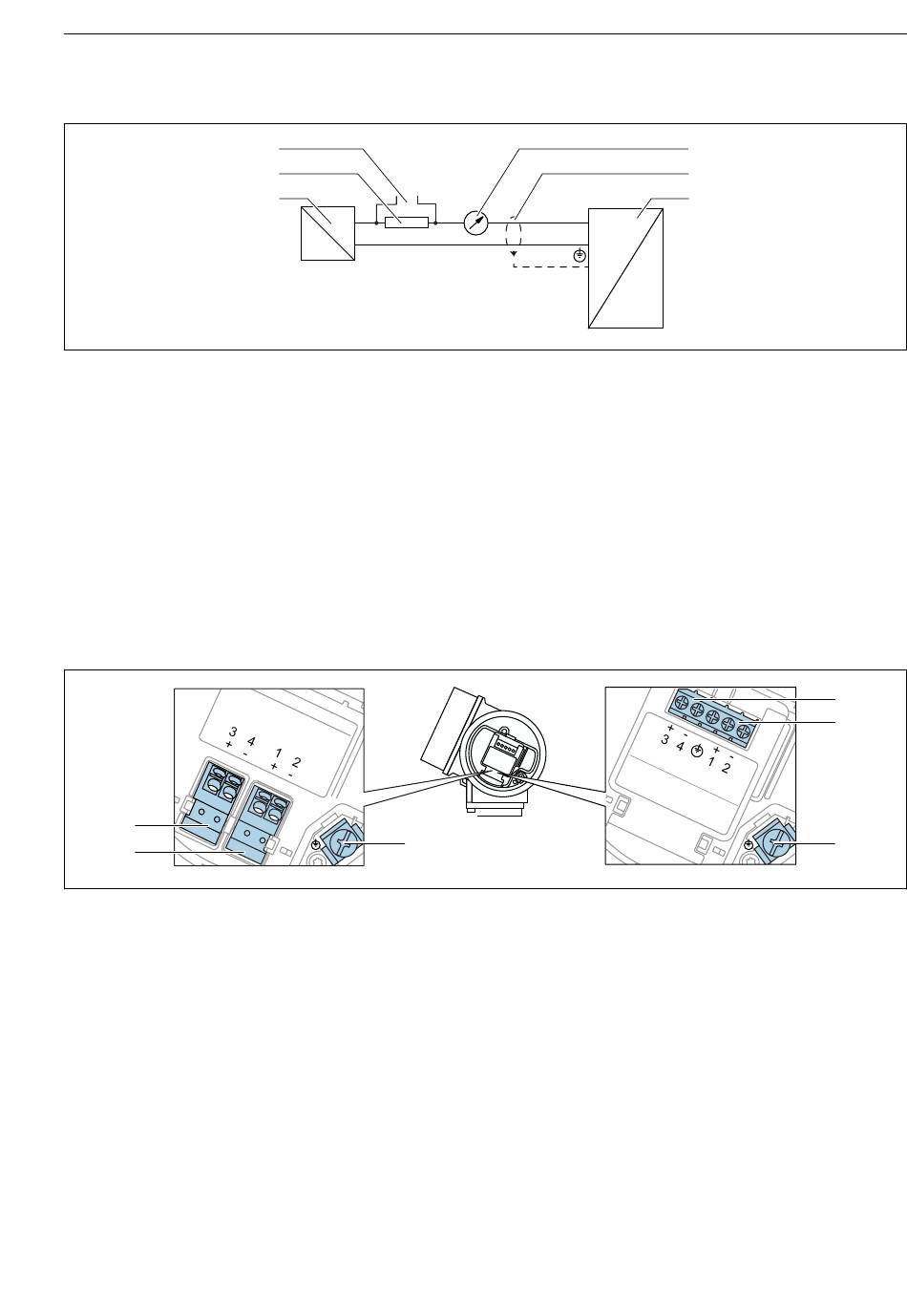

Blockdiagramm 2-Draht: 4 ... 20 mA HART
 3 Blockdiagramm 2-Draht: 4 ... 20 mA HART
1 Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-
Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A
2
1
 4 Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs-
schutz
3 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
5 Anschlussklemme für Kabelschirm
Endress+Hauser
3
2
1
+
-
5
4
5
6
+
1
I
-
2
Y
B
Elektrischer Anschluss
A0036499
3
4
5
A0036500
15
