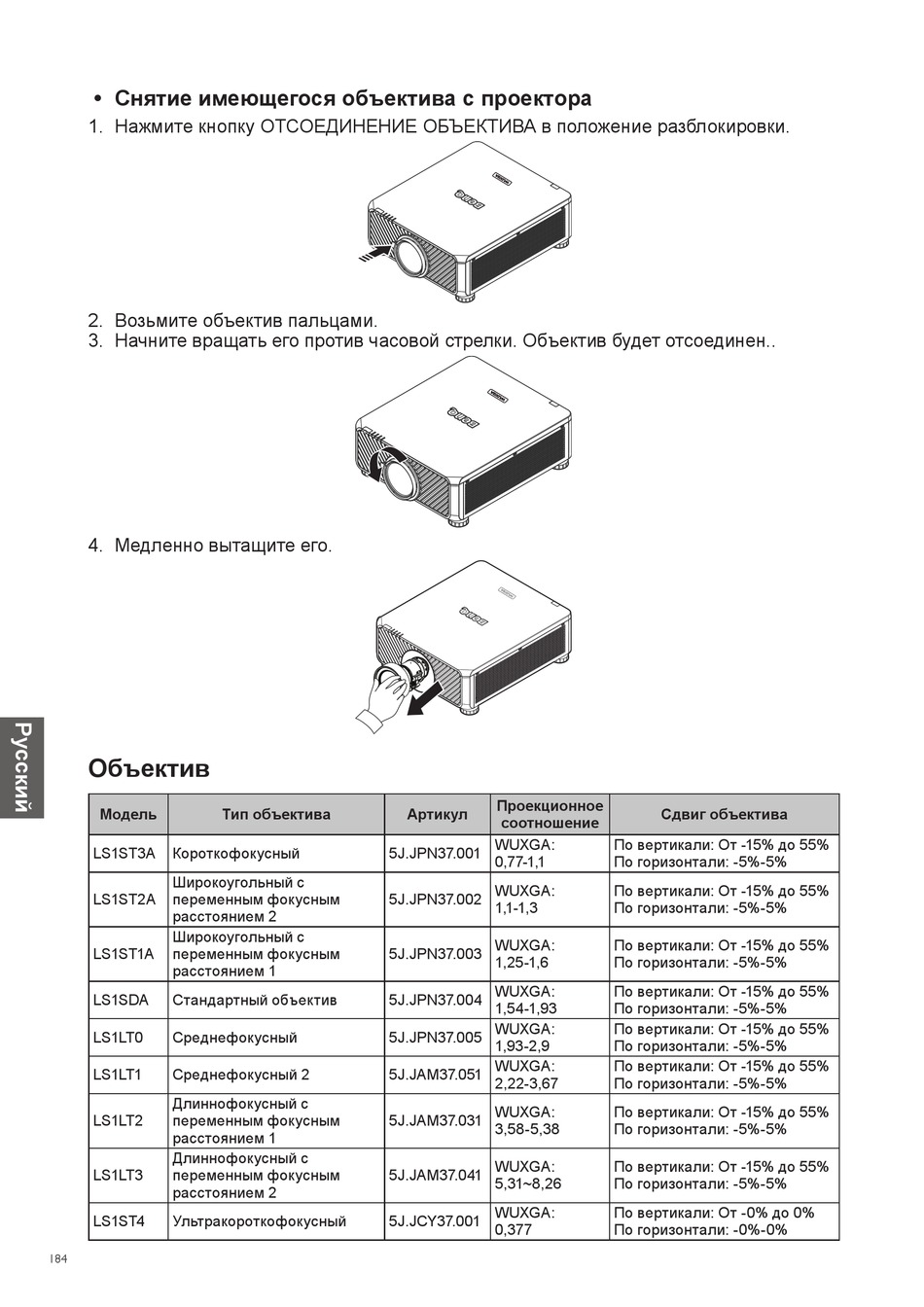

y Снятие имеющегося объектива с проектора
1. Нажмите кнопку ОТСОЕДИНЕНИЕ ОБЪЕКТИВА в положение разблокировки.
2. Возьмите объектив пальцами.
3. Начните вращать его против часовой стрелки. Объектив будет отсоединен..
4. Медленно вытащите его.
Объектив
Модель Тип объектива
LS1ST3A Короткофокусный
Широкоугольный с
LS1ST2A переменным фокусным
расстоянием 2
Широкоугольный с
LS1ST1A переменным фокусным
расстоянием 1
LS1SDA Стандартный объектив
LS1LT0 Среднефокусный
LS1LT1 Среднефокусный 2
Длиннофокусный с
LS1LT2 переменным фокусным
расстоянием 1
Длиннофокусный с
LS1LT3 переменным фокусным
расстоянием 2
LS1ST4 Ультракороткофокусный
184
Проекционное
Артикул
соотношение
WUXGA:
5J.JPN37.001
0,77-1,1
WUXGA:
5J.JPN37.002
1,1-1,3
WUXGA:
5J.JPN37.003
1,25-1,6
WUXGA:
5J.JPN37.004
1,54-1,93
WUXGA:
5J.JPN37.005
1,93-2,9
WUXGA:
5J.JAM37.051
2,22-3,67
WUXGA:
5J.JAM37.031
3,58-5,38
WUXGA:
5J.JAM37.041
5,31~8,26
WUXGA:
5J.JCY37.001
0,377
Сдвиг объектива
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -15% до 55%
По горизонтали: -5%-5%
По вертикали: От -0% до 0%
По горизонтали: -0%-0%
