Commande RS232

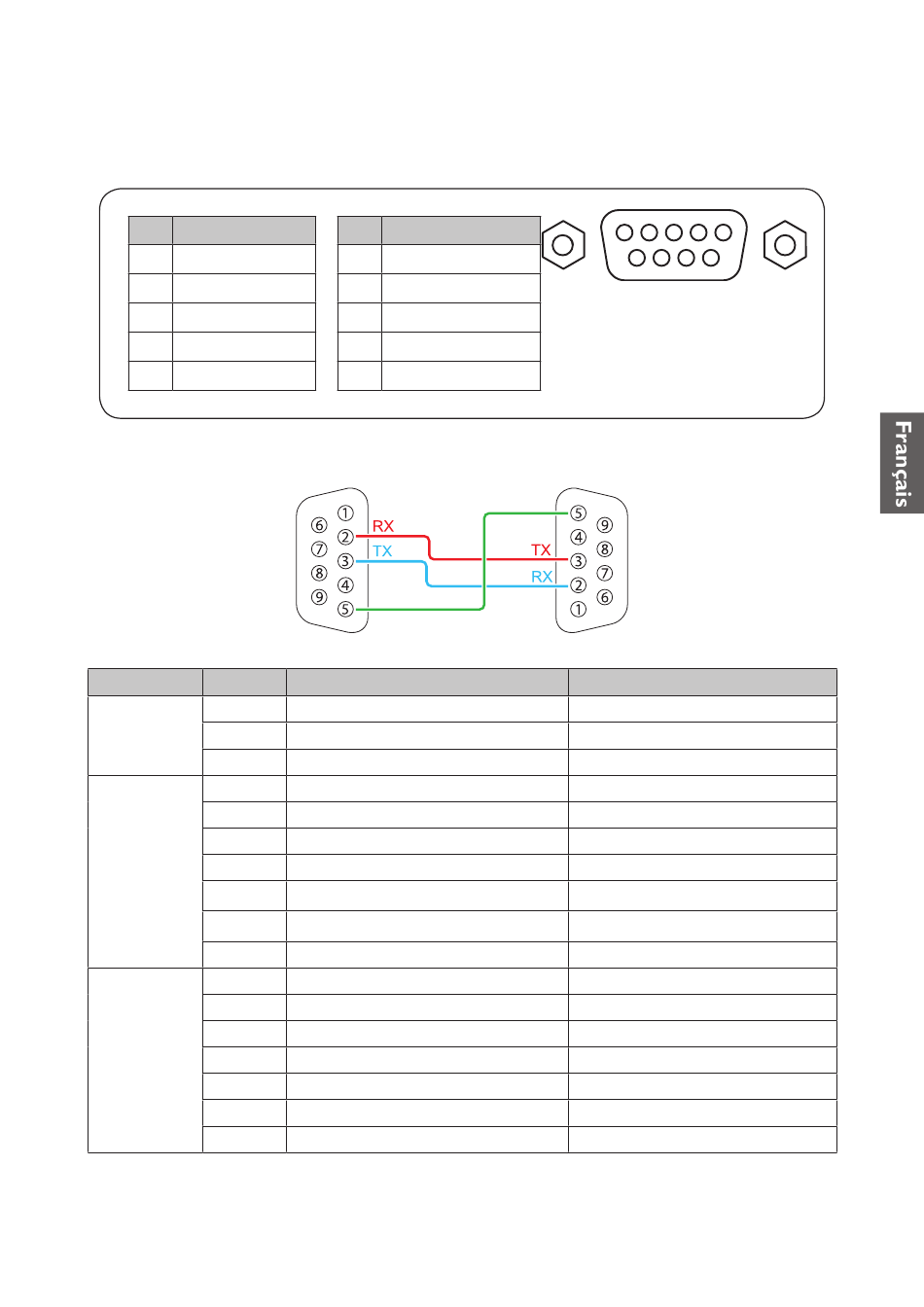

Affectation des broches RS232

N° Série
1 N.C
2 RXD
3 TXD
4 N.C
5 Terre
Port série RS232 avec un câble croisé
Fonction Type
Write
Power Write
Read
Write
Write
Write
Source
Write
Selection
Write
Write
Read
Write
Write
Read
Audio Control Write
Write
Write
Read
N° Série
6 N.C
7 Court avec broche 8
8 Court avec broche 7
9 N.C
Fonctionnement
Power On
Power Off
Power Status
COMPUTER/YPbPr
COMPUTER 2/YPbPr2
DVI-D
HDMI(MHL)
HDMI 2(MHL2)
HDBaseT
Current source
Mute On
Mute Off
Mute Status
Volume +
Volume -
Volume level for customer
Volume Status
1 2 3 4 5
6 7 8 9
ASCII
<CR>*pow=on#<CR>
<CR>*pow=off#<CR>
<CR>*pow=?#<CR>
<CR>*sour=RGB#<CR>
<CR>*sour=RGB2#<CR>
<CR>*sour=dvid#<CR>
<CR>*sour=hdmi#<CR>
<CR>*sour=hdmi2#<CR>
<CR>*sour=hdbaset#<CR>
<CR>*sour=?#<CR>
<CR>*mute=on#<CR>
<CR>*mute=off#<CR>
<CR>*mute=?#<CR>
<CR>*vol=+#<CR>
<CR>*vol=-#<CR>
<CR>*vol=value#<CR>
<CR>*vol=?#<CR>
