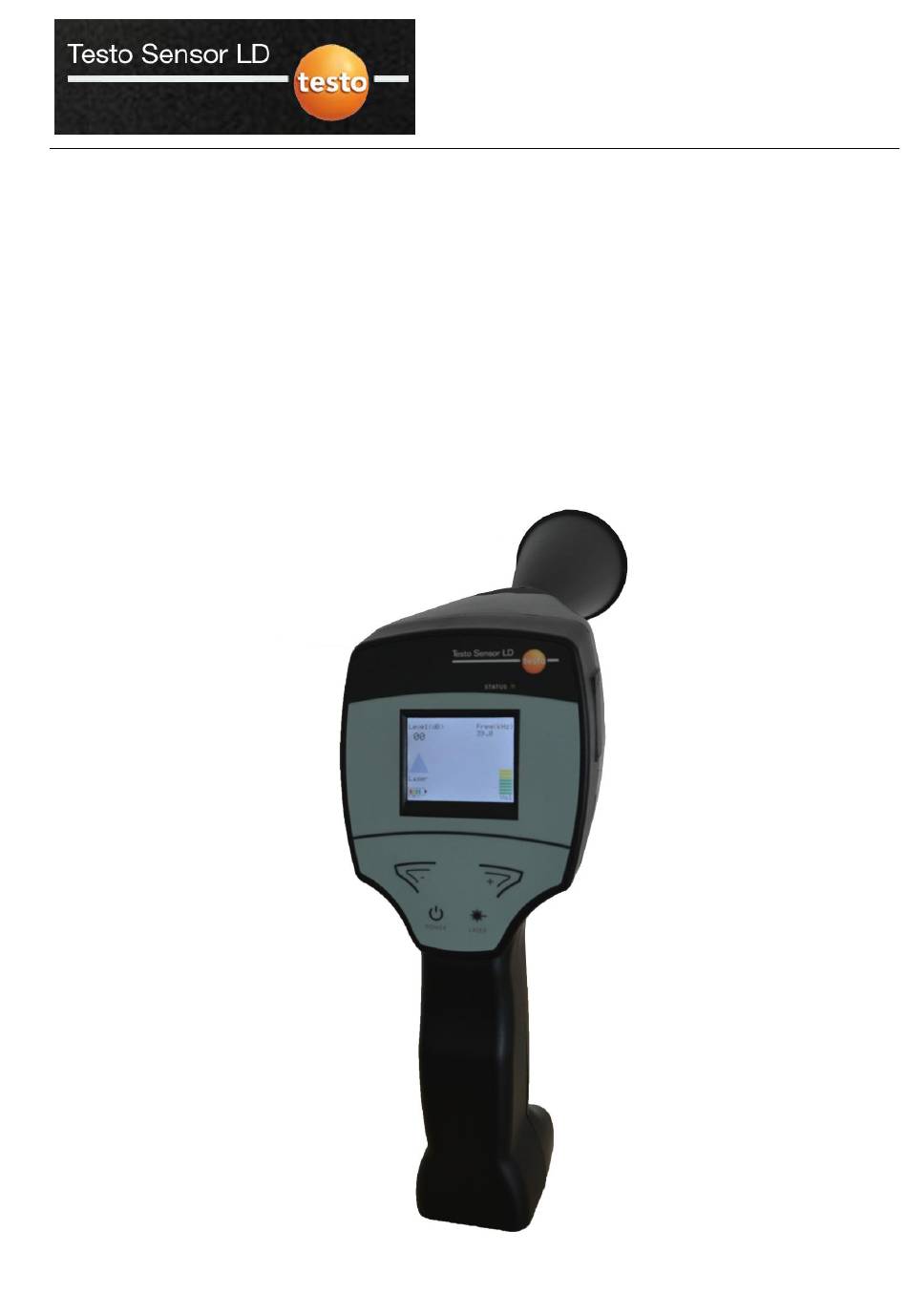

- Seite 1 DE - Deutsch Bedienungsanleitung Leckage-Detektor Testo Sensor LD...
- Seite 2 Tiefentladungsschutz ..................................10 Anwendungen ..........................11 10.1 Leckage-Ermittlung in Druckluftsystemen ............................. 12 10.2 Ermittlung von Leckagen in drucklosen Systemen ......................... 12 Besondere Produktmerkmale ......................12 Lieferumfang ............................ 12 Technische Daten Testo Sensor LD ....................14 Leistungstabelle ..........................14 Anhang ............................. 14...
- Seite 3 Wir übernehmen keinerlei Gewährleistung hinsichtlich der Eignung für irgendeinen bestimmten Zweck und übernimmt keine Haftung für Fehler, die in dieser Gebrauchsanweisung abgedruckt sind. Ebenso wenig für Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit oder Verwendung dieses Gerätes. Testo Sensor LD Seite 3 von 16 V1.10 / DE 11.05.2015...
- Seite 4 Leckagen, die für das menschliche Ohr nicht hörbar und aufgrund ihrer Größe auch nicht sichtbar sind, bereits aus mehreren Metern Entfernung orten. Das Testo Sensor LD wandelt den nicht hörbaren Ultraschall in hörbare Frequenzen um. Mit dem bequem zu tragenden, schalldichten Kopfhörer können diese Geräusche auch in lauten Umgebungen wahrgenommen werden.
- Seite 5 Die Frontseite Auf dem folgenden Bild sind die Gerätekomponenten und die Bedienelemente der Frontseite beschrieben. LED Statusanzeige 2“ TFT-Color Lautstärke/Empfindlichkeit stärker Display Laser On/Off Taste Lautstärke/Empfindlichkeit geringer Ein- Aus-Taste Testo Sensor LD Seite 5 von 16 V1.10 / DE 11.05.2015...
- Seite 6 Gerätekomponenten und Bedienelemente Sensorkopf und Anschlüsse Akkuladebuchse Ultraschallmikrofon Austrittöffnung des Laserpointers 3,5mm Klinkenbuchse für Kopfhöreranschluss Testo Sensor LD Seite 6 von 16 V1.10 / DE 11.05.2015...
- Seite 7 Zubehörteile 6 Zubehörteile Für das Testo Sensor LD sind weitere Zubehörteile erhältlich, mit denen die Leckageortung erleichtert und verbessert werden kann. Richtrohr mit Schalltrichter Spitze Schalltrichter Der Schalltrichter ermöglicht durch die Bündelung der Schallwellen eine akustische Verstärkung und präzisiert die Ortung der Leckage. Durch die besondere Konstruktion ist der integrierte Laserpointer weiterhin verwendbar.
- Seite 8 In der Mitte des Displays wird ein Balkendiagramm abhängig von der empfangenen Signalstärke angezeigt. In der linken oberen Ecke des Displays wird zusätzlich ein Zahlenwert der empfangenen Signalstärke in dB angezeigt. Der max. darzustellende Pegel beträgt 60 dB. Testo Sensor LD Seite 8 von 16 V1.10 / DE 11.05.2015...
- Seite 9 An der rechten Seite erscheint die gewählte Lautstärke/Empfindlichkeit in Form eines Balkens mit max. 16 Stufen. Akku Füllstand An der linken unteren Seite wird ein Batteriesymbol mit einem Füllstandsbalken dargestellt. Darunter erscheint zusätzlich die aktuelle Akku-Spannung in Volt. Testo Sensor LD Seite 9 von 16 V1.10 / DE 11.05.2015...
- Seite 10 Akkuladung Steckernetzteil mit der Ladebuchse verbinden Das Testo Sensor LD überprüft den Ladezustand des Akkus und startet den Ladevorgang gegebenenfalls automatisch. Folgende Szenarien sind möglich: Ist der Akku bereits ausreichend geladen, blinkt die Status LED nach dem Anschluss des Steckernetzteiles grün und es erfolgt keine weitere Ladung.
- Seite 11 Anwendungen 10 Anwendungen Zu den typische Anwendungen des Testo Sensor LD gehört das Aufspüren von: Leckagen in Druck- und Vakuumsystemen Leckagen an Behältern Leckstellen in pneumatischen Bremsen von LKWs und Zügen Leckagen in Rohrsystemen Leckagen an Sauerstoffanschlüssen in Krankenhäusern ...
- Seite 12 Betriebszeit > 10 h einfache Bedienung über Folientastatur 12 Lieferumfang Das Testo Sensor LD ist wahlweise als Einzelgerät oder in einem Set erhältlich. Das Set enthält alle Komponenten und Zubehörteile, die geschützt in einem robusten und schlagfesten Transportkoffer untergebracht sind.
- Seite 13 (8800 0304) Steckernetzteil (Ladegerät) (8800 0306) In der nachfolgenden Tabelle sind die Komponenten mit ihren Bestellnummern aufgelistet. Beschreibung Bestellnummer Testo Sensor LD Ultraschall-Detektor Set, bestehend aus: 8800 0301 Testo Sensor LD Ultraschall-Detektor Grundgerät 8800 0302 Schalltrichter 8800 0303 Schalldichter Kopfhörer...
- Seite 14 Technische Daten Testo Sensor LD 13 Technische Daten Testo Sensor LD Abmessungen Handgehäuse 263 x 96 x 88 mm Gewicht 0,4 kg , komplettes Set im Koffer ca.2,8kg Frequenzbereich 40kHz (+/- 2kHz) Versorgung Interner 7,4 V Lithium-Ion Akku Betriebszeit > 10 h Einsatztemperatur -5°C bis +55 °C...
- Seite 15 Anhang Testo Sensor LD Seite 15 von 16 V1.10 / DE 11.05.2015...
- Seite 16 Anhang Testo Sensor LD Seite 16 von 16 V1.10 / DE 11.05.2015...
