Bohrbild - SEW-Eurodrive MOVI-C advanced UHX45A Betriebsanleitung

Technische Daten
8

Bohrbild

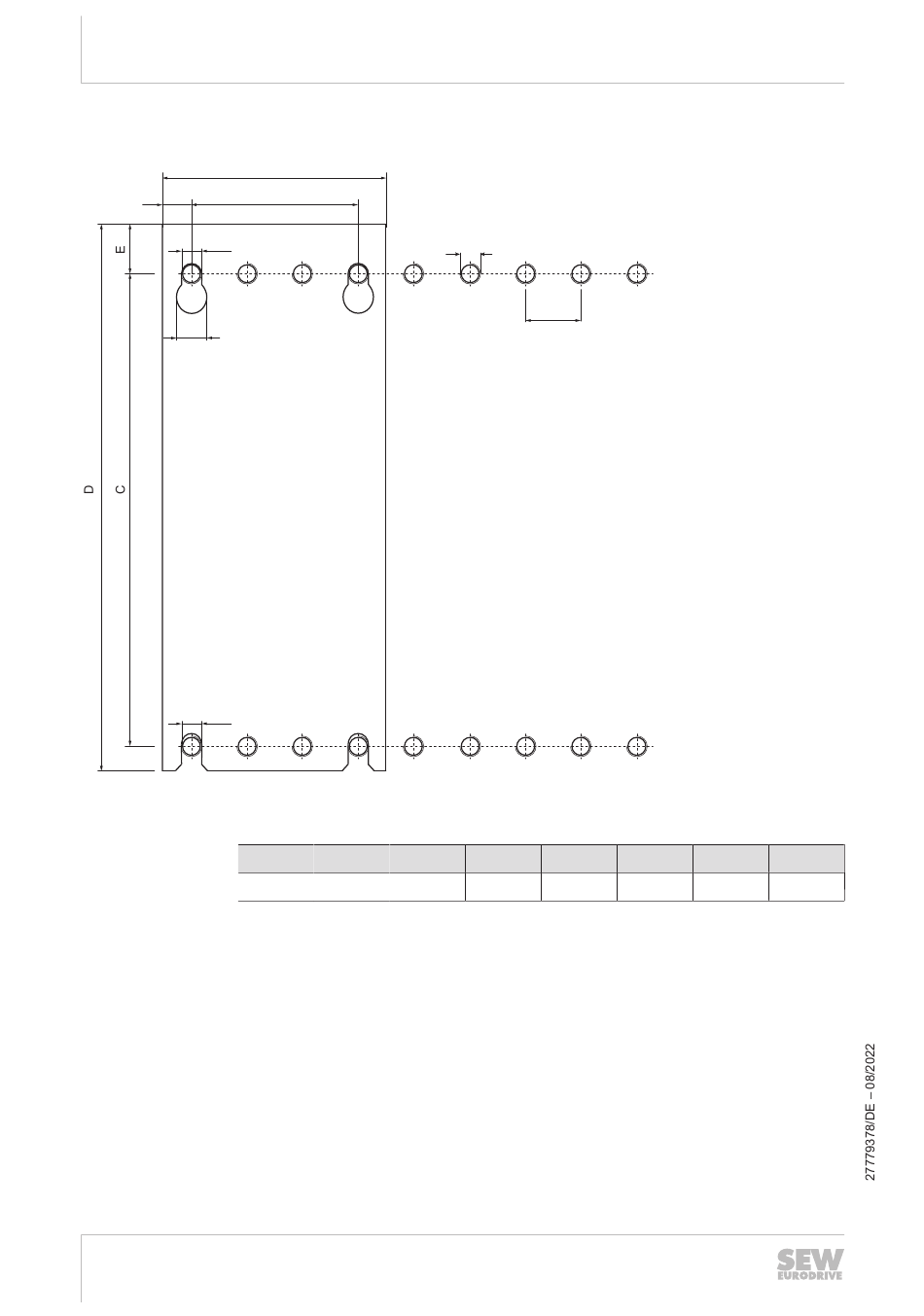

8.10 Bohrbild
F
H
78
Betriebsanleitung – MOVI-C
A
B
G
G
Die folgende Tabelle zeigt die Abmessungen der Gerätegrundplatte in mm für den
L‑Träger MDM90A:
A B
60 30
®
CONTROLLER
M6
30
C D E
355 383 19
27021610488337547
F G H
15 7 13
