probst SM-600-GREENLINE Betriebsanleitung Seite 79

13
10

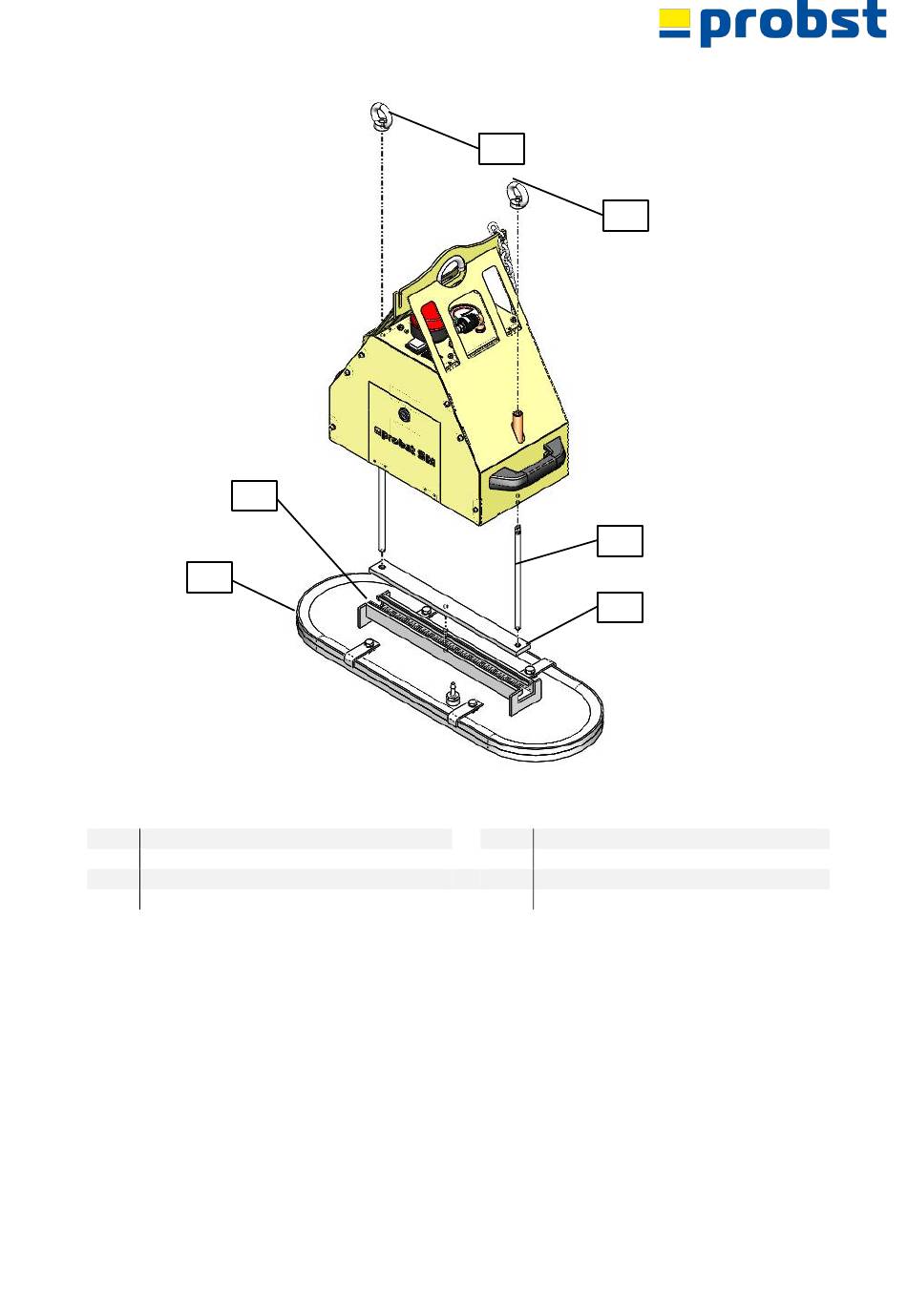

Monteringsmateriale Sugeplade (ikke inkluderet i leveringsomfanget):
Pos. Beskrivelse
10 Sugeplade
13 C-skinne
22 Ringmøtrik
1. Skru begge gevindstænger ind i glideblokkene, så gevindet er skruet helt ind.
2. Sæt begge gevindstænger nedefra ind i de to fastgørelseshuller i huset, indtil gevindstængerne stikker
ud fra toppen af huset.
3. Skru ringmøtrikken løst 2-3 gevind på gevindstængerne.
4. Skub sugepladens C-skinne over glideblokken fra siden.
5. Placer sugepladen centralt.
6. Spænd ringmøtrikkerne, og kontrollér, at sugepladen sidder fast.
7. Tilslut vakuumslangen til sugepladen.
8. Kontroller for utætheder (se kap. 0).
9. Kontroller alle sikkerhedsanordninger, før du arbejder med belastninger.
26/44
22
22
23
24
Pos. Beskrivelse
23 Gevindstang
24 Slotmøtrik
