Anschließen des Gleichstrom-Anschlusssteckers
Voraussetzungen
VORSICHT: Bevor Sie Gleichstrom bereitstellen, stellen Sie sicher, dass die bereitgestellte Spannung und Polarität
mit dem Gleichstromeingang kompatibel sind. Falsche Eingangsspannung und/oder Polarität können Systemschäden
verursachen.
Schritte

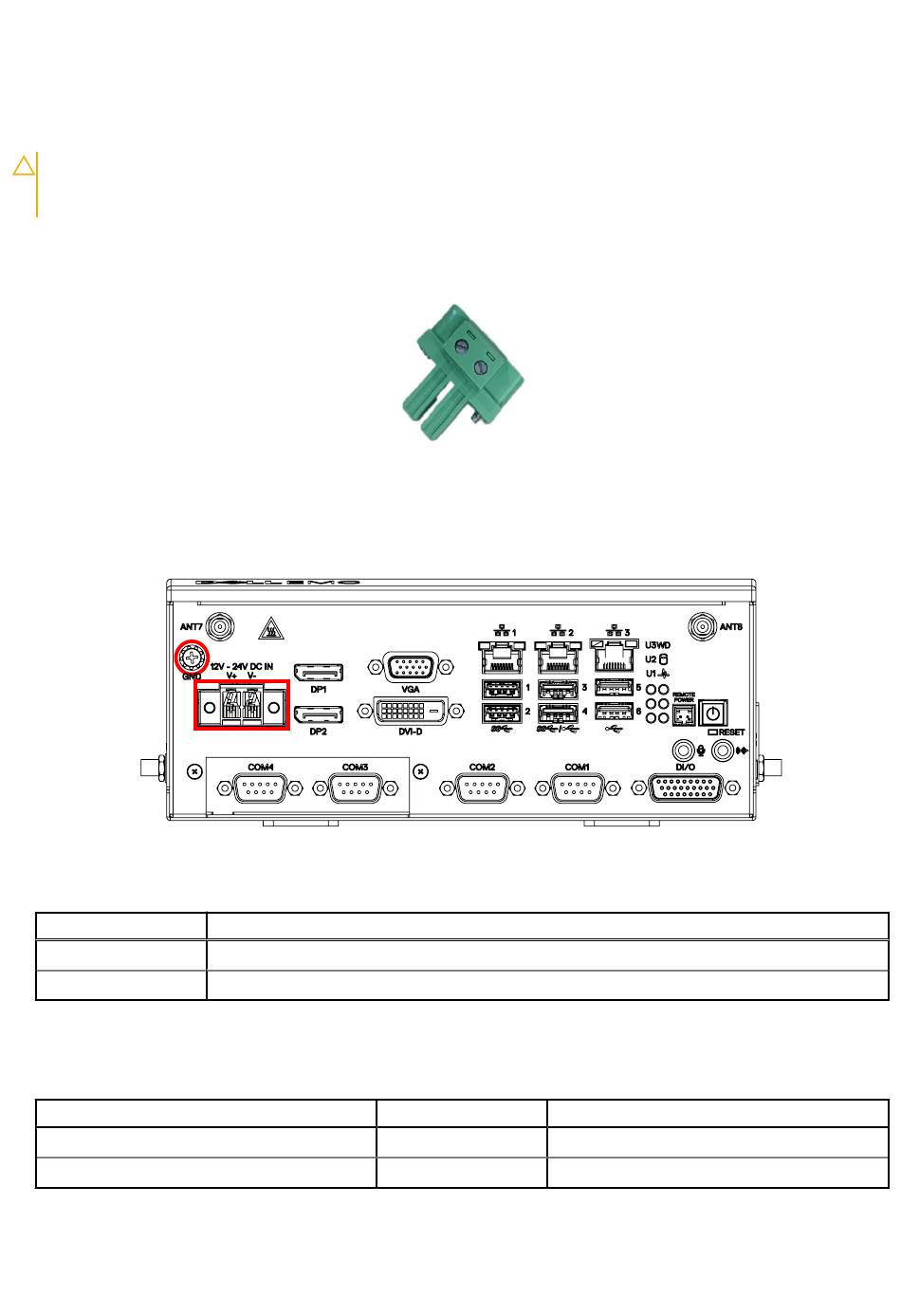

1. Suchen Sie den Gleichstrom-Anschlussstecker, der im Zubehörkarton enthalten ist, wie in der folgenden Abbildung dargestellt.
Abbildung 23. Gleichstrom-Anschlussstecker
2. Stecken Sie den Gleichstrom-Anschlussstecker in den Gleichstromeingang, wie im roten Rechteck in der folgenden Abbildung
dargestellt, und befestigen Sie ihn mit den unverlierbaren Schrauben am Gehäuse. Verbinden Sie die Erdungsschraube des Gehäuses,
wie im roten Kreis dargestellt, mit einem entsprechenden Erdungspunkt.
Abbildung 24. Gleichstromeingang
Tabelle 20. Definitionen der Gleichstromeingangs-Pins
Pin
1
2
3. Schließen Sie eine Gleichstromquelle an die Eingänge des Gleichstromanschlusses an und stellen Sie sicher, dass Sie die richtige
Eingangsspannung und Polarität verwenden. Verwenden Sie eine zugelassene Stromquelle gemäß IEC- oder UL-Zertifizierung.
Tabelle 21. Nennwerte der Stromquelle
Source (Quelle)
Gleichstromquelle
Wechselstrom-zu-Gleichstrom-Adapter
Signal
V+ (DC_IN)
V– (DGND)
Spannung
12 bis 24 VDC
24 VDC
Strom
12 A bis 6 A min.
6 A min.
