Tabelle 15. 9-polige D-Sub-Signalfunktion von COM-Ports (fortgesetzt)
Pin Signal
RS-232
5 GND
6 DSR#
7 RTS#
8 CTS#
9 RI#

Remote-Netzschalteranschluss

Für den Remote-Netzschalter wird ein externer Header mit Pin-Definitionen bereitgestellt, wie in der folgenden Abbildung und Tabelle
beschrieben. Diese Pins sind normalerweise offen (NO).

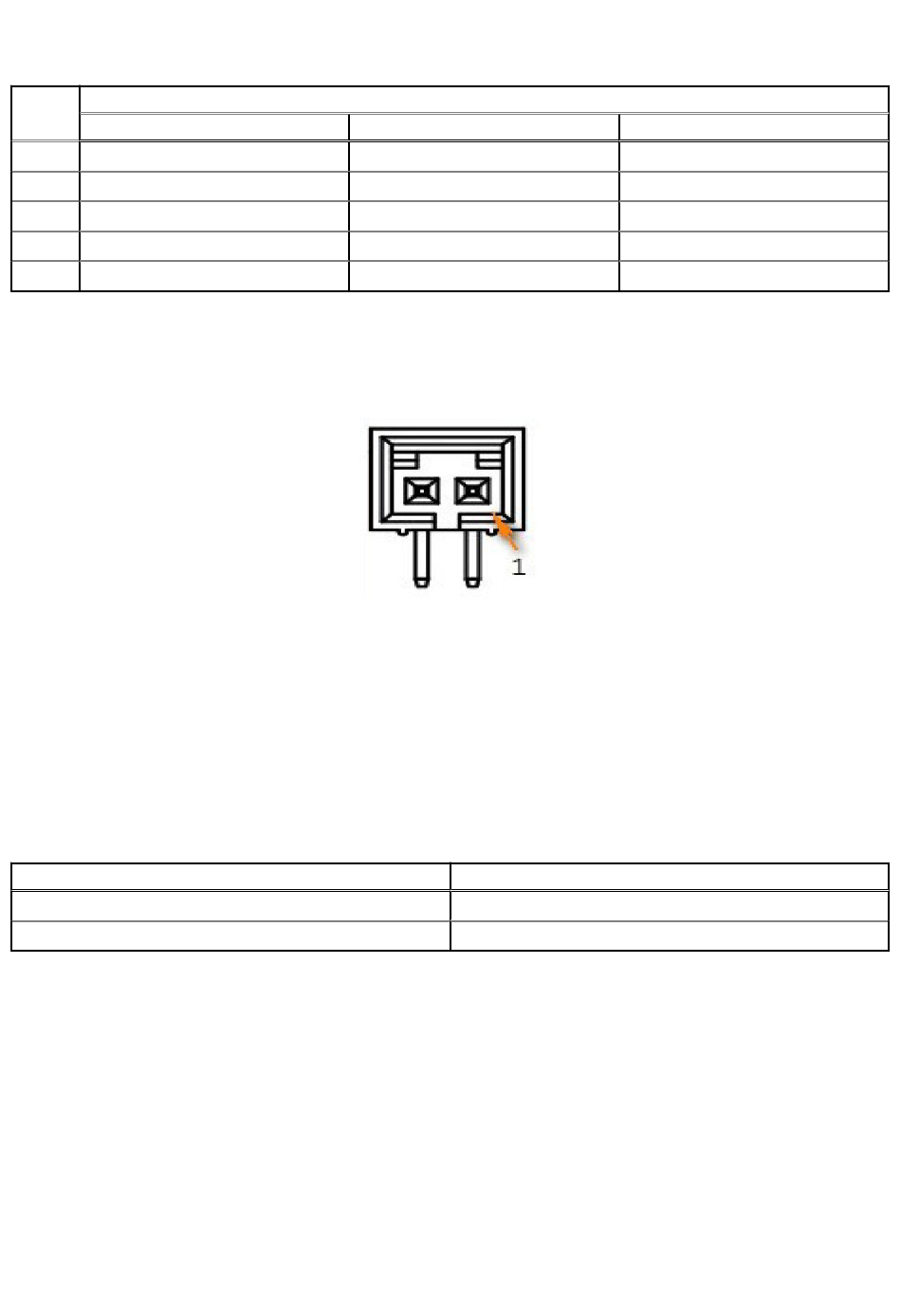

Abbildung 16. Pin-Positionen des Remote-Netzschalter-Headers
● Hersteller: Alex
● Hersteller-Teilenummer: 9566-02-G
● Abmessungen:
○ Abstand von der Mitte von Pin Nr. 1 zur Mitte von Pin Nr. 2: 2,54 mm (0,100 Zoll)
○ Breite des Anschlusses: 5,05 mm (0,199 Zoll)
● Terminal:
○ 9588T – Bronze
○ 9588TP – Phosphorbronze
Tabelle 16. Pin-Definitionen des Remote-Netzschalter-Headers
Pin
1
2
RS-422
N/a
N/a
N/a
N/a
N/a
Signal
PWR_BTN-L
GND
RS-485
N/a
N/a
N/a
N/a
N/a
