Gleichstromeingang

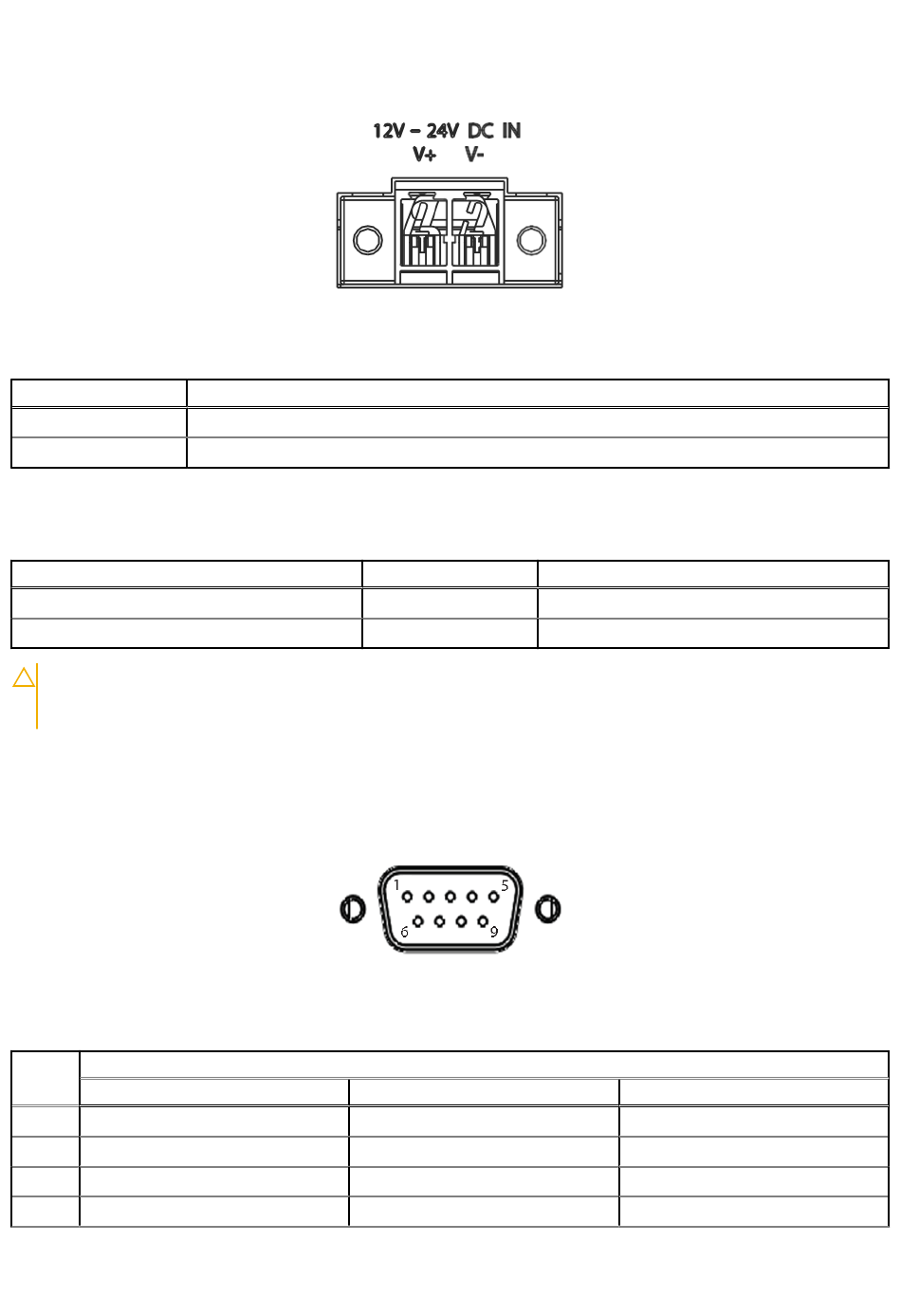

Abbildung 14. Gleichstromeingang
Tabelle 13. Definitionen der Gleichstromeingangs-Pins
Pin
1
2
Informationen zum Installieren des Gleichstromanschlusses am Gleichstromeingang finden Sie unter
Anschlusssteckers auf Seite 27. Verbinden Sie die Erdungsschraube des Gehäuses mit einem entsprechenden Erdungspunkt.
Tabelle 14. Nennwerte der Stromquelle
Source (Quelle)
Gleichstromquelle
Wechselstrom-zu-Gleichstrom-Adapter
VORSICHT: Bevor Sie Gleichstrom bereitstellen, stellen Sie sicher, dass die bereitgestellte Spannung und Polarität
mit dem Gleichstromeingang kompatibel sind. Verwenden Sie eine zugelassene Stromquelle gemäß IEC- oder UL-
Zertifizierung. Falsche Eingangsspannung und/oder Polarität können Systemschäden verursachen.
COM-Anschlüsse
EGW-5200 stellt vier COM-Ports über 9-polige D-Sub-Anschlüsse bereit. Die COM1- und COM2-Ports unterstützen RS-232/422/485-
Modi durch BIOS-Einstellung, während COM3 und COM4 sich auf den uFM-Modulen befinden und nur RS-232 unterstützen.
Abbildung 15. Positionen der COM-Port-Pins
Tabelle 15. 9-polige D-Sub-Signalfunktion von COM-Ports
Pin Signal
RS-232
1 DCD#
2 RXD
3 TXD
4 DTR#
20 Systemlayout
Signal
V+ (DC_IN)
V– (DGND)
RS-422
TXD422–
TXD422+
RXD422+
RXD422–
Spannung
12 bis 24 VDC
24 VDC
Anschließen des Gleichstrom-
Strom
12 A bis 6 A min.
6 A min.
RS-485
485DATA–
485DATA+
N/a
N/a
