● IEEE 802.3Qav Traffic Shaper (nur i210)
● Interrupt-Moderation, VLAN-Unterstützung, IP-Prüfsummen-Auslagerung (nur i210)
● RSS und MSI-X zur Reduzierung der CPU-Auslastung in Multicore-Systemen (nur i210)
● ECC – Fehlerkorrektur des Speichers in Paketpuffern (nur i210)
● Wake-on-LAN
● Preboot eXecution Environment (PXE)-Flash-Schnittstelle
● Jumbo-Frame-Unterstützung

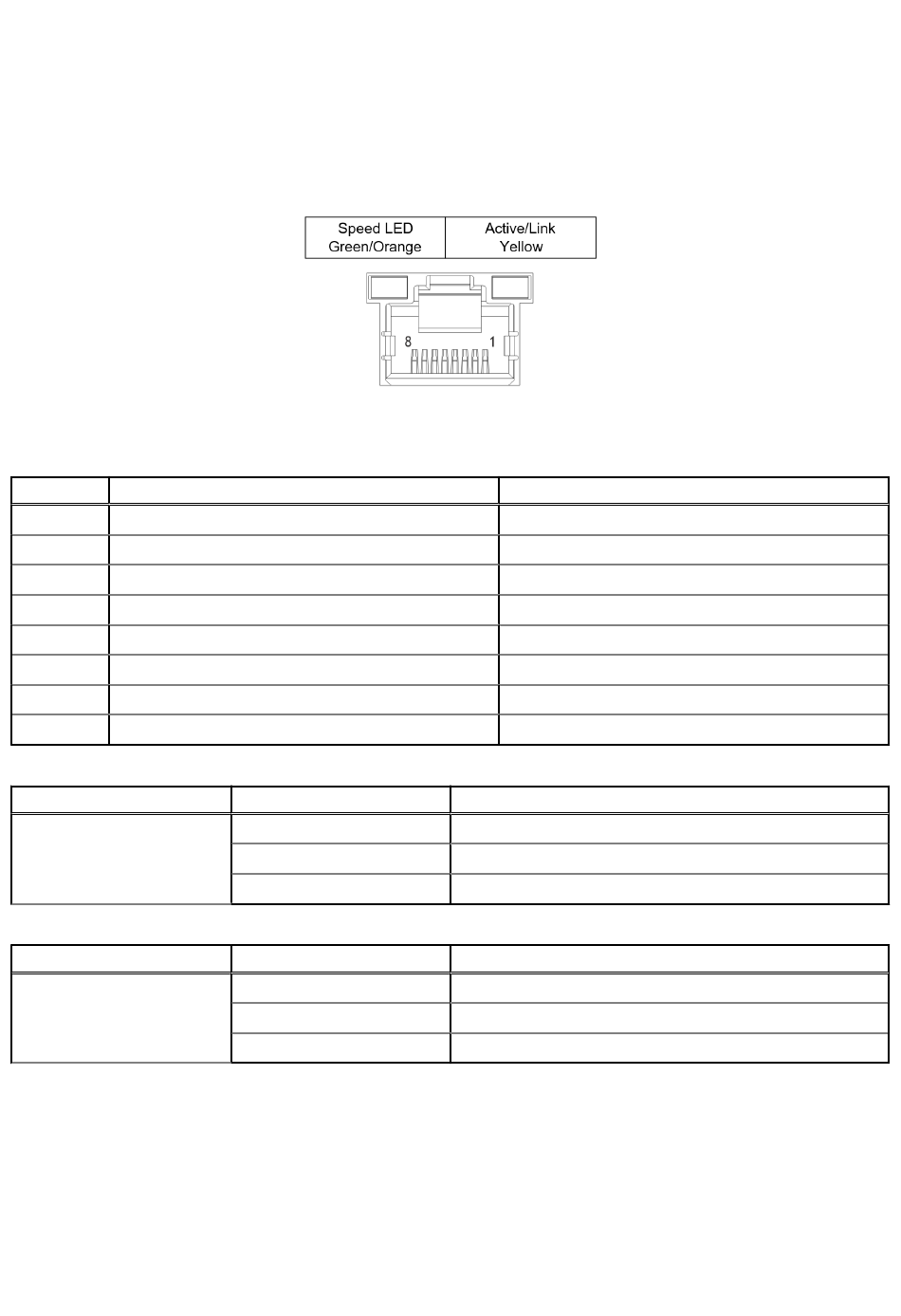

Abbildung 13. Ethernetport und LEDs
Tabelle 10. Ethernetport-Pin-Definitionen
Pin-Nr. 10BASE-T/100BASE-TX
1 TX+
2 TX–
3 RX+
4 -
5 -
6 RX–
7 -
8 -
Tabelle 11. Aktiv-/Link-LED-Anzeigen
LED-Farbe
Gelb
Tabelle 12. Geschwindigkeits-LED-Anzeige
LED-Farbe
Grün/Orange
Status
AUS
EIN
Blinkt
Status
AUS
Grün
Orange
1000BASE-T
LAN_TX0+
LAN_TX0–
LAN_TX1+
LAN_TX2+
LAN_TX2–
LAN_TX1–
LAN_TX3+
LAN_TX3–
Beschreibung
Ethernetport ist getrennt.
Der Ethernetport ist ohne Aktivität verbunden.
Ethernetport ist verbunden und aktiv.
Beschreibung
10 Mbit/s
100 Mbit/s
1000 Mbit/s
