VGA-Anschluss

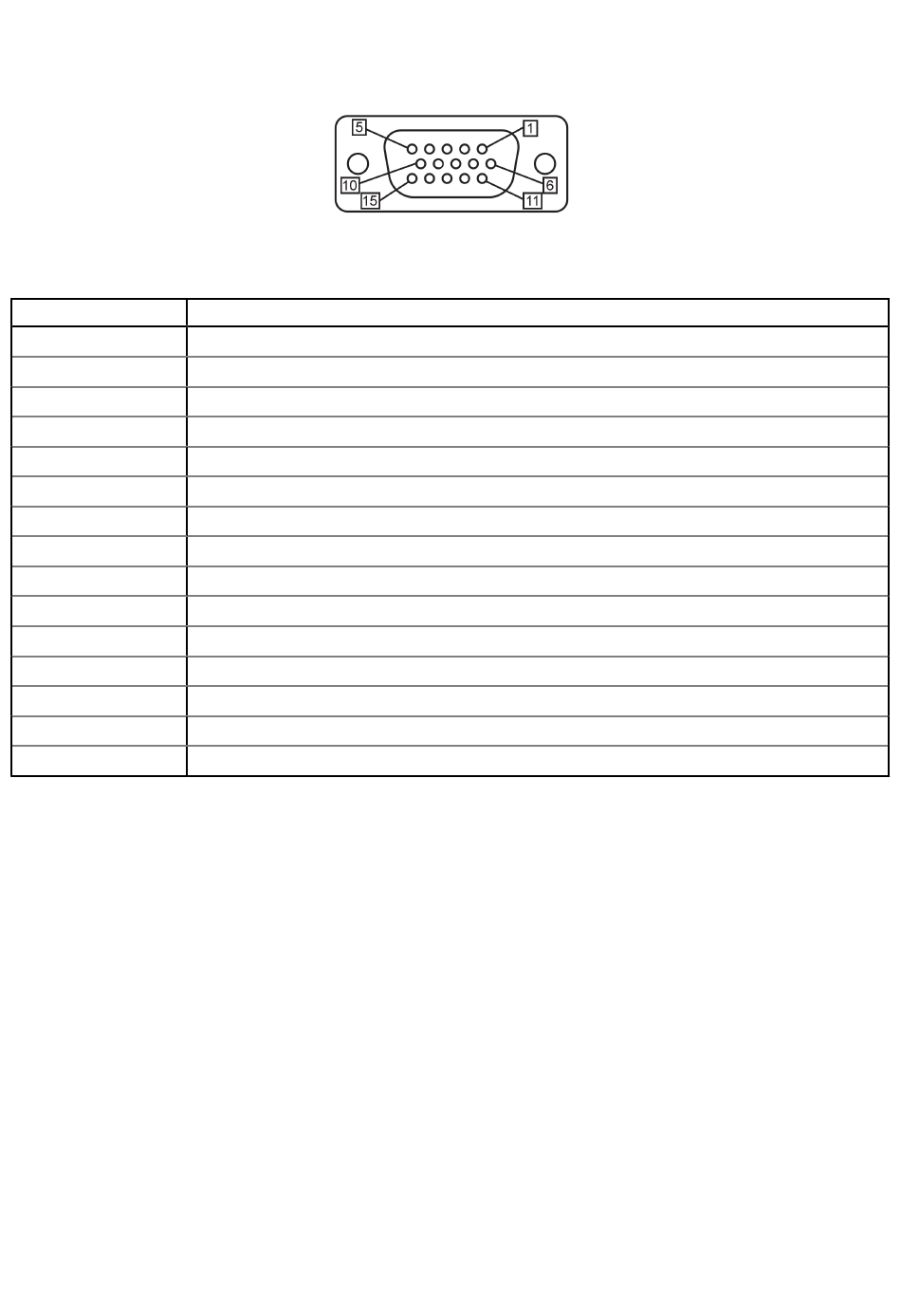

Abbildung 12. Positionen der VGA-Anschlussstifte
Tabelle 9. Definitionen der VGA-Anschlussstifte
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
USB 2.0-Anschlüsse
EGW-5200 bietet drei USB 2.0-Anschlüsse, die eine USB-Verbindung vom Typ A auf der Frontblende unterstützen. Diese Ports verfügen
über eine Stromkapazität von 500 mA. Alle USB-Anschlüsse sind mit High-Speed-, Full-Speed- und Low-Speed-USB-Geräten kompatibel.
EGW-5200 unterstützt mehrere Startgeräte, darunter USB-Flashlaufwerk, externe USB-Festplatte, USB-Diskette, USB-CD-ROM und
andere. Die Startpriorität und das Startgerät können im BIOS konfiguriert werden.
USB 3.1-Anschlüsse
Der EGW-5200 verfügt über zwei USB 3.1 Gen 2-Anschlüsse (rot) und einen USB 3.1 Gen1-Anschluss (blau) auf der Frontblende, die alle
USB 3.1-Anschlüsse vom Typ A unterstützen. Diese Ports verfügen über eine Stromkapazität von 900 mA. Alle USB 3.1-Anschlüsse sind
mit SuperSpeed Gen2-, High-Speed-, Full-Speed- und Low-Speed-USB-Geräten kompatibel.

Gigabit-Ethernet-Ports

Drei Gigabit-Ethernet-Ports auf der Frontblende unterstützen den Intel I210- und I219LM-Gigabit-Ethernet-PHY-Controller sowie die
Verbindung und bieten Folgendes:
● IEEE 802.3az Energieeffizientes Ethernet
● IEEE 1588/802.1AS Präzisions-Zeitsynchronisierung
18 Systemlayout
Signal
G_VGA_R
G_VGA_G
G_VGA_B
k. A.
GND
GND
GND
GND
k. A.
GND
k. A.
CRT_DDAT_CN
G_VGA_HSYNC
G_VGA_VSYNC
CRT_DCLK_CN
