Netzschalter

Der Netzschalter ist ein nicht verriegelter Druckschalter mit einer blauen LED-Anzeige. Das System wird eingeschaltet, wenn die Taste
gedrückt wird, und die Betriebsanzeige-LED leuchtet. Falls das System hängen bleibt, drücken Sie die Taste fünf Sekunden lang, um das
System auszuschalten.

LED-Anzeigen

Zusätzlich zur LED des Netzschalters zeigen drei LEDs auf der Frontblende Folgendes an.
Tabelle 5. LED-Anzeigen auf der Vorderseite
LED-Anzeige
Watchdog (WD)
Festplattenlaufwerk (HD) Orange
Diagnose (DG)
U1/U2/U3

Reset-Taste

Über die Reset-Taste wird ein Kaltstart für EGW-5200 ausgeführt.
DisplayPort-Anschlüsse
Zwei DisplayPort-Anschlüsse auf der Vorderseite können über ein DisplayPort-zu-VGA-Adapterkabel, ein DisplayPort-zu-DVI-Adapterkabel
oder ein DisplayPort-zu-HDMI-Adapterkabel und ein DisplayPort-Kabel mit VGA-, DVI-, HDMI- und DisplayPort-Monitoren verbunden
werden.

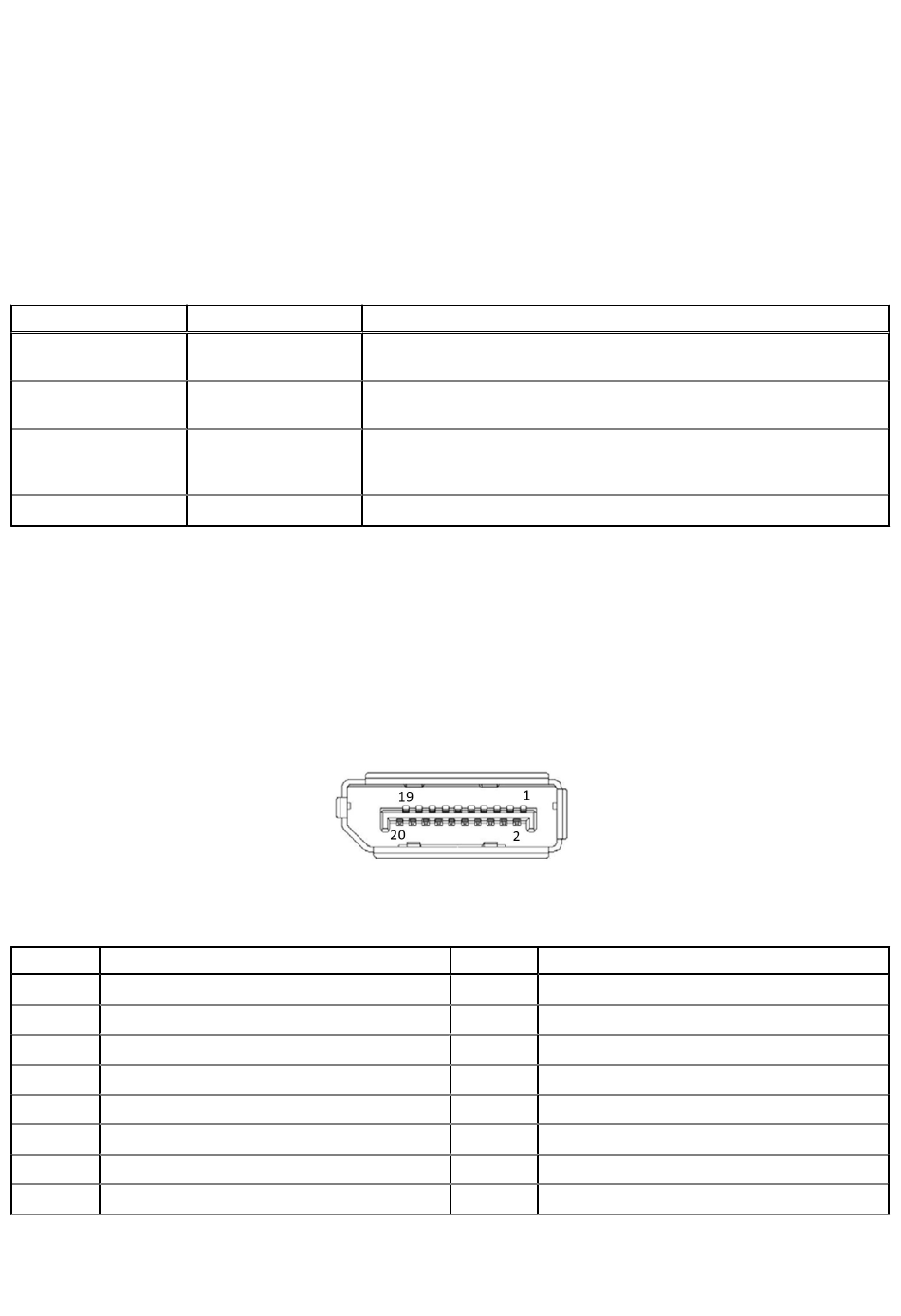

Abbildung 7. Positionen der DisplayPort-Anschlussstifte
Tabelle 6. DisplayPort-Anschlussstiftdefinitionen
Pin Signal
1 CN_DDPx0+
2 GND
3 CN_DDPx0–
4 CN_DDPx1+
5 GND
6 CN_DDPx1–
7 CN_DDPx2+
8 GND
14 Systemlayout
Farbe
Gelb
Grün
Grün
Beschreibung
Zeigt den Watchdog-Timer-Status an. Wenn der Watchdog-Timer startet, blinkt
die LED. Wenn der Timer abgelaufen ist, leuchtet die LED weiterhin.
Zeigt den Speicherbetriebsstatus an. Wenn die SATA-Festplatte aktiv ist, blinkt
die LED-Anzeige.
Wenn sie kontinuierlich leuchtet, bedeutet dies, dass kein physischer Speicher
angeschlossen ist. Blinken bedeutet, dass auf beiden SO-DIMM-Sockeln kein
Speicher installiert ist.
Das Verhalten kann mithilfe des integrierten GPIO angepasst werden.
Pin
11
12
13
14
15
16
17
18
Signal
GND
CN_DDPx3–
CN_DDPx_AUX_SEL
CN_DDPx_CONFIG2
CN_DDPx_AUX+
GND
CN_DDPx_AUX–
CN_DDPx_HPD
