Digitaler E/A-Anschluss - Dell EMC Edge Gateway 5200 Benutzerhandbuch

Tabelle 6. DisplayPort-Anschlussstiftdefinitionen (fortgesetzt)
Pin Signal
9 CN_DDPx2–
10 CN_DDPx3+

Digitaler E/A-Anschluss

EGW-5200 bietet acht Kanäle für nicht isolierte digitale Eingangs- und acht Kanäle für nicht isolierte digitalen Ausgangsstromkreise, mit
Spezifikationen und Schaltkreisen wie folgt.
● Digitaler 8-Kanal-Eingang
○ VIH: 2 V bis 5,25 V
○ VIL: 0 V bis 0,8 V
● Digitaler 8-Kanal-Ausgang
○ Ausgabetyp: Open Drain N-Channel
○ MOSFET-Treiber mit internem Pull mit hoher 200-Ω-Widerstandsfähigkeit
○ Quell-/Senkstrom für alle Kanäle: 24 mA
○ VOH: 2,4 V bis 5 V
○ VOL: 0 V bis 0,5 V

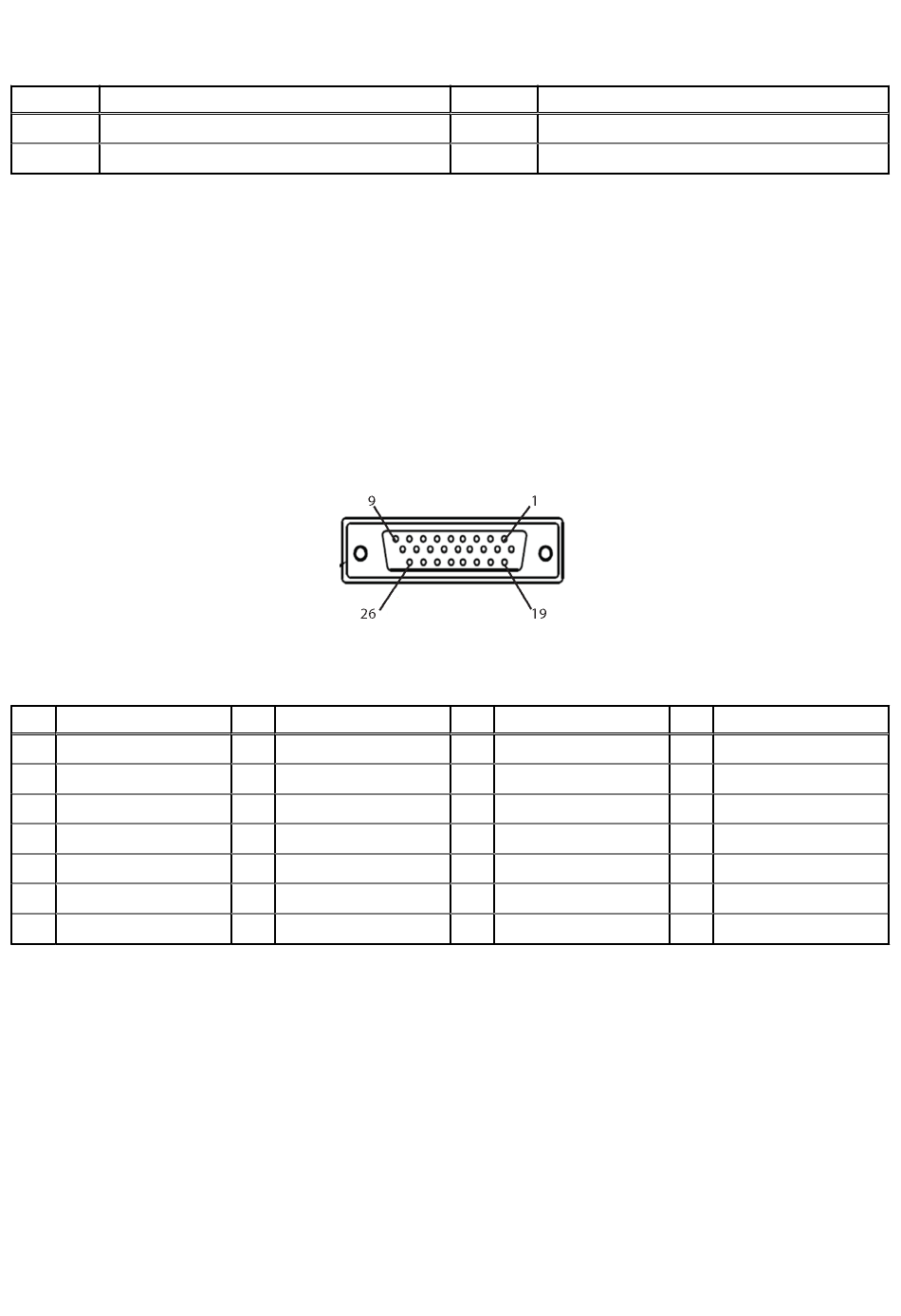

Abbildung 8. Positionen der digitalen E/A-Anschlussstifte
Tabelle 7. Definitionen der digitalen E/A-Anschlussstifte
Pin Signal
1 DI0
2 DI1
3 DI2
4 DI3
5 DI4
6 DI5
7 DI6
Pin Signal
8 DI7
9 GND
10 k. A.
11 k. A.
12 k. A.
13 k. A.
14 k. A.
Pin Signal
19 GND
20 +V3.3_DDPx_PWR_CN
Pin Signal
15 k. A.
16 k. A.
17 k. A.
18 GND
19 DO0
20 DO1
21 DO2
Pin Signal
22 DO3
23 DO4
24 DO5
25 DO6
26 DO7
- -
- -
Systemlayout 15
