Inbetriebnahme der Atmos
5.2
Anschluss der Atmos
Schließen Sie die Atmos folgendermaßen an:
Verbinden Sie das Netzkabel der Atmos mit dem Stromnetz.
Sofern eine externe Ansteuerung der Atmos vorgesehen ist, verbinden Sie dann mit einem ent-
sprechenden Kabel die externe Steuerung mit dem Sub-D9-Anschluss am Turbinengehäuse.

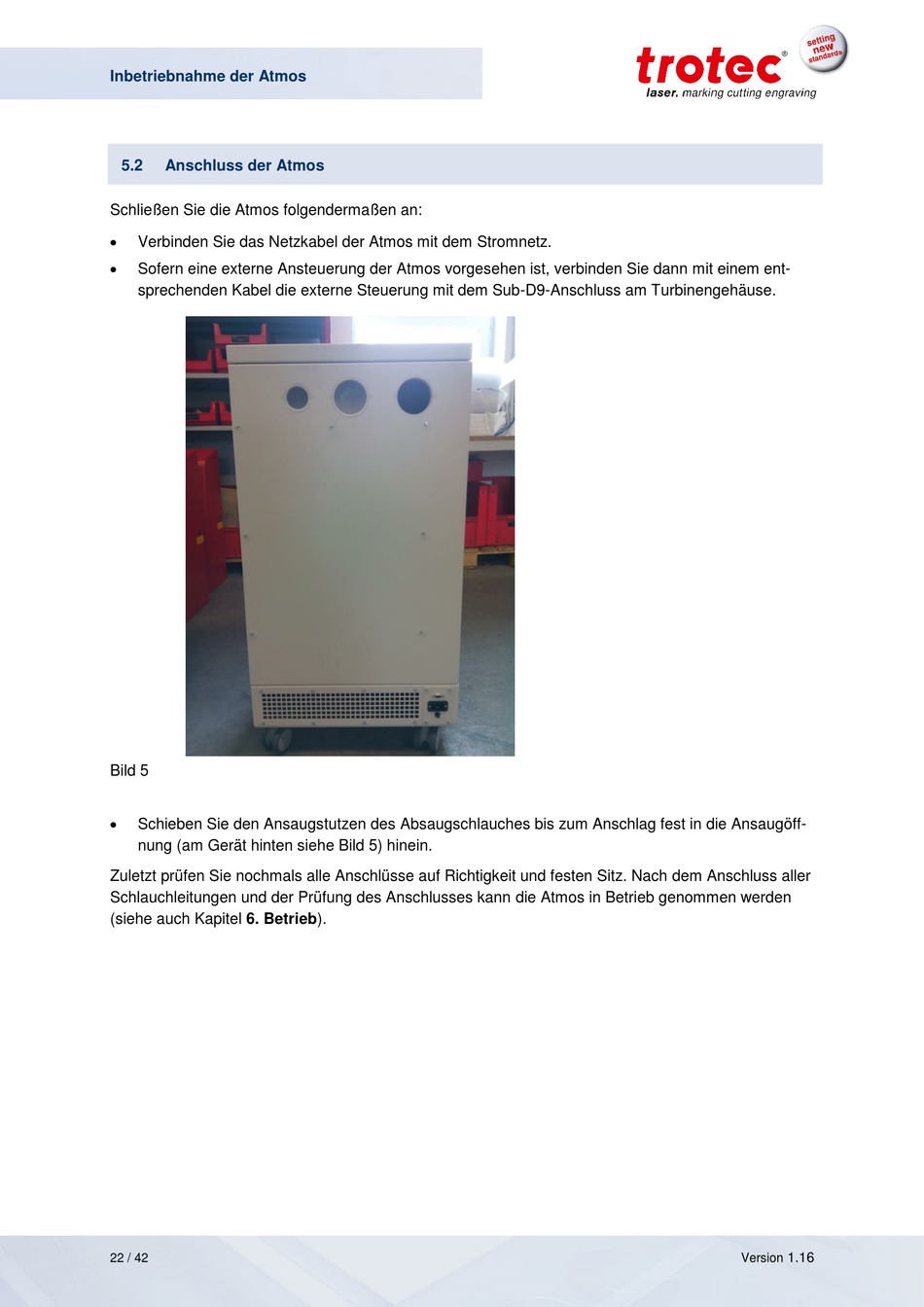

Bild 5
Schieben Sie den Ansaugstutzen des Absaugschlauches bis zum Anschlag fest in die Ansaugöff-
nung (am Gerät hinten siehe Bild 5) hinein.
Zuletzt prüfen Sie nochmals alle Anschlüsse auf Richtigkeit und festen Sitz. Nach dem Anschluss aller
Schlauchleitungen und der Prüfung des Anschlusses kann die Atmos in Betrieb genommen werden
(siehe auch Kapitel 6. Betrieb).
22 / 42
1.16
