5
Inbetriebnahme der Atmos
5.1
Anschluss einer externen Steuerung
Die Atmos wird entweder an der Folientastatur oder durch eine externe Steuerung (z. B. der abzusau-
genden Maschine) eingeschaltet bzw. angesteuert (Fernschaltautomatik). Beim manuellen Einschal-
ten ON-/OFF Taste 0,5 Sekunden gedrückt halten.
Der Anschluss der Fernschaltautomatik an die Atmos erfolgt über ein neunpoliges Kabel mit Sub-D9-
Steckern.

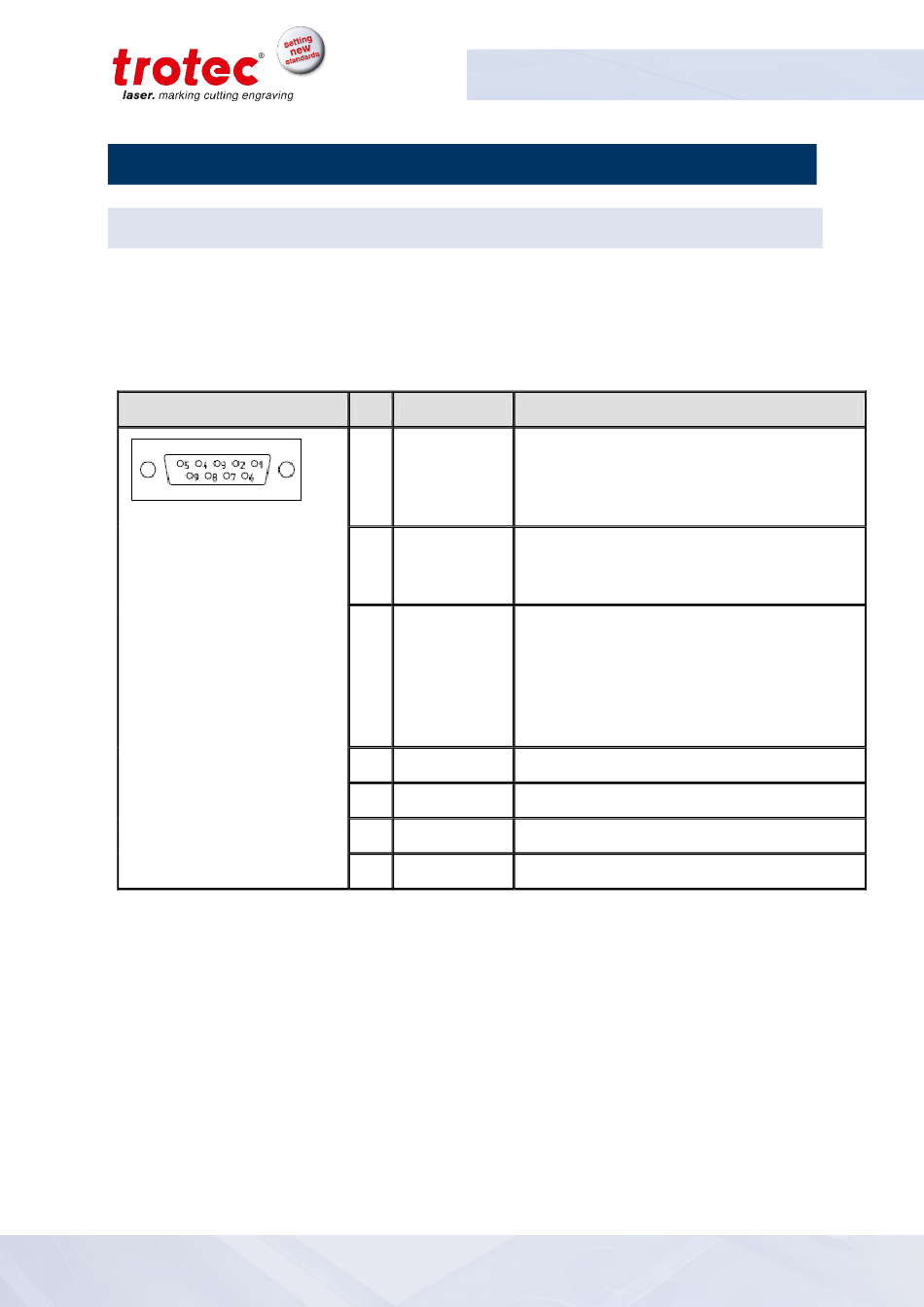

Abbildung
Anschlussbuchse
Sub-D9, geräteseitig
Tabelle 1: Anschluss einer externen Steuerung (Anordnung der Steckerkontakte / Anschlussbelegung)
1.16
Version
Pin
Bezeichnung
Erläuterung
1
Start-/Stopp-
Eingangssignal für Start-/Stoppkontakt von der
kontakt 24 V
externen Maschine:
DC
High:
Low:
2
Betriebs-an-
Ausgangssignal für Betrieb von der Filteranlage:
zeige
High:
Low:
"Filter voll"
3
Ausgangssignal für Störsammelmeldung von der
Filteranlage:
High:
Low:
4,5
nicht belegt
6
24 V DC
Ausgangssignal mit permanent 24 V DC
7,8
nicht belegt
9
gemeinsame Masse für PIN 1 bis PIN 6
Inbetriebnahme der Atmos
Start (24 V DC)
Stopp (0 V DC)
Filteranlage ist in Betrieb (24 V DC)
Filteranlage ist außer Betrieb (0 V DC)
Filter, Aktivkohle und /oder Kohlebürsten
sind in Ordnung (24 V DC)
Filter, Aktivkohle und /oder Kohlebürsten
müssen gewechselt werden (0 V DC)
21 / 42
