6 Elektroanschluss
6
Elektroanschluss
Der externe Energiebilanzregler ist gemäß nachfolgen-
dem Anschlussplan zu verdrahten.
Netzeinspeisung Steuerung
Regelpressostat
Externer Summenalarm
Solepumpe und Kompressor ein
Warmwasser-Umschaltventil
bauseits
TS1 (externe Steuerung
Öl-/Gas-Heizkessel)
TS2 (Schütz für Elektro-
Zusatzheizung)
Mischventil bivalent bauseits
2. Heizungsumwälzpumpe
bei Bedarf
Flusswächter
Vorlauftemperaturfühler
Heizung
Rücklauftemperaturfühler
Heizung
Außentemperaturfühler
Speicherfühler 1 (notwendig)
VNB (EVU) Sperrzeit /
Temp. Absenkung
Fühler Kälteträger von WP
Fühler Kälteträger zur WP
Speicherfühler 2
(für Temperatur-Anzeige
im oberen Bereich des
Speichers)
Raumtemperaturregler
VWZ RF/1

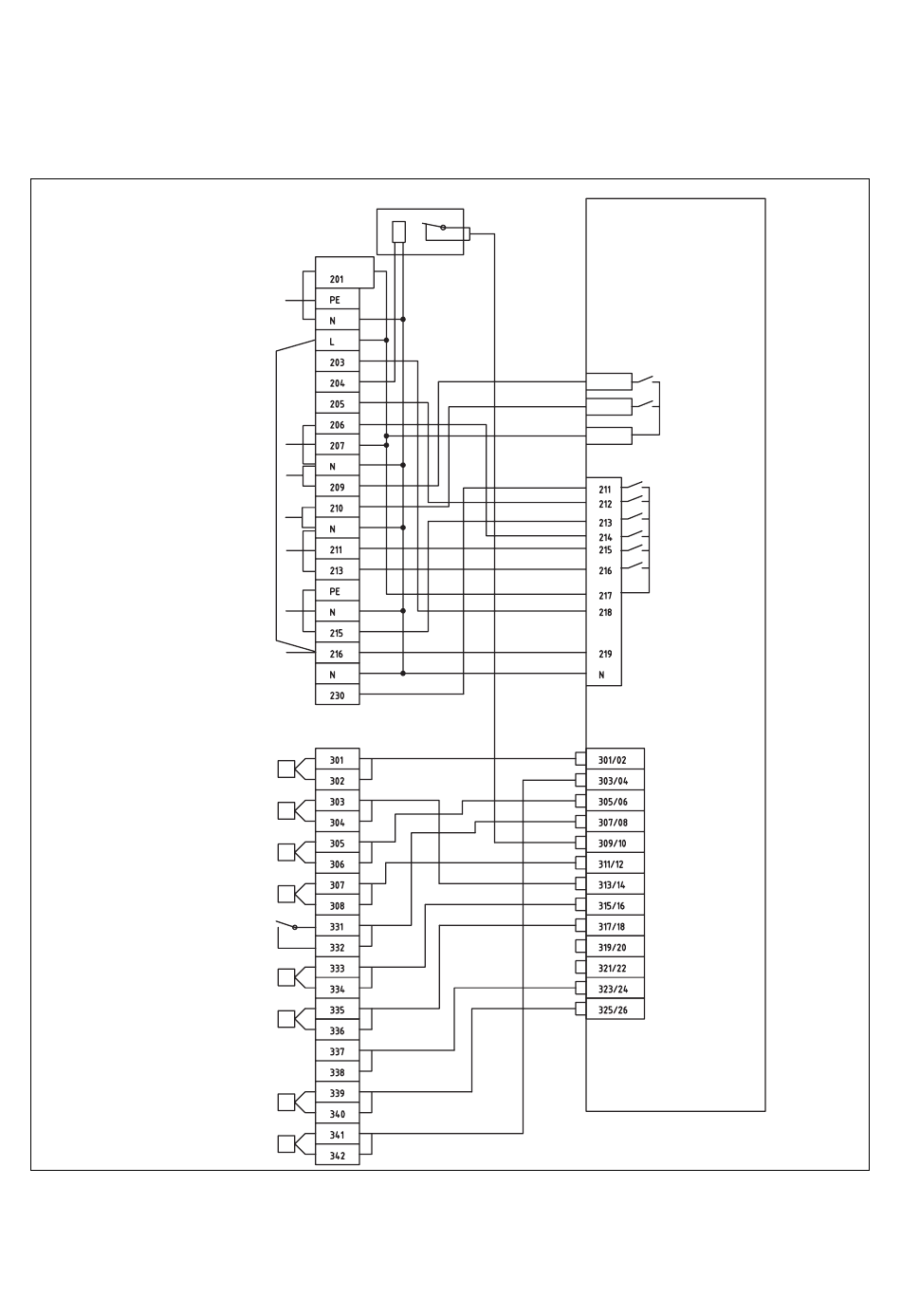

Abb. 6.1 Interne Anschlussverdrahtung des VWZ RE/1
8
1
MS
A1
A2
2
Bedienungs- und Installationsanleitung Externer Energiebilanzregler
Energiebilanzregler
VWZ RE/1
Öl-/Gas-Heizkessel
TWW
Warmwasser
L2
L2
Kälteträgerpumpe
Kompressor
Heizungsumwälzpumpe
Warmwasser-
Umschaltventil
SH+
SH-
L
Regelpressostat
Flusswächter
N
