• Menü durch einmaliges Drücken der Rechtstaste öff-
nen. Der Cursor steht auf „KURVE".
• Öffnen Sie das Menü durch einmaliges Drücken der
rechten Taste.
• Mit Hilfe der Plus- oder Minustasten den Wert erhöhen
oder senken.
Die Graphik zeigt die Änderung der Neigung der Heiz-
kurve an.
• Dreimal auf Linkstaste drücken, um am Display zu
„BETRIEB" zurückzukehren.
KURVE
56
40
24
20

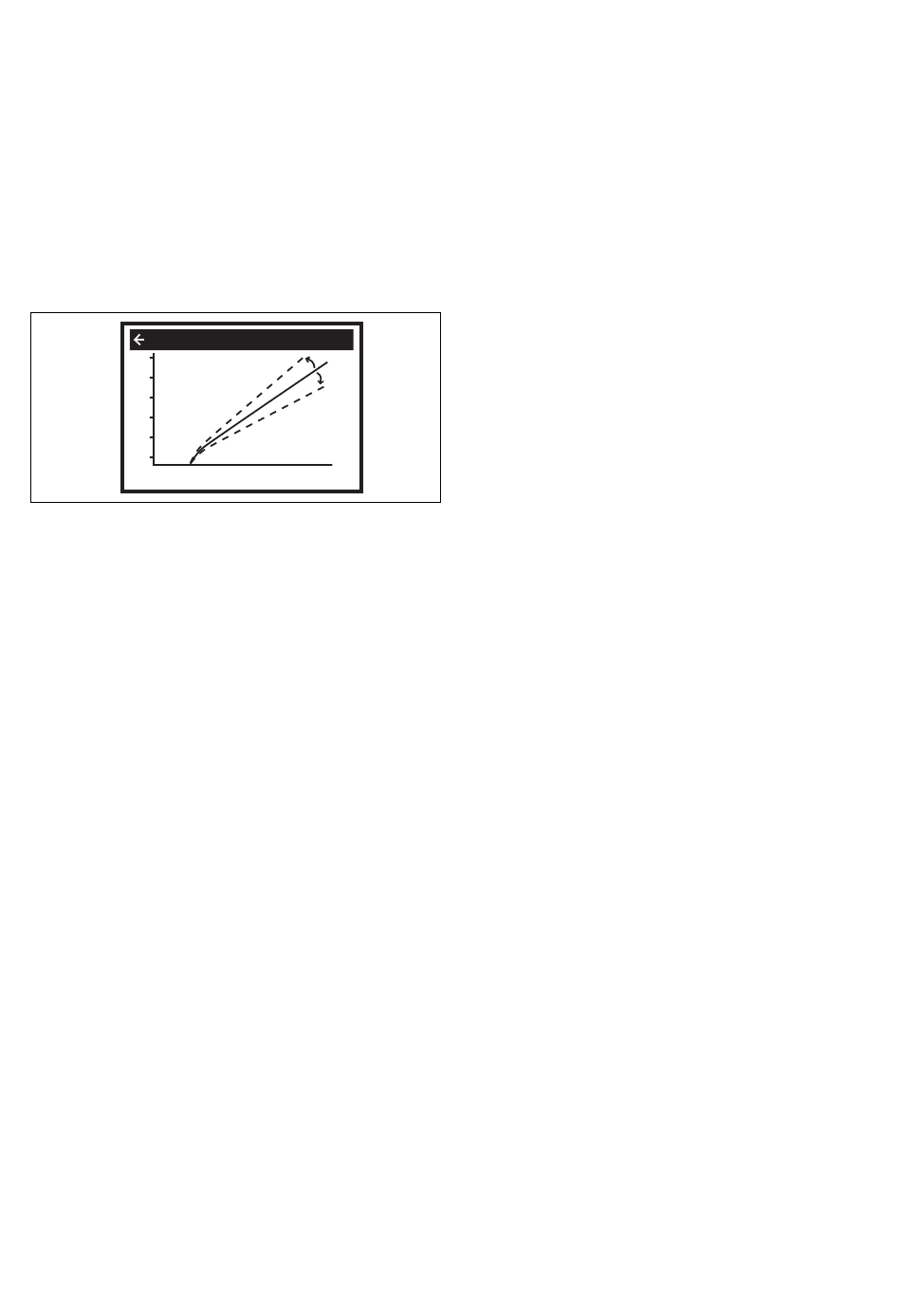

Abb. 9.4 Änderung des „HEIZKURVE"-Wertes
9.6
Maximale Rücklauftemperatur des
Heizungssystems
Die maximale Rücklauftemperatur ist werkseitig auf
48 °C eingestellt. Dieser Wert ist anlagenspezifisch ein-
zustellen. Um einen neuen Wert einstellen zu können,
muss die Wärmepumpe im Heizbetrieb sein.
Der Wert für maximale Rücklauftemperatur wird im
Servicemenü unter „WÄRMEPUMPE" geändert.
Man kann die effektivste maximale Rücklauftemperatur
folgendermaßen feststellen:
• Errechnen Sie die Differenz zwischen Vorlauf- und
Rücklaufsollwert, in diesem Fall 36 – 30 = 6.
• Diesen Wert von 55 °C abziehen (maximal zulässige
Vorlauftemperatur), d. h. 55 – 6 = 49.
• Den neuen Wert von 49 °C im "Servicemenü" unter
„WÄRMEPUMPE" einstellen.
9.7
Einstellung des Raumfaktors
Der Raumfaktor wird nur angezeigt, wenn der Raum-
temperaturregler VWZ RF/1 (Zubehör) installiert ist. Der
Raumtempe ratur faktor beeinflusst die Heizkurve und
kann von 0 (= keine Beeinflussung) bis 4 (= maximale
Beeinflussung) eingestellt werden.
Der Faktor entspricht der Erhöhung bzw. Verringerung
der Vorlauftemperatur in °C je 1 °C Raumtemperatur-
abweichung. Einfluss auf die Kurve:
(RTsoll-RTist) x Raumfaktor.
Für Fußbodenheizung empfehlen wir eine Einstellung
zwischen 1 und 3 und für Heizkörpersysteme zwischen
2 und 4.
Die Einstellung wird im Menü „Heizkurve" vorgenommen
und als „RAUM FAKTOR" bezeichnet.
Bedienungs- und Installationsanleitung Externer Energiebilanzregler
40 ˚C
˚C
0
-20
Energiebilanzregler 9
9.8
Warmwasserbereitung
Die Warmwassertemperatur im Warmwasserspeicher
wird vom Regelpressostaten gesteuert.
Mit dem Regelpressostat wird die Warmwasserbereitung
bei Wärmepumpenbetrieb abgeschaltet, d. h. die
Einschaltung der Wärmepumpe zur Warmwasser berei-
tung erfolgt über den Speicherfühler bei Erreichen der
Warmwassser-Starttemperatur (START_TEMP.).
Die Abschaltung findet nicht über den Speicherfühler,
sondern über den Regelpressostaten im Kältekreislauf
bei einem Druck von 26 bar statt.
Die Abschaltung des Kompressors und das Umschalten
des Umschaltventils findet jedoch nicht sofort nach
Auslösen des Regelpressostaten, sondern mit ca. 30
Sekunden Zeitverzögerung statt, damit nicht die kleins-
ten Druckpulsationen zur Abschaltung führen.
Ein Umschaltventil mit kurzer Laufzeit (max. 30 Sekun-
den) gewährleistet die erforderliche schnelle Reaktion
bei der Umschaltung von Warmwasser- auf Heizbetrieb.
Bei einem Druck von 26 bar erzeugt die Wärmepumpe
eine Vorlauftemperatur von 55 °C. Die erreichte Warm-
wassertemperatur hängt von der Heizleistung der
Wärmepumpe, der Umlaufwassermenge zur Speicher-
ladung, der Speichergröße bzw. der Dimensionierung des
Wärmetauschers ab und beträgt ca. 50 °C.
Ablesen der Wassertemperatur
Die aktuelle Warmwassertemperatur können Sie über
folgende Funktionsschritte im Display ablesen:
• Einmal auf Rechts- oder Linkstaste drücken, um das
Hauptmenü „INFORMATION" zu öffnen.
Der Cursor steht bei der Menüwahl „BETRIEB".
• Minustaste drücken, um den Cursor auf den Menü-
punkt „TEMPERATUR" zu setzen.
• Öffnen Sie das Menü durch einmaliges Drücken der
rechten Taste.
• Minustaste drücken, um den Cursor auf den Menü-
punkt „WARMWASSER" zu setzen.
• Öffnen Sie das Menü durch einmaliges Drücken der
rechten Taste.
Eine Graphik über den Verlauf der Warmwassertempe-
ratur der letzten Stunde wird angezeigt.
• Dreimal auf Linkstaste drücken, um am Display zu
Betrieb zurückzukehren.
Der im Menü „WARMWASSER" angezeigte Wert ist der
aktuelle Wert des Warmwassers; in Klammern wird der
„START_TEMP."-Wert der Warmwassererzeugung ange-
zeigt.
Wenn die Warmwassertemperatur unter den
„START_TEMP."-Wert sinkt, beginnt die Warmwasser-
erzeugung.
