7 Funktionen der Wärmepumpe
7.5
Zusatzfunktionen
7.5.1 EVU-Stopp (VNB)
Bei Kurzschließen der Klemmen 331 und 332 tritt die
Funktion EVU (VNB) in Kraft (siehe Abbildung 7.1).
Diese Funktion verhindert den Betrieb der Wärmepumpe,
Elektro-Zusatzheizung und Umwälzpumpe, so lange der
Kontakt geschlossen bleibt.
Der Text „EVU STOP" wird am Display angezeigt.
Verlegen sie dazu die Anschlussleitung (2 x 1,5 mm
vom EVU Sperrkontakt zu den Klemmen 331 und 332
der Wärmepumpe.
331
332
EVU (VNB) Stopp

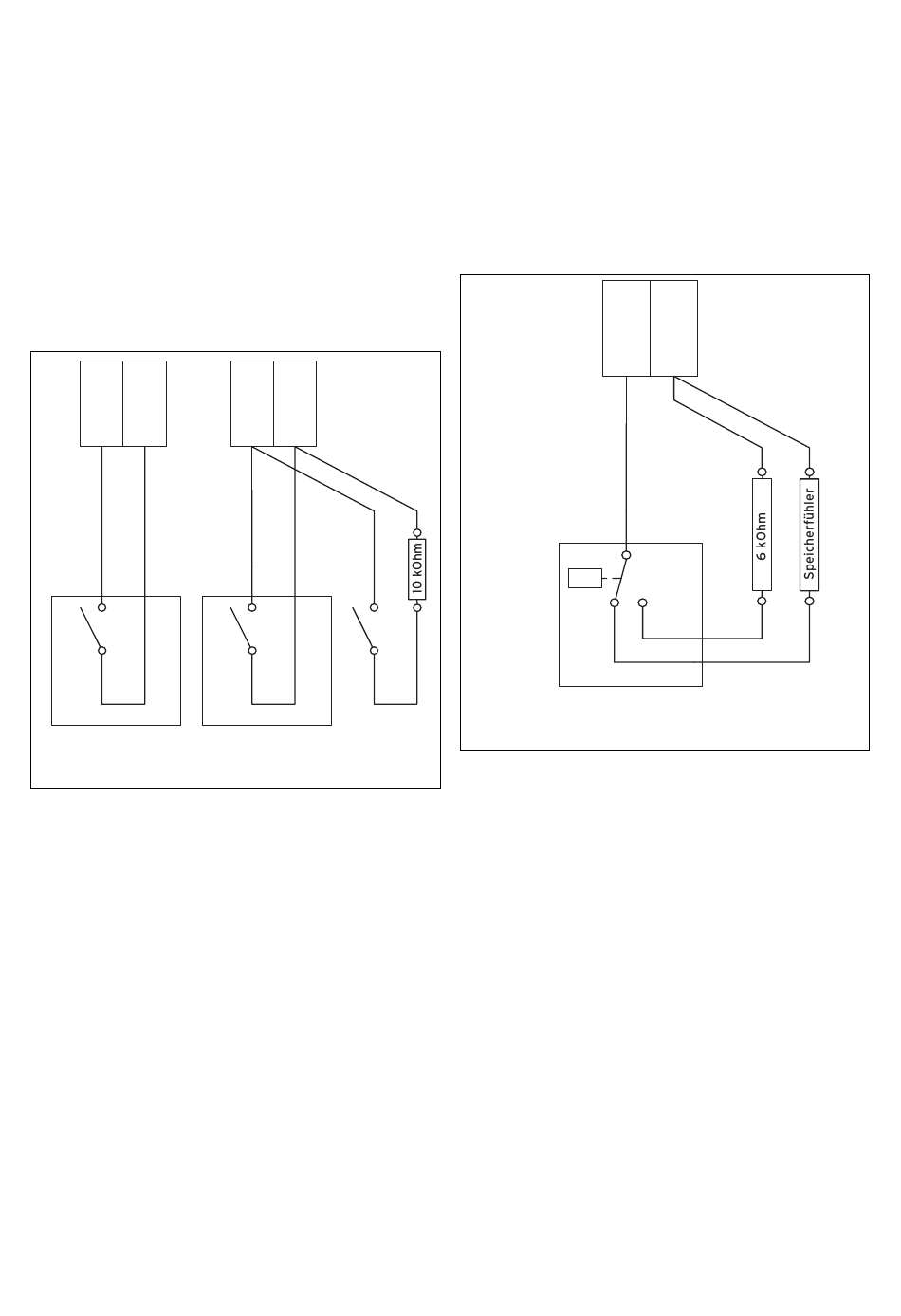

Abb 7.1 Sperrung und Temperaturabsenkung der Wärmepumpe
durch EVU (VNB)-Kontakt
7.5.2 Temperaturabsenkung
Wenn Sie eine automatische Temperaturabsenkung wün-
schen, müssen Sie eine entsprechende Schaltuhr o. Ä.
einsetzen. Für die Absenkung sind die Steuerkontakte
331 und 332 zu verwenden. Bei geschlossenem Kontakt
mit einem in Reihe geschalteten 10 kΩ-Widerstand ist die
Funktion „ABSENKUNG" aktiviert. Dieser Widerstand ist
im Lieferumfang enthalten. Das Ausmaß der Absen kung
wird im Menü „HEIZKURVE" angegeben.
Wenn Sie beide Funktionen (EVU-Stopp, Temperatur-
absenkung) benötigen, müssen Sie beide Schaltungen
parallel anklemmen (siehe Abbildung 7.1).
7.5.3 Druckschalter Kälteträgerkreislauf
Wird aus Gründen des Wasserrechts von der Behörde
eine Überwachung des Kälteträgerkreislaufs gefordert,
müssen die Kontakte L und 216 durch den Schließer-
kontakt des Druckschalters geschaltet und die Brücke
L - 216 entfernt werden.
12
331
332
EVU Stopp (VNB) +
Temperatur-
absenkung
7.5.4 Sperrung Warmwasser
Für die Funktion „Sperrung Warmwasser" (für Warm-
wassererzeugung über Solar) benötigen Sie ein Wechsel-
relais (bauseits zu stellen) und den im Lieferumfang ent-
haltenen 6 kΩ-Widerstand. Damit können Sie über die
Klemmen 307und 308 entweder den
Speichertemperatur fühler oder den 6 kΩ-Widerstand
schalten.
2
)
Abb 7.2 Sperrung Warmwasser
7.5.5 Trockenheizfunktion
Für die Funktion „Trockenheizen" benötigen Sie den im
Lieferumfang enthaltenen 428 Ω-Widerstand. Dieser
Widerstand wird anstelle des Außentemperaturfühlers
an die Klemmen 305 und 306 angeschlossen. Hierbei
sollten Sie folgende Einstellungen vornehmen:
- Betriebsart: „AUTO"
- Raum-Wert: 20 °C
- Heizkurve: gewünschte Vorlauf tempe ra tur (z. B.
„KURVE 25" für 25 °C Vorlauftempera tur
- Integral A2: auf ca. 300 °min reduzieren.
Bei Beendigung des Trocknungsprozesses müssen Sie
die Einstellun gen korrigieren. Anstelle des 428 Ω-Wider-
stands ist der Außentemperaturfühler anzuschließen.
Bedienungs- und Installationsanleitung Externer Energiebilanzregler
307
308
1
2
3
Schaltrelais mit
Wechselkontakt für Sperrung
Warmwasserbetrieb
