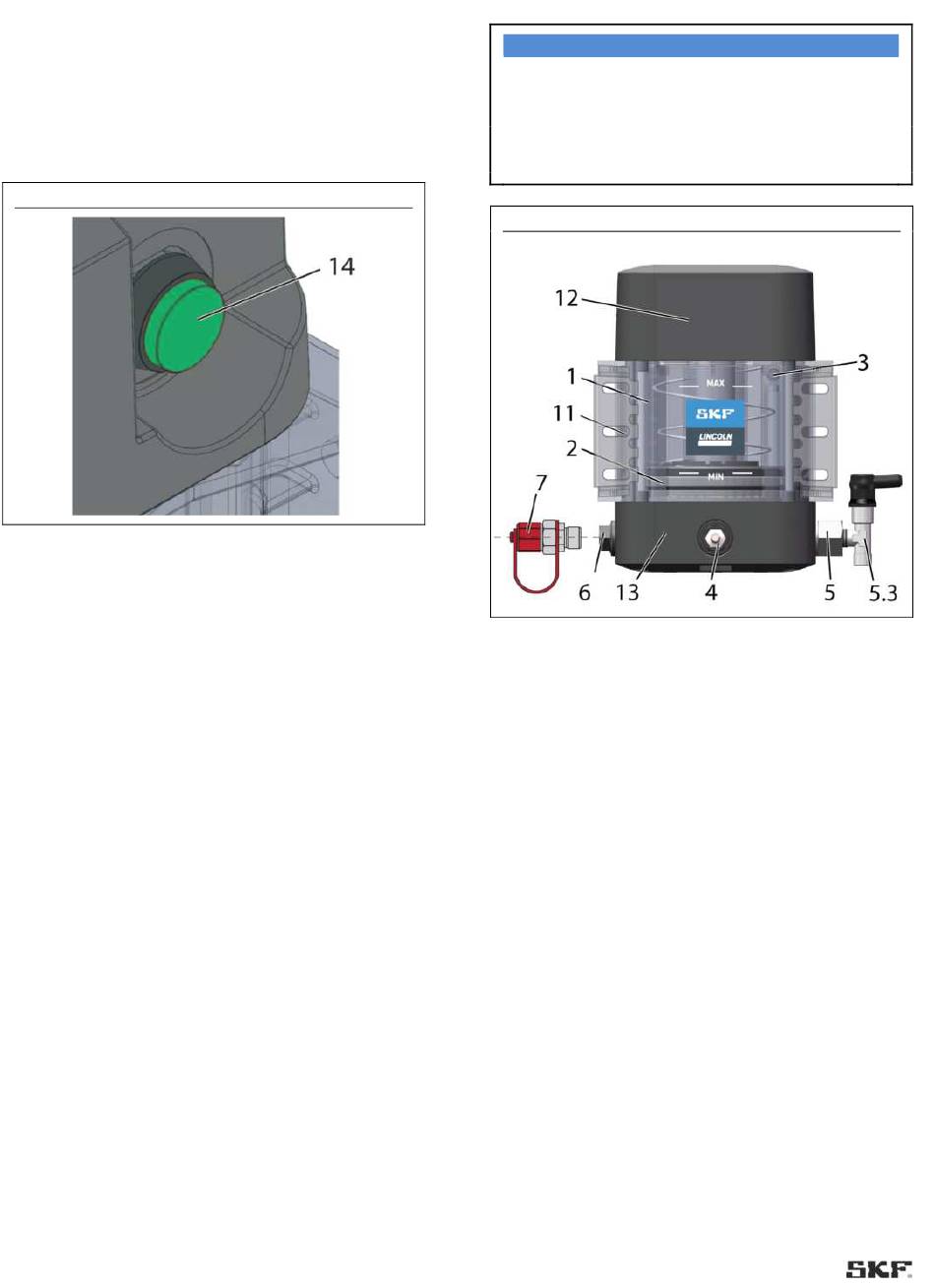

3.3 Taster Zusatzschmierung
Bei Pumpen ohne Steuerung befindet sich optional ein Taster
(14) zum Auslösen einer Zusatzschmierung rechts oder links im
Pumpengehäuse Oberteil. Eine Zusatzschmierung kann nur
während der Pausenzeit der Pumpe erfolgen. Die
Zusatzschmierung erfolgt solange der Taster gedrückt wird.
Taster Zusatzschmierung
3.4 Behälter
Der Behälter (1) bevorratet den Schmierstoff. Die Folgeplatte
(2) liegt auf dem Schmierstoff auf und drückt diesen mit
Federkraft in Richtung der Pumpenelemente. Dadurch
verbessert sich das Ansaugverhalten der Pumpe und die Pumpe
kann zusätzlich auch für den rotierenden Einsatz benutzt
werden.
Die Behälterlüftung (3) belüftet den Behälter, während die
Pumpe läuft und Schmierstoff fördert bzw. entlüftet den
Behälter, während die Pumpe mit Schmierstoff befüllt wird.
Beim Befüllen des Behälters mit Schmierstoff darf die MAX-
Markierung nicht überschritten werden. Grundsätzlich darf beim
Betrieb der Pumpe die MIN-Markierung nicht unterschritten
werden.
Entsprechend der konkreten Pumpenvariante gibt es
unterschiedliche Behälterausführungen mit und ohne
Leermeldung. Bei Pumpen mit Leermeldung befindet sich ein
Magnet in der Folgeplatte, der bei Erreichen des Reedkontaktes
in der Kontaktstange (11) ein Leermeldesignal ausgibt.
<
ACHTUNG
Beschädigung der übergeordneten
Maschine bei Ausfall der Pumpe durch
leeren Behälter
Darauf achten, dass die MIN-Markierung beim
Betrieb der Pumpe nicht unterschritten wird.
CLP Pumpe Vorderansicht
3.5 Pumpengehäuse Unterteil
Im Pumpengehäuse Unterteil befinden sich:
Pumpenelemente
Die Pumpe kann mit bis zu zwei Pumpenelementen (5) an den
Positionen 5, 6 oder 4 bestückt werden. Jedes Pumpenelement
ist mit einem für den projektierten maximal zulässigen
Betriebsdruck der Zentralschmieranlage geeigneten
Druckbegrenzungsventil (5.3) abzusichern.
Wird ein Auslass nicht benötigt, kann dieser mit einer
Verschlussschraube (6) verschlossen werden. Alternativ kann
auch ein Befüllanschluss (7) montiert werden.
Befüllnippel
Der Befüllnippel (4) dient zur Befüllung der Pumpe mit
Schmierstoff. Ist ein Befüllanschluss (7) vorhanden, sollte die
Pumpe bevorzugt über den Befüllanschluss befüllt werden.
14
Abb. 7
