Verdrahtung
30

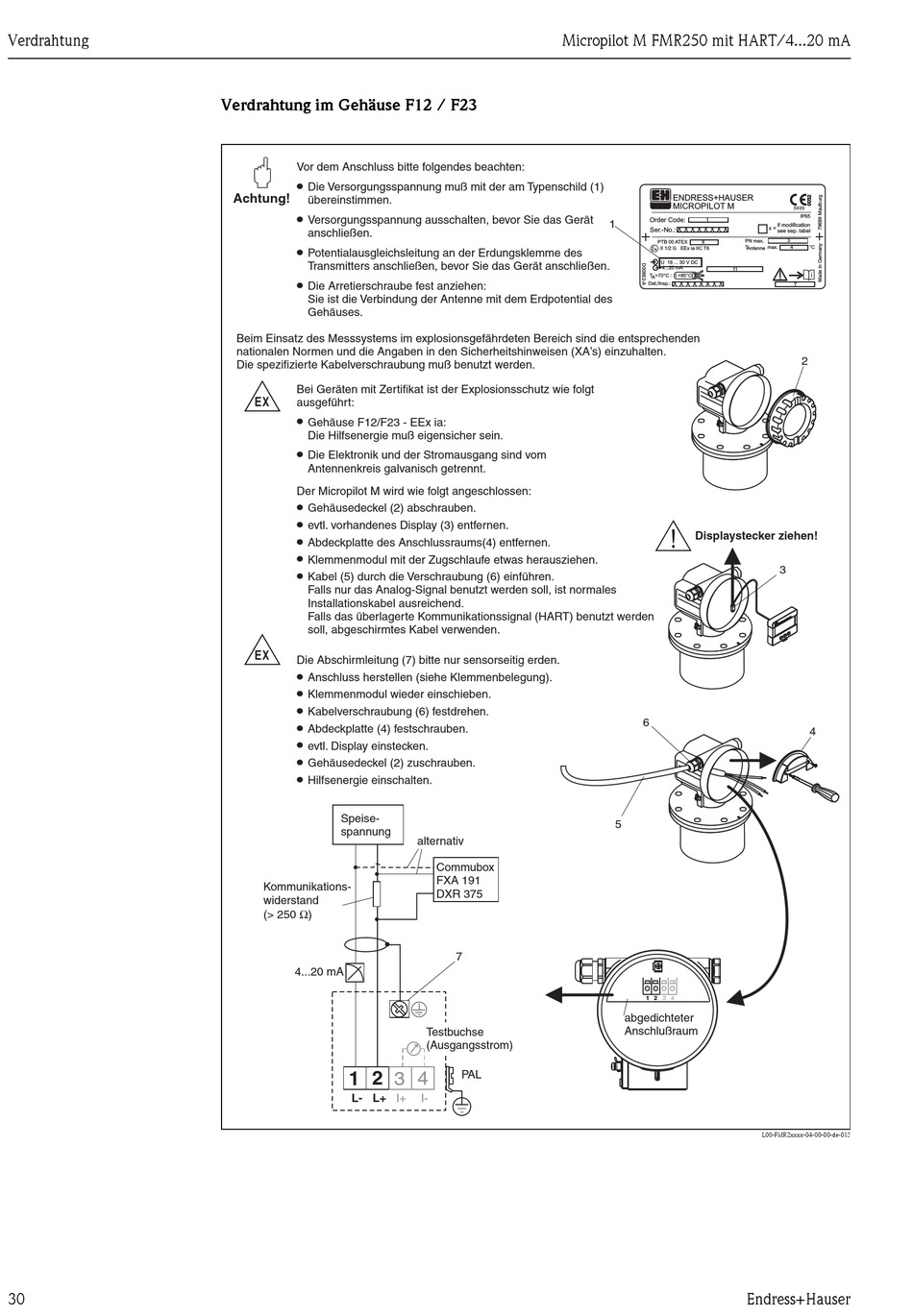

Verdrahtung im Gehäuse F12 / F23
"
Vor dem Anschluss bitte folgendes beachten:
●
Die Versorgungsspannung muß mit der am Typenschild (1)
Achtung!
übereinstimmen.
●
Versorgungsspannung ausschalten, bevor Sie das Gerät
anschließen.
●
Potentialausgleichsleitung an der Erdungsklemme des
Transmitters anschließen, bevor Sie das Gerät anschließen.
●
Die Arretierschraube fest anziehen:
Sie ist die Verbindung der Antenne mit dem Erdpotential des
Gehäuses.
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
●
Gehäuse F12/F23 - EEx ia:
Die Hilfsenergie muß eigensicher sein.
●
Die Elektronik und der Stromausgang sind vom
Antennenkreis galvanisch getrennt.
Der Micropilot M wird wie folgt angeschlossen:
●
Gehäusedeckel (2) abschrauben.
●
evtl. vorhandenes Display (3) entfernen.
●
Abdeckplatte des Anschlussraums(4) entfernen.
●
Klemmenmodul mit der Zugschlaufe etwas herausziehen.
●
Kabel (5) durch die Verschraubung (6) einführen.
Falls nur das Analog-Signal benutzt werden soll, ist normales
Installationskabel ausreichend.
Falls das überlagerte Kommunikationssignal (HART) benutzt werden
soll, abgeschirmtes Kabel verwenden.
-
Die Abschirmleitung (7) bitte nur sensorseitig erden.
●
Anschluss herstellen (siehe Klemmenbelegung).
●
Klemmenmodul wieder einschieben.
●
Kabelverschraubung (6) festdrehen.
●
Abdeckplatte (4) festschrauben.
●
evtl. Display einstecken.
●
Gehäusedeckel (2) zuschrauben.
●
Hilfsenergie einschalten.
Speise-
spannung
Kommunikations-
widerstand
Ω
(> 250 )
4...20 mA
1 2
L- L+
Micropilot M FMR250 mit HART/4...20 mA
alternativ
Commubox
FXA 191
DXR 375
7
Testbuchse
(Ausgangsstrom)
PAL
3 4
I+ I-
ENDRESS+HAUSER
MICROPILOT M
Order Code:
1
1
if modification
x x x x x x x x
x =
Ser.-No.:
see sep. label
PN max.
PTB 00 ATEX 8
T Antenne max.
II 1/2 G EEx ia IIC T6
U 16 ... 30 V DC
4...20 mA
11
t >85°C
T >70°C :
A
x x x x x x x x
Dat./Insp.:
#
Displaystecker ziehen!
3
D R D R
E N E N
6
5
1 2 3 4
abgedichteter
Anschlußraum
L00-FMR2xxxx-04-00-00-de-013
