Levelflex M FMP45 4...20 mA HART
Endress+Hauser
4

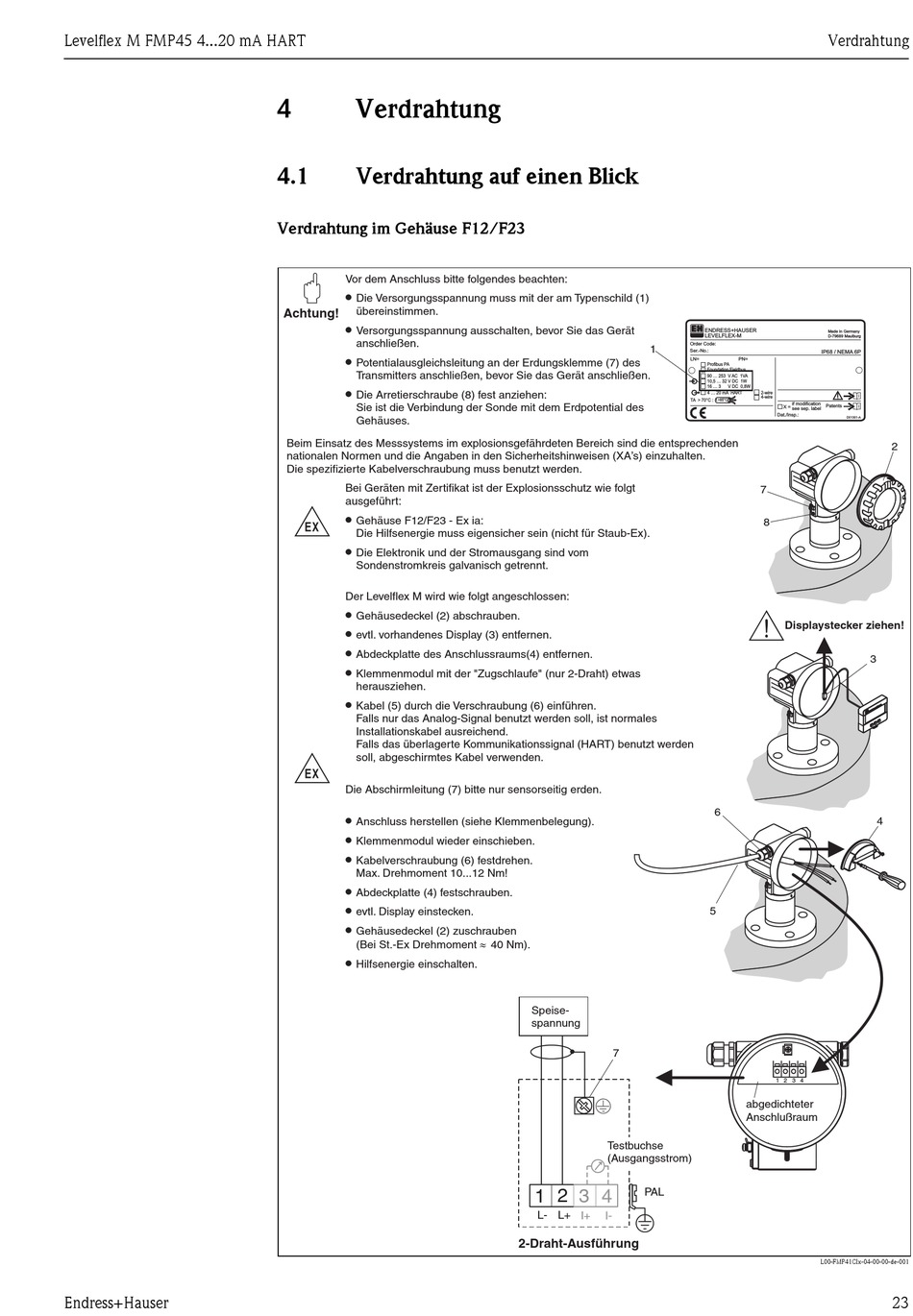

Verdrahtung

4.1

Verdrahtung auf einen Blick

Verdrahtung im Gehäuse F12/F23
"
Vor dem Anschluss bitte folgendes beachten:
Die Versorgungsspannung muss mit der am Typenschild (1)
übereinstimmen.
Achtung!
Versorgungsspannung ausschalten, bevor Sie das Gerät
anschließen.
Potentialausgleichsleitung an der Erdungsklemme (7) des
Transmitters anschließen, bevor Sie das Gerät anschließen.
Die Arretierschraube (8) fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muss benutzt werden.
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
-
Gehäuse F12/F23 - Ex ia:
Die Hilfsenergie muss eigensicher sein (nicht für Staub-Ex).
Die Elektronik und der Stromausgang sind vom
Sondenstromkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
Gehäusedeckel (2) abschrauben.
evtl. vorhandenes Display (3) entfernen.
Abdeckplatte des Anschlussraums(4) entfernen.
Klemmenmodul mit der "Zugschlaufe" (nur 2-Draht) etwas
herausziehen.
Kabel (5) durch die Verschraubung (6) einführen.
Falls nur das Analog-Signal benutzt werden soll, ist normales
Installationskabel ausreichend.
Falls das überlagerte Kommunikationssignal (HART) benutzt werden
-
soll, abgeschirmtes Kabel verwenden.
Die Abschirmleitung (7) bitte nur sensorseitig erden.
Anschluss herstellen (siehe Klemmenbelegung).
Klemmenmodul wieder einschieben.
Kabelverschraubung (6) festdrehen.
Max. Drehmoment 10...12 Nm!
Abdeckplatte (4) festschrauben.
evtl. Display einstecken.
Gehäusedeckel (2) zuschrauben
(Bei St.-Ex Drehmoment
Hilfsenergie einschalten.
1
»
40 Nm).
Speise-
spannung
7
Testbuchse
(Ausgangsstrom)
PAL
1 2 3 4
L- L+
I+ I-
2-Draht-Ausführung
Verdrahtung
ENDRESS+HAUSER
Made in Germany
LEVELFLEX-M
D-79689 Maulburg
Order Code:
Ser.-No.:
IP68 / NEMA 6P
LN= PN=
Profibus PA
Foundation Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3 V DC 0,8W
4 ... 20 mA HART 2-wire
4-wire
TA > 70°C : t >85°C
if modification
Patents
X =
see sep. label
Dat./Insp.:
D01301-A
7
8
#
Displaystecker ziehen!
6
5
1 2 3 4
abgedichteter
Anschlußraum
L00-FMP41CIx-04-00-00-de-001
2
3
R R
S E S E
AU AU
S +H S +H
E S E S
D R D R
E N E N
4
