Endress+Hauser Micropilot M FMR250 Betriebsanleitung Seite 18

Montage
18
3.3.2 Projektierungshinweise

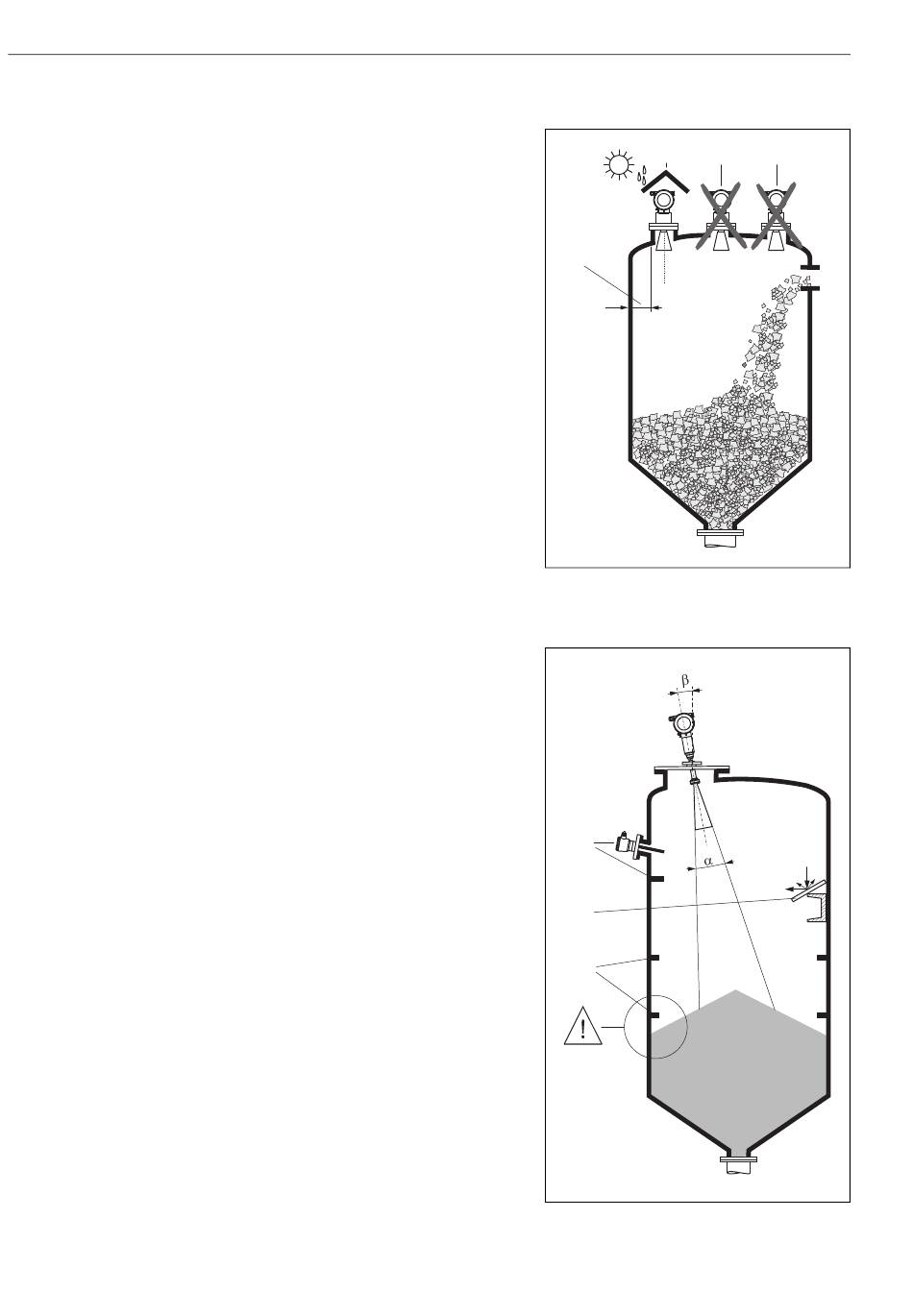

Einbaulage
• Empfohlener Abstand (1) Wand-Stutzenau-
ßenkante: ~1/6 des Behälterdurchmessers.
Das Gerät sollte aber auf keinen Fall näher als
20 cm zur Behälterwand montiert werden.
Hinweis!
Ist die Behälterwand nicht glatt (Wellblech,
Schweißnähte, Stossstellen, ...) ist ein mög-
lichst großer Wandabstand empfehlenswert.
Evtl. Ausrichtvorrichtung verwenden um
Störreflexionen von der Behälterwand zu ver-
meiden.
• Nicht mittig (3), da Interferenzen zu Signal-
verlust führen können.
• Nicht über dem Befüllstrom (4).
• Der Einsatz einer Wetterschutzhaube (2) wird
empfohlen, um den Messumformer gegen
direkte Sonneneinstrahlung oder Regen zu
schützen. Die Montage und Demontage
erfolgt einfach durch eine Spannschelle
(s. Kap. 8 auf Seite 70).
• Bei Anwendungen mit starker Staubentwick-
lung kann durch den integrierten Spülluftan-
schluss ein Zusetzen der Antenne vermieden
werden.
Behältereinbauten
• Vermeiden Sie, dass sich Einbauten (1) wie
Grenzschalter, Streben usw. innerhalb des
Strahlenkegels befinden (siehe "Abstrahlwin-
kel" auf Seite 19).
• Symmetrisch angeordnete Einbauten (2) wie
z.B. Verstärkungsringe, Heizschlangen etc.
können die Messung beeinträchtigen.
Optimierungsmöglichkeiten
• Antennengröße: je größer die Antenne, desto
kleiner der Abstrahlwinkel und umso weniger
Störechos.
• Störechoausblendung: durch die elektroni-
sche Ausblendung von Störechos kann die
Messung optimiert werden.
• Ausrichtung der Antenne: siehe "Optimale
Einbauposition".
• Bei Geräten mit Ausrichtvorrichtung kann der
Sensor optimal auf die Behältergegebenheiten
ausgerichtet und/oder Störrelexionen ver-
mieden werden.
Der max. Winkel β beträgt ±15°.
• Die Ausrichtung des Sensors dient vor allem:
– der Vermeidung von Störreflexionen
– der Erweiterung des max. möglichen Mess-
bereichs in konischen Ausläufen.
• Schräg angebaute, metallische Blenden (3)
streuen die Radarsignale und können so
Störechos vermindern.
Für weitere Informationen wenden Sie sich bitte an Endress+Hauser.
Micropilot M FMR250 mit HART/4...20 mA
2 3
1
1
3
2
4
L00-FMR250xx-17-00-00-xx-003
L00-FMR250xx-17-00-00-xx-002
