Standardeinbau FMR250 mit Parabolantenne

• Einbauhinweise auf Seite 18 beachten.
• Markierung zur Behälterwand ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flansch-
bohrungen.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Idealerweise sollte die Parabolantenne komplett aus dem Stutzen ragen (1).
Speziell bei der Verwendung der Ausrichtvorrichtung ist darauf zu achten, dass der Parabol
Reflektor aus dem Stutzen/Decke ragt, um ein Ausrichten nicht zu blockieren.
Hinweis!
Bei Anwendungen mit höheren Stutzen ggfs. Parabolantenne komplett im Stutzen einbauen (2),
inklusive HF-Leiter (3), bei der Antenne (Variante "6").
Die maximale Höhe des Stutzens (H
sollte nicht größer als 500 mm sein. Störkanten im Stutzen sollten vermieden werden.
• Parabolantenne senkrecht.
Idealerweise sollte die Parabolantenne senkrecht eingebaut werden.
Zur Vermeidung von Störreflexionen oder zur optimalen Ausrichtung im Behälter kann der
FMR250 mit optionaler Ausrichtvorrichtung um 15° in alle Richtungen geschwenkt werden.

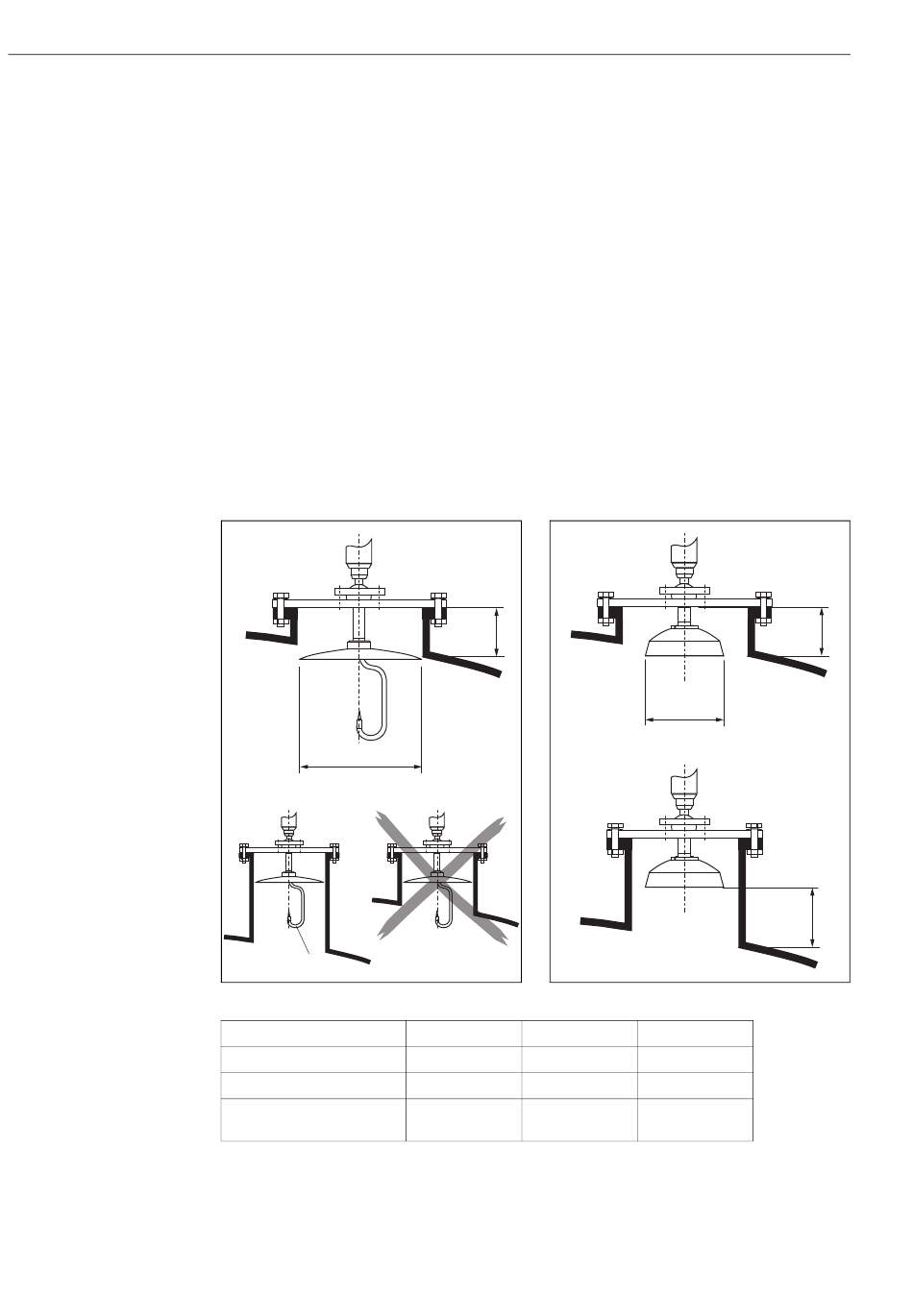

Parabolantenne (Variante "6")
1
Ø D
2
3
Parabolantenne
Antennengröße
D [mm]
H [mm]
(ohne Antennenverlängerung)
Micropilot M FMR250 mit HART/4...20 mA
) bis an den Spiegel der Parabolantenne (Variante "G, H")
max
Parabolantenne (Variante "G, H")
1
H
2
a0011468
Variante "6" Variante "G"
200 mm (8") 200 mm (8")
197 173
< 50 < 50
H
Ø D
H
max
a0011469
Variante "H"
250 mm (10")
236
< 50
