Micropilot M FMR250 mit HART/4...20 mA
Endress+Hauser

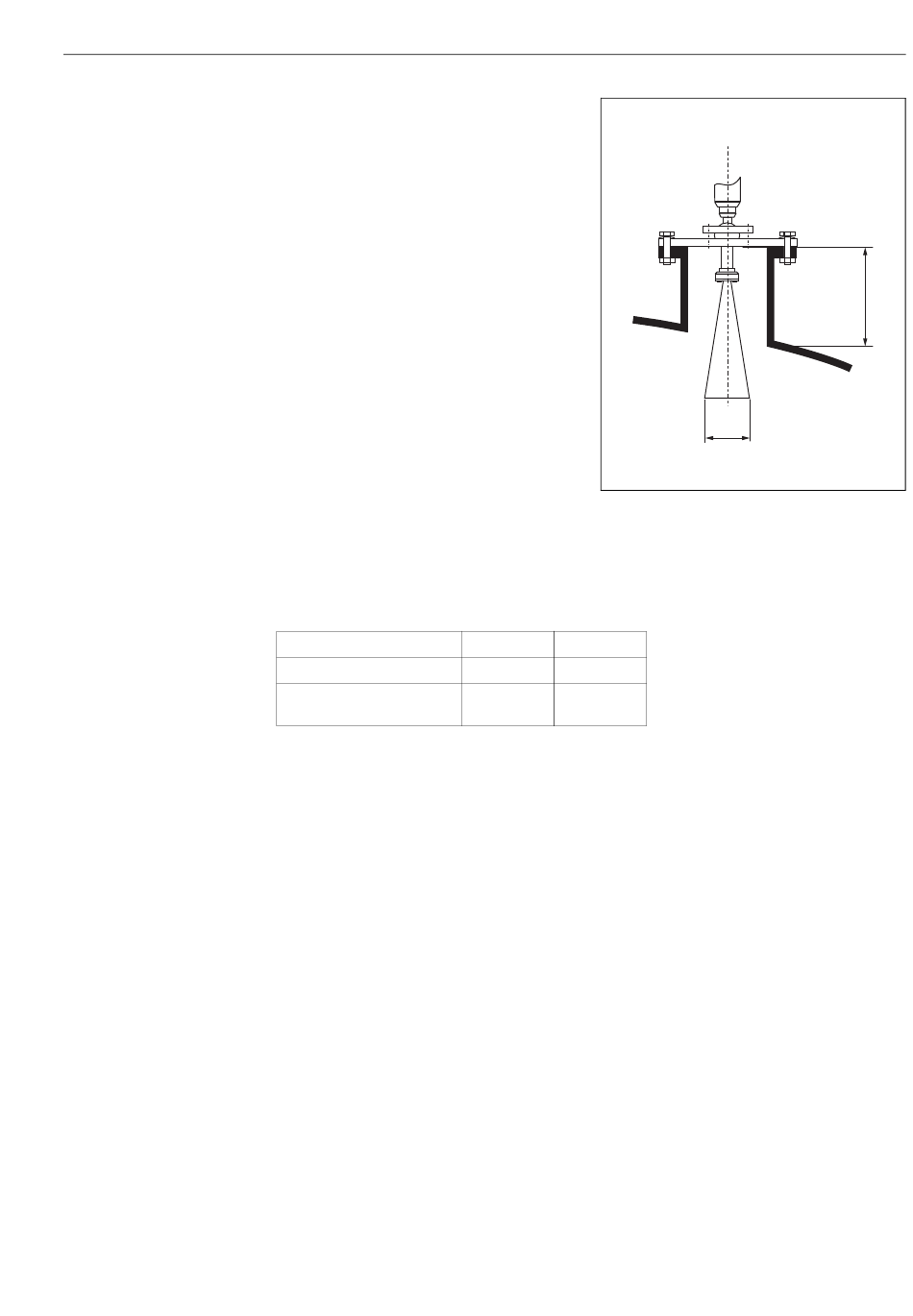

Standardeinbau FMR250 mit Hornantenne
• Einbauhinweise auf Seite 18 beachten.
• Markierung zur Behälterwand ausgerichtet.
• Bei Flanschen befindet sich die Markierung
immer genau in der Mitte zwischen zwei
Flanschbohrungen.
• Nach der Montage kann das Gehäuse um
350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu erleich-
tern.
• Hornantenne sollte aus dem Stutzen ragen.
Sollte dies aus mechanischen Gründen nicht
möglich sein, können grössere Stutzenhöhen
akzeptiert werden.
Hinweis!
Bitte kontaktieren Sie Endress+Hauser bei
Anwendungen mit höheren Stutzen.
• Hornantenne senkrecht.
Idealerweise sollte die Hornantenne senk-
recht eingebaut werden.
Zur Vermeidung von Störreflexionen oder zur
optimalen Ausrichtung im Behälter kann der
FMR250 mit optionaler Ausrichtvorrichtung
um 15° in alle Richtungen geschwenkt wer-
den.
Antennengröße
D [mm]
H [mm]
(ohne Antennenverlängerung)
80 mm (3") 100 mm (4")
75 95
< 260 < 480
Montage
H
Ø D
L00-FMR250xx-17-00-00-de-004
