Montage
20

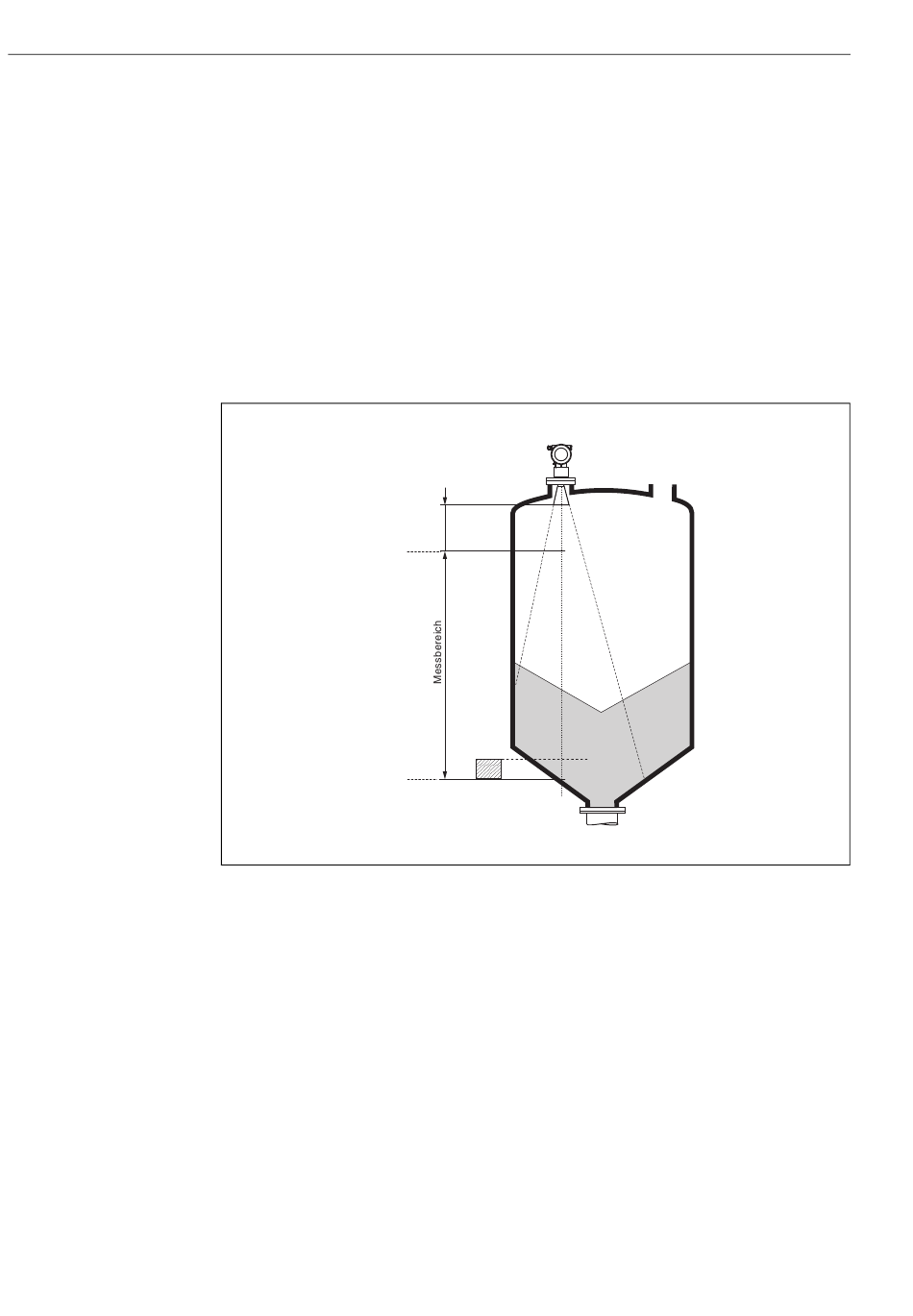

Messbedingungen
• Der Messbereichsanfang ist dort wo der Strahl auf den Behälterboden trifft. Insbesondere bei
Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht
erfasst werden.
Durch Verwendung einer Ausrichtvorrichtung kann der max. Messbereich in solchen Anwen-
dungen vergrößert werden (s. Seite 18).
• Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand der Behäl-
terboden durch das Medium hindurch sichtbar sein. Um die geforderte Genauigkeit zu garantie-
ren empfehlen wir in diesen Applikationen den Nullpunkt in einem Abstand C=50...150 mm
(siehe Abb.) über den Behälterboden zu legen.
• Mit dem FMR250 ist eine Messung prinzipiell bis zur Antennenspitze möglich, jedoch sollte
wegen Abrassion, Ansatzbildung und je nach Lage des Produktes (Schüttwinkel) das Messbe-
reichsende im Abstand von ca. A=400 mm (s. Abb.) liegen. Im Bedarfsfall kann bei geeigneten
Rahmenbedingungen (hoher Dk-Wert, flacher Schüttkegel, ...) eine Verkürzung erreicht werden.
100%
0%
Micropilot M FMR250 mit HART/4...20 mA
A
C
L00-FMR250xx-17-00-00-de-001
