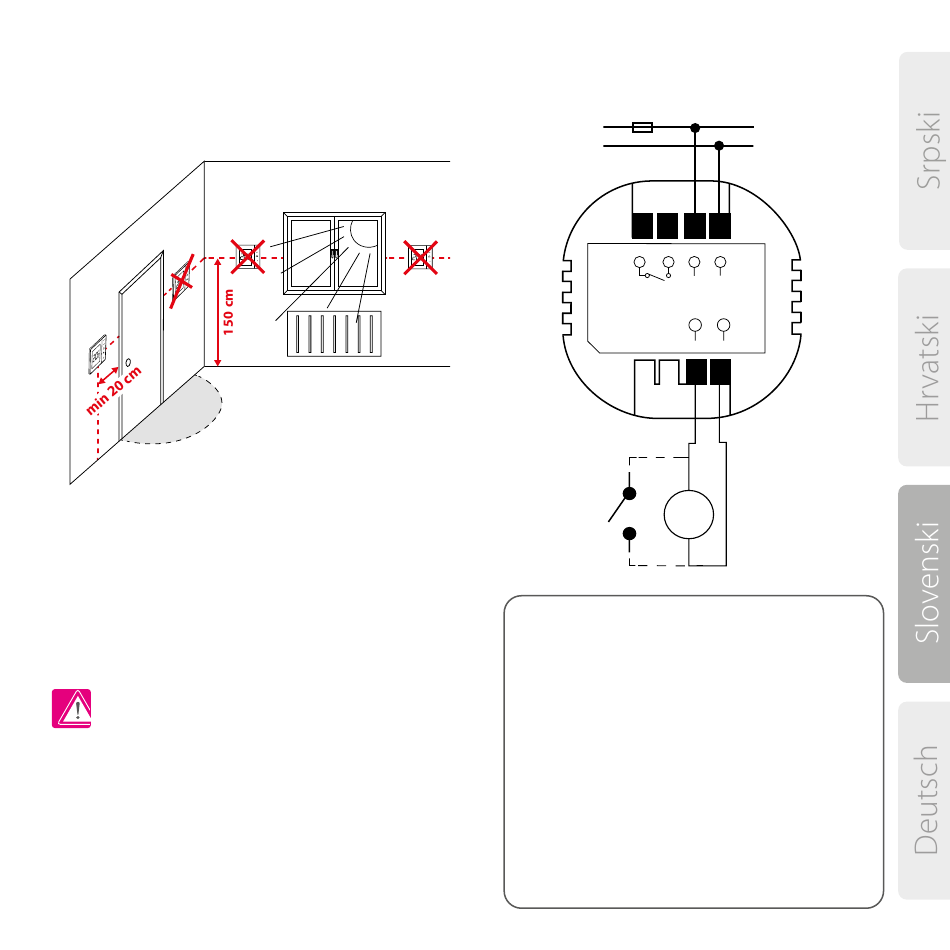

Pred začetkom montaže:
Izberite primerno lokacijo za
termostat
Montaža: pri namestitvi termostata si pomagajte s
priloženimi vijaki (vijaki za pritrditev). Odstranite zadnjo
stranico termostata in jo pritrdite na steno. Namestite
termostat na stranico na steni.
Prosimo, upoštevajte:
Idealen položaj za namestitev termostata je približno 1,5
m nad nivojem tal, daleč od vira ogrevanja ali hlajenja.
Termostat ne sme biti izpostavljen sončni svetlobi ali
ekstremnim razmeram, kot je na primer prepih.
M
M
Shema vezave:
AC 230V
L
N
COM NO L
230V~,50Hz
SQ610
S1
S
T
Pojasnilo simbolov:
S - brez-napetostni priključek
T - temperaturno tipalo
L, N - 230V AC napajanje
COM, NO - brez-napetostna izhoda
Priključka S1, S2:
-tipalo temperature zraka ali tal
-zunanji brez-napetostni priključek za priklop
vklop/izklop (ON/OFF) stikala ali senzorja
zasedenosti (hotelska kartica)
N
S2
