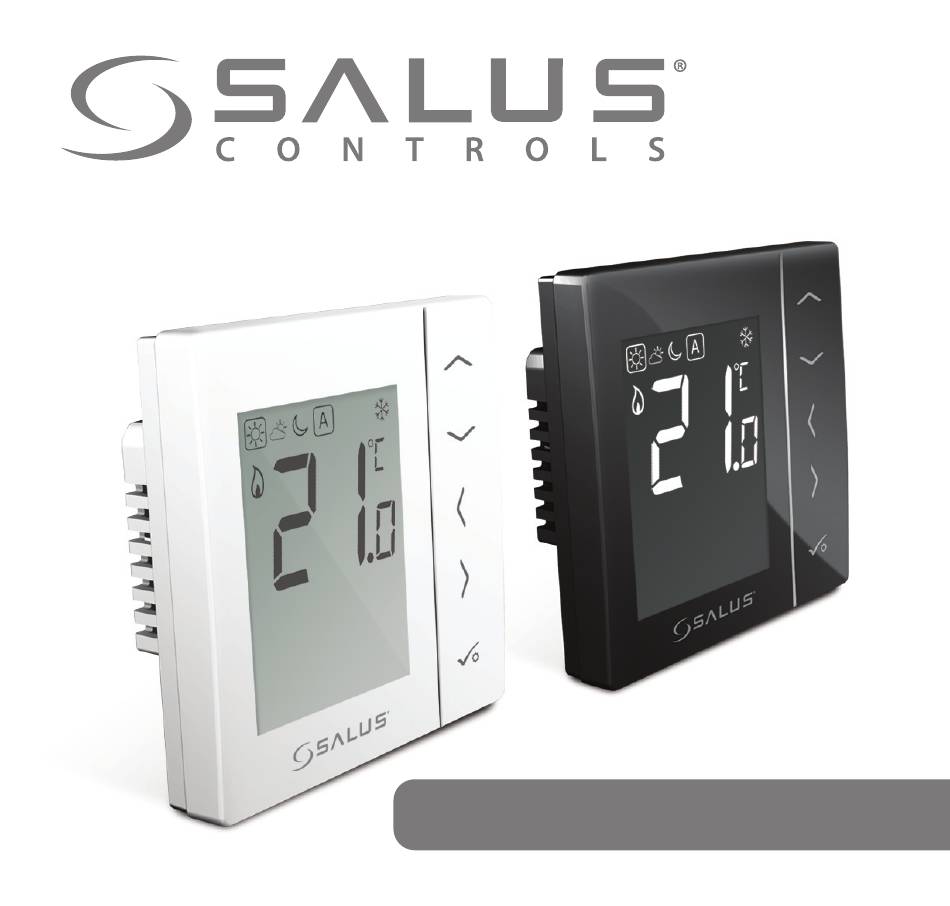

- Seite 1 Digitaler Thermostat Modelle: VS35W and VS35B INSTALLATIONS- / BEDIENUNGSHANDBUCH...
- Seite 2 Lieferumfang Digital Thermostat Models: VS35W and VS35B I N S TA L L E R / U S E R M A N U A L VS35 1 x Installations- / Befestigungsschrauben Bedienungshandbuch 02 VS35W und VS35B Installations- / Bedienungshandbuch...
-
Seite 3: Produktkonformität & Sicherheitsinformationen
Verträglichkeit Das Gerät muss vor der Installation oder Niederspannungsrichtlinie 2006/95/EG arbeiten an einzelnen Komponenten, die 230 VAC 50 Hz führen, vom Stromnetz getrennt Wir hoffen, dass Ihnen werden. dieses Produkt Freude bereitet... VS35W und VS35B Installations- / Bedienungshandbuch 03... - Seite 4 Ihr Heizungssystem haben. Siehe Seite 24-25. Notfall Für den Installateur Stellen Sie die Stromzufuhr zur Klemmleiste des einzelnen Thermostats oder zum kompletten Bitte tragen Sie jegliche System ab. Parameterveränderungen in den Anmerkungen des Installateurs ein 04 VS35W und VS35B Installations- / Bedienungshandbuch...
-
Seite 5: Installation - Anschlüsse
Für Stromzufuhr zur Rückseite des VS35 Einheit und Schaltausgang. Anschluss für NSB (Nachtabsenkung) VS35W 230V NSB-Signal ( Eingang) Siehe Seite 8. Sensoranschlüsse S1, S2 (Optional) Können für externen Luft- oder Bodensensor verwendet werden VS35W und VS35B Installations- / Bedienungshandbuch 05... - Seite 6 Wandmontage Kennzeichnen Sie das hintere Gehäuse und bringen Sie es an der Wand an. Der VS35 eignet sich für Unterputzdosen mit einem Lochabstand von 60 mm Nur für Unterputzdosen mit horizontalen Befestigungslöchern 60mm 06 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 7 Fall in einem zugluftfreien Bereich in etwa 130 cm Höhe angebracht werden. Bringen Sie den Thermostat nicht in der Nähe von Wärmequellen, hinter Gardinen, in direkter Sonneneinstrahlung oder in einem Bereich mit hoher Luftfeuchtigkeit an. 130cm Gerät ist nicht an einer Außenwand anzubringen. VS35W und VS35B Installations- / Bedienungshandbuch 07...
- Seite 8 Sensoranschluss (optional) Installation - Anschlüsse Sensoranschluss (optional) NSB-Eingang (Nachtabsenkung) Optionaler Schaltausgang 230 V SALUS Sensor Stromführend 230 VAC 50 Hz NSB-Signal Nullleiter Klemmleiste Thermischer Stellantrieb Eingang 08 VS35W und VS35B Installations- / Bedienungshandbuch...
-
Seite 9: Installation - Anschluss
Anschlüsse komplett ist: Stromanschluss Anschluss für NSB (Nachtabsenkung) Sensoranschlüsse (falls zutreffend) Das hintere Gehäuse kann nun befestigt werden. Bitte verwenden Sie die mitgelieferten Schrauben. Stellen Sie sicher, dass der Ausrichtungspfeil nach oben zeigt. VS35W und VS35B Installations- / Bedienungshandbuch 09... - Seite 10 Stellen Sie sicher, dass die Steckverbindungen aufeinander sitzen. Richten Sie das vordere Gehäuse an der oberen Kante aus. Vorsichtig drücken, bis die Gehäusefront an der oberen Front mit einem “Klick” Kante ansetzen. einrastet. 10 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 11 Installation - Display Symbole VS35W and VS35B Installer / User Manual...
- Seite 12 Zeigt an, ob ein externes Zeitprogramm in Betrieb ist, Auto Ein oder Auto Aus. Frostschutzanzeige: Frostschutz ist aktiv - nicht verfügbar im Kühlmodus (falls zutreffend). Wärmebedarf: Zeigt an, dass Wärme benötigt wird. Kühlmodusanzeige: Zeigt an, dass Kühlung benötigt wird (falls zutreffend). 12 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 13 Wird nur angezeigt, wenn Luft- oder Bodensensor angeschlossen ist. Anzeige Einstellung: Zeigt an, dass die Einheit im Einstellmodus ist, bei Programmeinstellung. Zeigt den manuellen Modus an. Anzeige Tastensperre: Zeigt an, dass Tasten gesperrt sind. VS35W und VS35B Installations- / Bedienungshandbuch 13...
-
Seite 14: Installation - Benutzeroberfläche
1. OK-Taste: kurz gedrückt halten, um Auswahl zu bestätigen. 2. Lange gedrückt halten, um zu speichern und zu beenden. 3. Lange gedrückt halten, um Benutzereinstellungen aufzurufen. Tastensperre aktivieren/deaktivieren. 5 SEKUNDEN Parametermenü aufrufen. 5 SEKUNDEN Testmodus. 5 SEKUNDEN 14 VS35W und VS35B Installations- / Bedienungshandbuch... -
Seite 15: Installation - Erstmaliges Einschalten
Installation - erstmaliges Einschalten Softwareversion 2 Sekunden 2 Sekunden Softwareversion variert. VS35W und VS35B Installations- / Bedienungshandbuch 15... -
Seite 16: Installation - Symbolerklärung
Installation - Symbolerklärung Einmalig drücken X-mal drücken Für fünf Sekunden gedrückt halten Blinken Kurz drücken um zu speichern Kurz gedrückt halten, und lange drücken, um zu um zurück zu kehren speichern und Menü zu verlassen 16 VS35W und VS35B Installations- / Bedienungshandbuch... -
Seite 17: Bedienung - Temperaturlevel Heizung
Räume oder während der Nacht verwendet. Normalerweise 17 C für Fußbodenheizung oder 15 für Radiatorheizung. Frostschutztemperatur wird normalerweise während langer Abwesenheit oder des Urlaubs verwendet. Normalerweise 5 Ihr Thermostat ist auf die oben erwähnten Temperaturen voreingestellt. VS35W und VS35B Installations- / Bedienungshandbuch 17... -
Seite 18: Bedienung - Temperaturlevel Kühlung
Bedienung - Temperaturlevel Kühlung Temperatur bei Anwesenheit. Normalerweise 22 ºC Temperatur bei Abwesenheit. Normalerweise 40 ºC Dies verhindert die Aktivierung der Kühlung bei Abwesenheit. Abendtemperatur. Normalerweise 26 ºC 18 VS35W und VS35B Installations- / Bedienungshandbuch... -
Seite 19: Bedienung - Dauerhafte Temperaturänderung
Bedienung - Dauerhafte Temperaturänderung Permanente niedrige Temperatur einstellen Schalten Verwenden Sie die obere oder untere Pfeiltaste, um die von Ihnen eingestellte Temperatur einzusehen. Um den permanenten Override zu Für wiederholen, falls nötig. beenden, auswählen (siehe unten). VS35W und VS35B Installations- / Bedienungshandbuch 19... - Seite 20 Bedienungshandbuch - Frostschutz Rechte Pfeiltaste verwenden, um Frostfunktion auszuwählen Verwenden Sie die obere Pfeiltaste, um die Frostschutztemperatur auszuwählen Häkchen klicken, um eingestellte Temperatur zu bestätigen. 20 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 21 Bedienungshandbuch – Wechsel Heizung/Kühlung VS35W und VS35B Installations- / Bedienungshandbuch 21...
- Seite 22 Bedienungshandbuch – Wechsel Heizung/Kühlung 22 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 23 Installation - Gerätemenü öffnen Alle drei Tasten Falls Sie die gleichzeitig betätigen Geräteparameter ändern müssen, befolgen Sie die folgenden Schritte. Muss durch den Installateur erfolgen. Dies ist der erste Bildschirm des Gerätemenüs. VS35W und VS35B Installations- / Bedienungshandbuch 23...
- Seite 24 Bodenschutz verwendet. Interne Temperatur gemessen von Thermostat Ein-Aus 0,5 o C +/- 0,25 o C Kühlungssteuerung Ein-Aus 1,0 o C +/- 0,5 o C Stellantriebart NO Normal offen NC Normal geschlossen Ventilschutz- Deaktivieren funktion Aktivieren 24 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 25 Temperatur für Bodenschutz erreicht wird Bodensensor Ausgangsrelais schaltet sich ein, unterer Grenzwert 6-45 wenn Temperatur für Bodenschutz erreicht wird Bodensensor- Ausgangsrelais schaltet sich aus, Limit für Kühlung 6-45 wenn Temperatur für Bodenschutz erreicht wird VS35W und VS35B Installations- / Bedienungshandbuch 25...
- Seite 26 1: Kühlmodus Auf Werkseinstellungen zurücksetzen Nummer 47 Alle drei Tasten eingeben und gleichzeitig drücken drücken. Muss durch den Installateur erfolgen FEHLERBESCHREIBUNG FEHLERCODE Maximale/Minimale Bodentemperatur erreicht Err02 Defekter Bodensensor Err03 Kurzschluss des Bodensensors Err04 26 VS35W und VS35B Installations- / Bedienungshandbuch...
-
Seite 27: Installation - Technische Details
Bemessungsspannung 3 Amp Temperaturskala 5 bis 35ºC, Toleranz 0.5ºC Heizen/Kühlen Manuelle Umschaltung Sensor Luft oder Bodenschutz Geräteparameter Siehe Seite 24 für vollständige Liste der Funktionen Betriebstemperatur 0 bis 50ºC Lagertemperatur -20 bis 60ºC VS35W und VS35B Installations- / Bedienungshandbuch 27... -
Seite 28: Anmerkungen Des Installateurs
Anmerkungen des Installateurs 28 VS35W und VS35B Installations- / Bedienungshandbuch... - Seite 29 Anmerkungen des Installateurs VS35W und VS35B Installations- / Bedienungshandbuch 29...
-
Seite 30: Garantie
Garantie SALUS Controls garantiert, dass das hier beschriebene Produkt frei von Material- oder Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation für einen Zeitraum von fünf Jahren ab Installationsdatum erfüllen wird. Die alleinige Gewährleistungshaftung von SALUS Controls besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen. - Seite 31 Digitaler Thermostat Modelle: VS35W and VS35B VS35W und VS35B Installations- / Bedienungshandbuch 31...
- Seite 32 SALUS Controls ist Mitglied der Computime Gruppe Wir pflegen eine Politik der kontinuierlichen Produktentwicklung. Daher behält die SALUS Controls GmbH sich das Recht vor, Spezifikation, Design und Materialien der in dieser Broschü r e genannten Produkte ohne vorherige Ankü n digung zu ändern.
