Žičani uređaj:
Napomena:
Termostat SQ610 Quantum može da radi bez Univerzalnog gateway-a ili C010RF koordinatora kao standardni
uređaj.

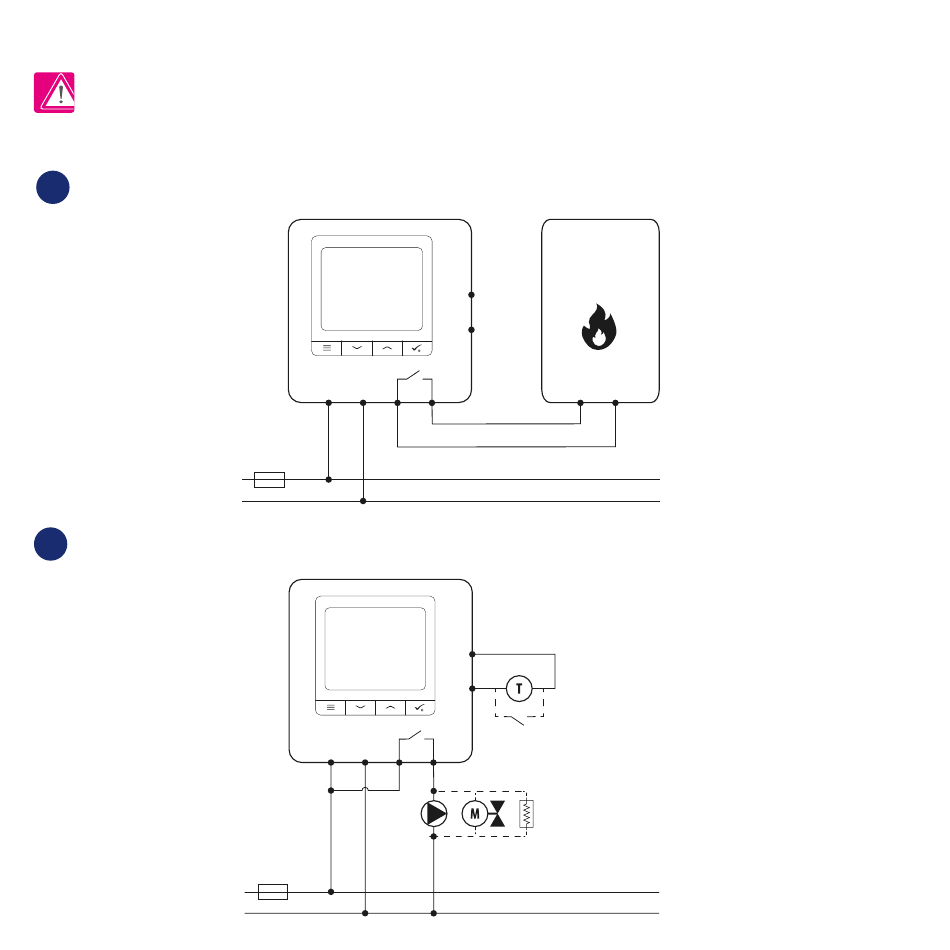

Dijagram povezivanja sa beznaonskim kontaktima ( na primer kontrola kotla):
1
Dijagram povezivanja sa 230VAC kontaktima:
2
12
L N
COM NO
AC 230V
L
N
L
N
COM NO
AC 230V
L
N
S1
S2
PRIKLJUČAK KOTLA *
BOILER CONNECTIO N
S1
S2
S
MAX 3(1) A
*
