Prije što počnete:
Izaberite odgovarajuće mjesto za regulator
Montaža: za montažu regulatora upotrijebiti alat
koji se nalazi u kompletu (montažni šarafovi). Skinuti
stražnji poklopac regulatora kako bi ga montirali na zid.
Nakon toga staviti pravilno regulator na ploču.
Upozorenje:

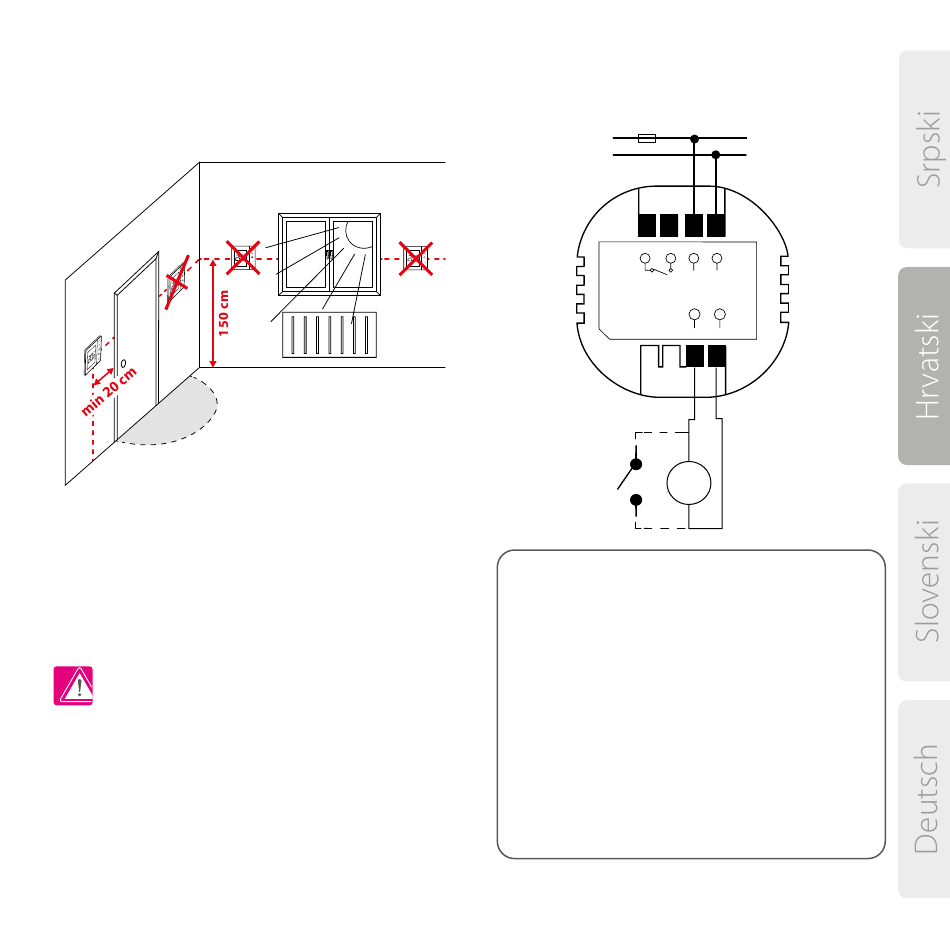

Savršen položaj za montažu regulatora SQ610 iznosi
ok. 1,5 m iznad poda, udaljen od svih izbora toplote
ili hladnog zraka. Nije preporučena montaža regulatora
na vanjskom zidu, tamo gdje je propuh ili na mjestu,
gdje će biti izložen izravnom djelovanju sunčevih zraka.
M
M
Priključna šema
AC 230 V
L
N
COM NO
230V~,50Hz
SQ610
S
T
Pojašnjenje znakova:
S - beznaponski kontakt
T - senzor temperature na primjer FS300
L, N - napajanje 230 V
COM, NO - beznaponski izlazi
Ulazi S1, S2:
- senzor temperature zraka ili poda
- vanjski beznaponski kontakt (ON/OFF) ili senzor
prisustva ( na primjer hotelska kartica)
L N
S1 S2
