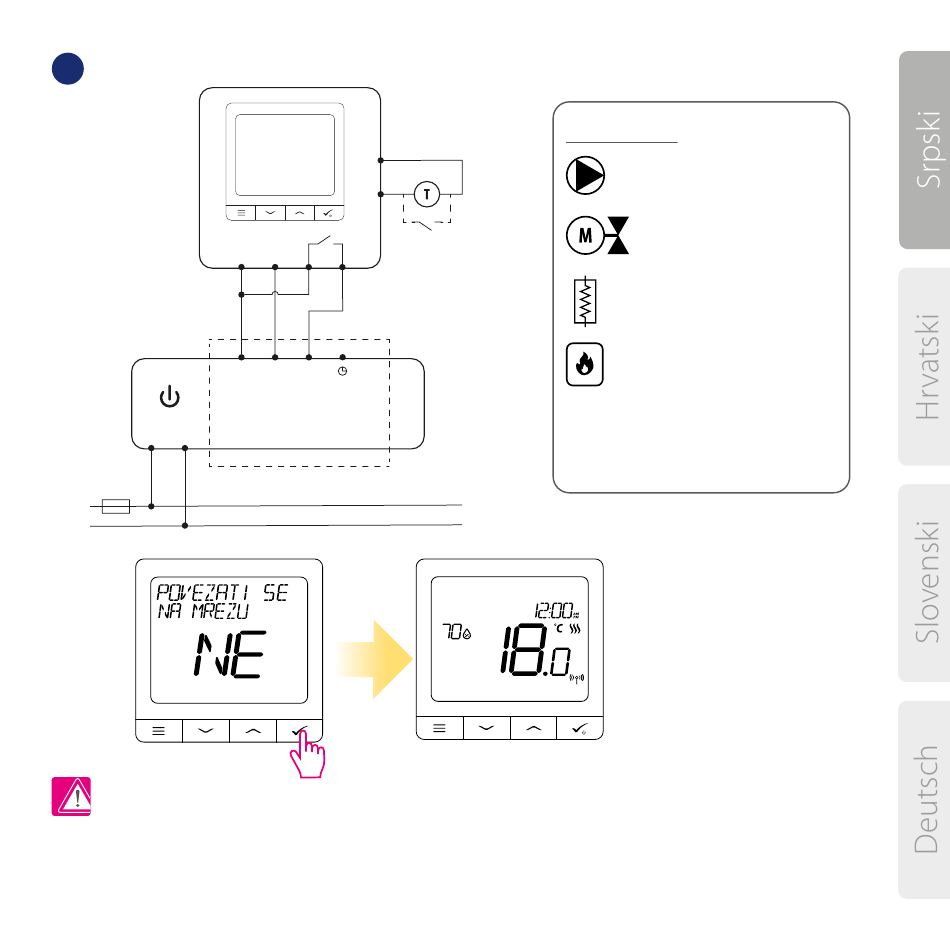

Dijagram povezivanja sa kontaktima kontrolne kutije ( centrale ):
3
KL08 NSB
Snaga
L N
AC 230V
L
N
Napomena:
Samo stojeći SQ610 Quantum termostat bez podrške aplikacije , može se lako dodati na Smart
Home aplikaciju. Sva podešavanja urađena pre dodavanja na aplikaciju će se automatski
prekopirati na Smart Home Aplikaciju.
S1
S2
L N
COM
NO
L N SL
1-8 Zone
1-8 Zones
Legenda:
S
Priključci kotla - priključci kotla za ON/
OFF termostat ( prema uputstvu za
instalaciju kota)
Pumpa
Ventil aktuatora
Grejna podloga
Kotao
