Dijagram Ožičenja - Salus Controls Quantum SQ610 Bedienungsanleitung

Pre nego što krenete:
Izaberite odgovarajuću lokaciju
termostata
Montaža: za montažu termostata možete koristiti pribor
( montažne vijke ). Uklonite zadnji poklopac za montažu
na zid. Nakon toga samo zakačite termostat nazad na
poklopac.
Napomena:
Idealna pozicija montaže termostata je 1.5 m iznad nivoa
poda, udaljeno od izvora grejanja ili hlađenja. Termostat ne bi
trebao biti izložen suncu ili nekim drugim ekstremnim uslovima
kao na primer promaji.
M
M

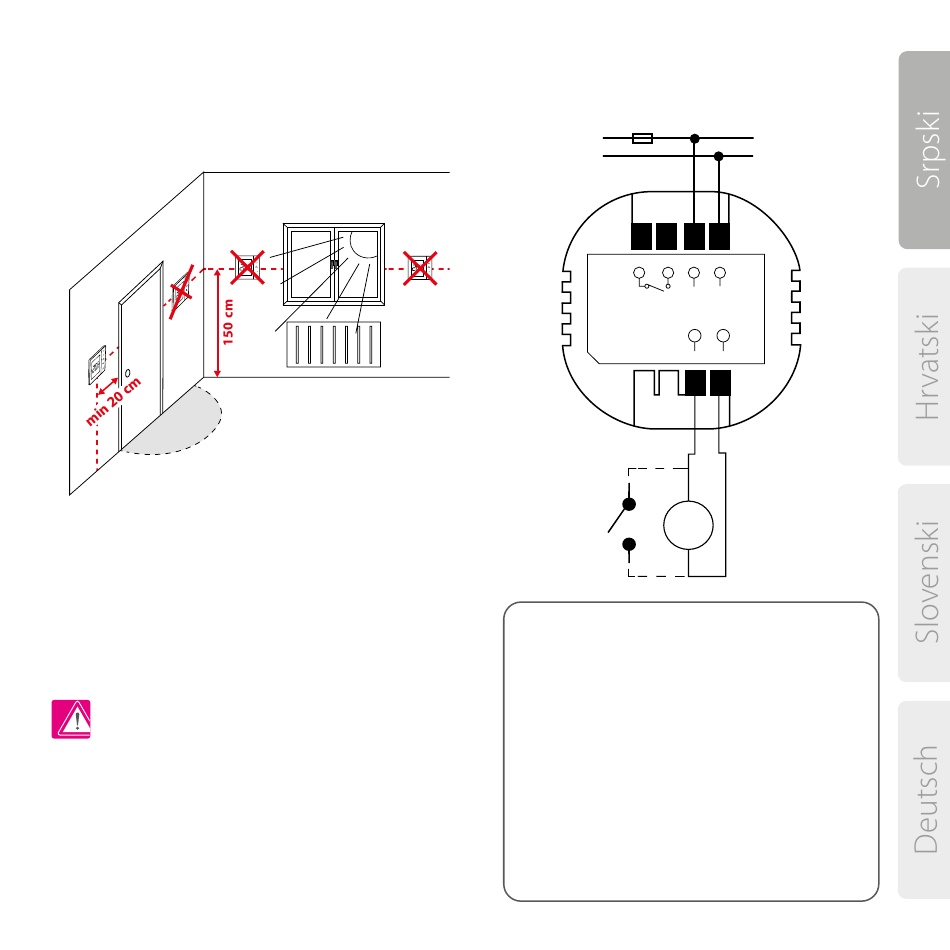

Dijagram ožičenja:
AC 230V
L
N
COM NO
230V~,50Hz
SQ610
S1
S
T
Opis simbola:
S - beznaponski kontakt
T - senzor temperature
L,N - 230 V AC Napajanje
COM, NO - beznaponski izlaz
S1, S2 Terminali:
- podni ili vazdušni senzor temperature
- Eksterni beznaponski kontakt za povezivanje
bilo kog ON/OFF prekidača ili senzora ( Hotelska
kartica)
L N
S2
3
