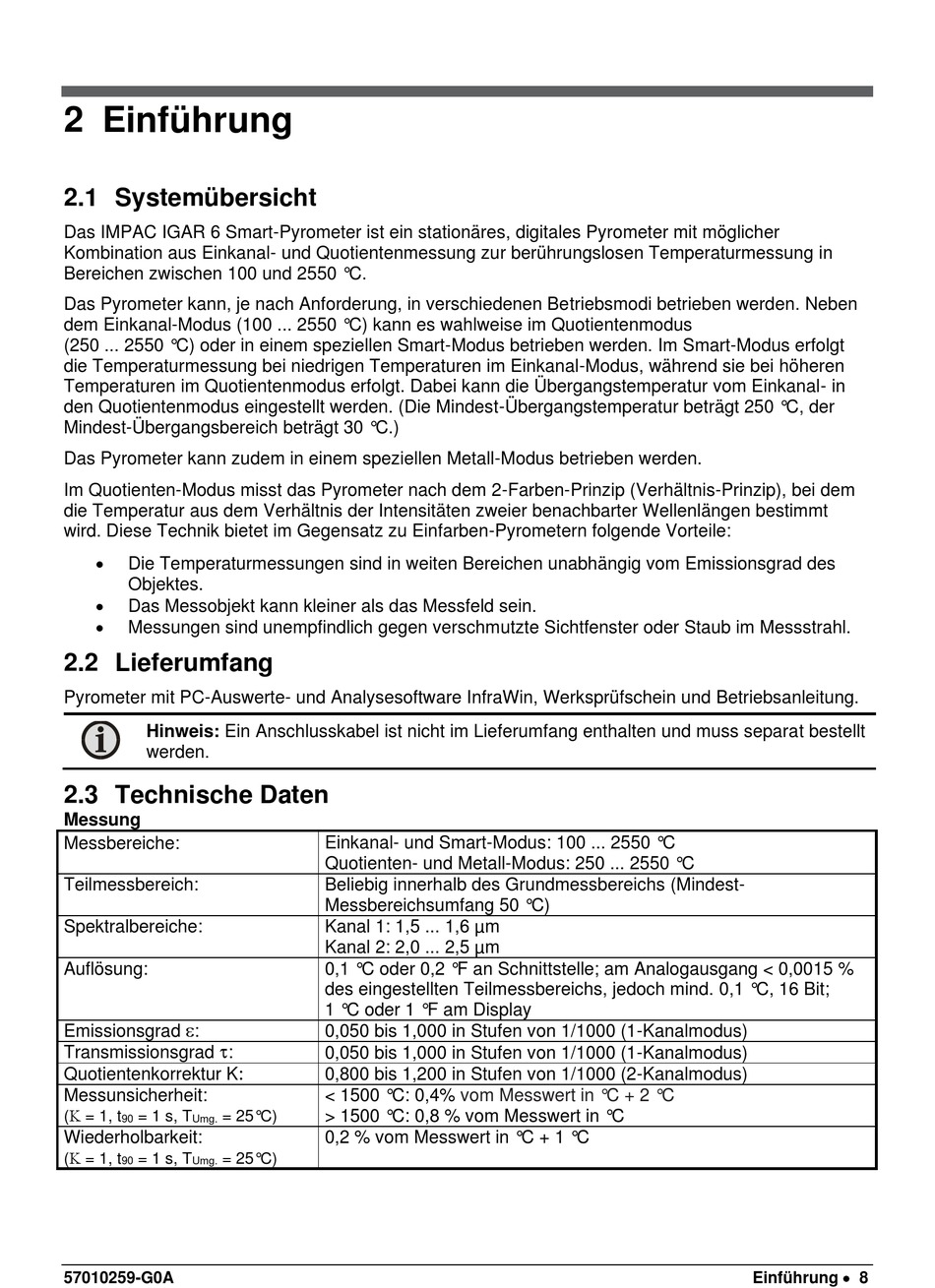

2 Einführung
2.1 Systemübersicht
Das IMPAC IGAR 6 Smart-Pyrometer ist ein stationäres, digitales Pyrometer mit möglicher
Kombination aus Einkanal- und Quotientenmessung zur berührungslosen Temperaturmessung in
Bereichen zwischen 100 und 2550 °C.
Das Pyrometer kann, je nach Anforderung, in verschiedenen Betriebsmodi betrieben werden. Neben
dem Einkanal-Modus (100 ... 2550 °C) kann es wahlweise im Quotientenmodus
(250 ... 2550 °C) oder in einem speziellen Smart-Modus betrieben werden. Im Smart-Modus erfolgt
die Temperaturmessung bei niedrigen Temperaturen im Einkanal-Modus, während sie bei höheren
Temperaturen im Quotientenmodus erfolgt. Dabei kann die Übergangstemperatur vom Einkanal- in
den Quotientenmodus eingestellt werden. (Die Mindest-Übergangstemperatur beträgt 250 °C, der
Mindest-Übergangsbereich beträgt 30 °C.)
Das Pyrometer kann zudem in einem speziellen Metall-Modus betrieben werden.
Im Quotienten-Modus misst das Pyrometer nach dem 2-Farben-Prinzip (Verhältnis-Prinzip), bei dem
die Temperatur aus dem Verhältnis der Intensitäten zweier benachbarter Wellenlängen bestimmt
wird. Diese Technik bietet im Gegensatz zu Einfarben-Pyrometern folgende Vorteile:
•
Die Temperaturmessungen sind in weiten Bereichen unabhängig vom Emissionsgrad des
Objektes.
•
Das Messobjekt kann kleiner als das Messfeld sein.
•
Messungen sind unempfindlich gegen verschmutzte Sichtfenster oder Staub im Messstrahl.
2.2 Lieferumfang
Pyrometer mit PC-Auswerte- und Analysesoftware InfraWin, Werksprüfschein und Betriebsanleitung.
Hinweis: Ein Anschlusskabel ist nicht im Lieferumfang enthalten und muss separat bestellt
werden.
2.3 Technische Daten
Messung
Messbereiche:
Teilmessbereich:
Spektralbereiche:
Auflösung:
Emissionsgrad
:
Transmissionsgrad
:
Quotientenkorrektur K
Messunsicherheit:
( = 1, t
= 1 s, T
= 25°C)
90
Umg.
Wiederholbarkeit:
( = 1, t
= 1 s, T
= 25°C)
90
Umg.
57010259-G0A
Einkanal- und Smart-Modus: 100 ... 2550 °C
Quotienten- und Metall-Modus: 250 ... 2550 °C
Beliebig innerhalb des Grundmessbereichs (Mindest-
Messbereichsumfang 50 °C)
Kanal 1: 1,5 ... 1,6 µm
Kanal 2: 2,0 ... 2,5 µm
0,1 °C oder 0,2 °F an Schnittstelle; am Analogausgang < 0,0015 %
des eingestellten Teilmessbereichs, jedoch mind. 0,1 °C, 16 Bit;
1 °C oder 1 °F am Display
0,050 bis 1,000 in Stufen von 1/1000 (1-Kanalmodus)
0,050 bis 1,000 in Stufen von 1/1000 (1-Kanalmodus)
0,800 bis 1,200 in Stufen von 1/1000 (2-Kanalmodus)
< 1500 °C: 0,4%
vom Messwert in °C + 2 °C
> 1500 °C: 0,8 % vom Messwert in °C
0,2 % vom Messwert in °C + 1 °C
Einführung • 8
