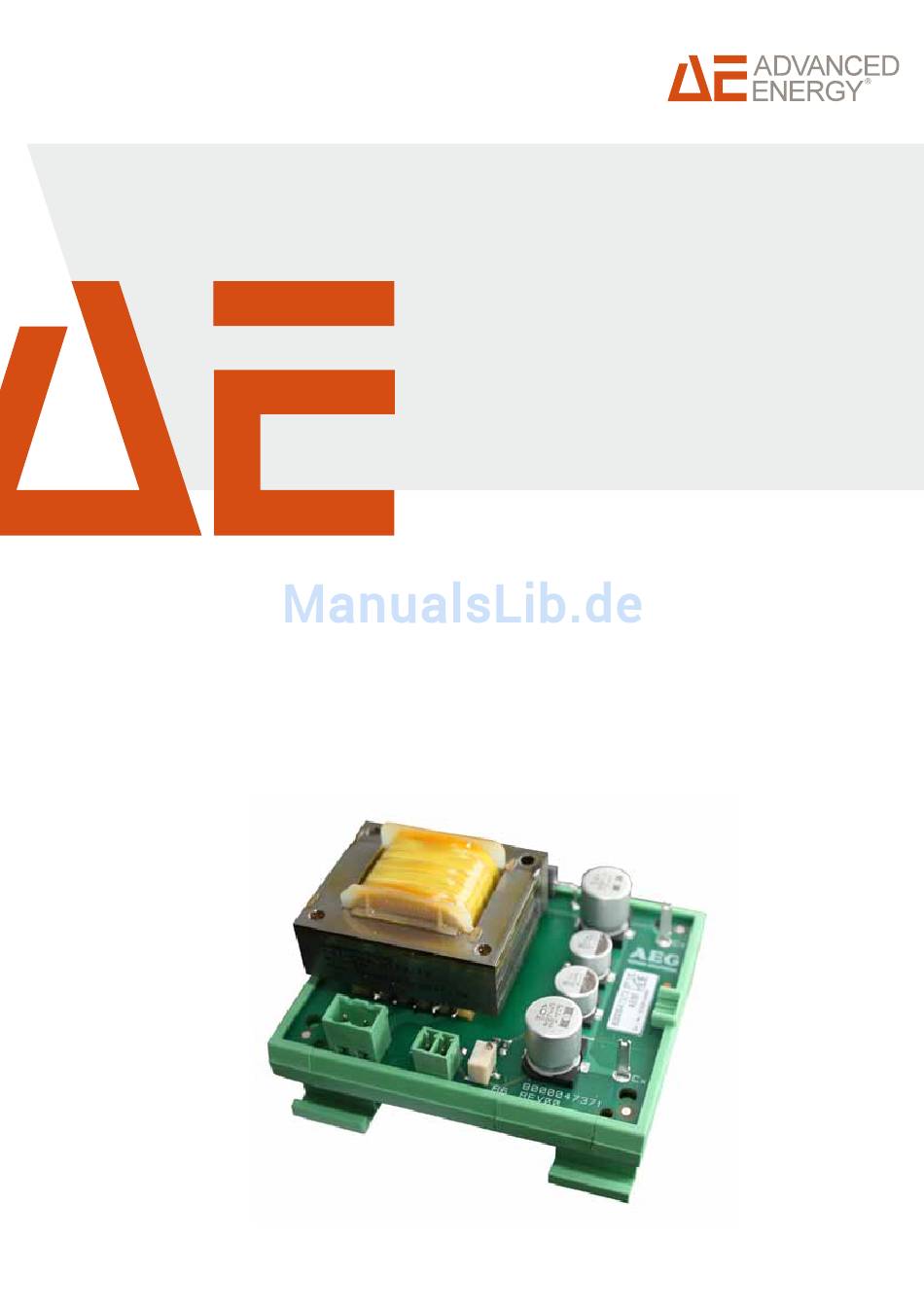

- Seite 1 ZME 1 / ZME 5 ZusatZ-MEssEinrichtung ZME 1 (OrdEr nO. 2.000.003.740) / ZME 5 (OrdEr nO. 2.000.003.741) august 2014 8.000.052.638 dE/En - V2...
-
Seite 2: Inhaltsverzeichnis
2. Bestimmungsgemäße Verwendung 2.1Haftungsausschluss 3. Sicherheit 3.1 Verwendete Symbole 4. Lieferumfang 5. Funktionsbeschreibung 5.1 Allgemeine Beschreibung 5.2 Stromversorgung der ZME 1 / ZME 5 5.3 Montage 5.4 Verdrahtung 6. Erst-Inbetriebnahme 7. Bedienung 8. Außerbetriebnahme / Demontage 9. Technische Daten 10. Maßbild... - Seite 3 ABBILDuNGSVErZEIcHNIS Abb. 1 Genauigkeit der Anzeige Abb. 2 Blockschaltbild Abb. 3 Ansicht von oben Abb. 4 Seitenansicht...
-
Seite 4: Technische Fragen
Themen, wenden Sie sich bitte an unser Team für Leistungssteller: Tel. +49 (0) 2902 763-520 KauFmännische Fragen Bei kaufmännischen Fragen zu Leistungsstellern wenden Sie sich bitte an: Tel. +49 (0) 2902 763-558 service Advanced Energy Industries GmbH Niederlassung Warstein-Belecke Emil-Siepmann-Straße 32 D-59581 Warstein Tel. +49 (0) 2902 763-0 http://www.advanced-energy.de... -
Seite 5: Hinweise Zur Vorliegenden Betriebsanleitung
Die Betriebsanleitung enthält wichtige Hinweise zur Vermeidung von Ge- fahren und hilft Ihnen, die ZME 1 / ZME 5 bestimmungs-gemäß, sicher und sachgerecht zu installieren und zu betreiben. Sollten im Zusammenhang mit der ZME 1 / ZME 5 sicherheitsrele- vante oder sonstige Fragen auftreten, die in dieser Betriebsanleitung nicht geklärt sein sollten, dann wenden Sie sich bitte an unser Team für... -
Seite 6: Gewährleistung Und Haftung
Ersatzteile zur Wartung und reparatur verwendet werden. hanDhaBung Die ZME 1 / ZME 5 ist konstruktiv so aufgebaut, dass alle für die Inbe- triebnahme und den Betrieb notwendigen Maßnahmen ohne Eingriff in das Gerät vorgenommen werden können. Wartungs- und Instandset- zungsarbeiten dürfen ausschließlich von entspre-chend ausgebildetem... - Seite 7 Weitergabe, Vervielfältigung dieser Betriebsanleitung und/ oder Über- nahme mittels elektronischer oder mechanischer Mittel, auch auszugs- weise, bedarf der ausdrücklichen vorherigen schriftlichen Genehmigung der ADVANcED ENErGY INDuSTrIES. © copyright ADVANcED ENErGY INDuSTrIES 2014. Alle rechte vorbehalten. WeiTere cOPYrighT-hinWeise Thyro-™, Thyro-S™, Thyro-A™, Thyro-AX™, Thyro-P™ sind eingetra- genes Warenzeichen der Advanced Energy Industries GmbH.
-
Seite 8: Bestimmungsgemäße Verwendung
Hierzu ist auch die Bedienungsanleitung des Stromwandlers zu beach- ten. anschluss Der Anschluss an der Klemmleiste X1.1 / X1.2 ist im ausgeschalteten Zustand auf sicheren Sitz zu prüfen. inbetriebnahme Vor der Inbetriebnahme muss die ZME 1 / ZME 5 absolut trocken sein (insbesondere auch keine Nässe, keine Betauung). -
Seite 9: Haftungsausschluss
Bei nicht bestimmungsgemäßer Verwendung des Gerätes wird keine Haftung übernommen. Die Verantwortung trägt der Eigentümer, Betrei- ber bzw. Anwender. Jede andere Verwendung der ZME 1 / ZME 5 als die bestim-mungsge- mäße Verwendung ist missbräuchlich und kann Personen gefährden. Bei missbräuchlicher Verwendung erlischt jegliche Haftung des Herstel- lers. -
Seite 10: Sicherheit
Hier werden Hinweise für technische Erfordernisse und zusätzliche Informationen gegeben, die der Benutzer zu beachten hat. 4. LIEFEruMFANG Zum Lieferumfang der ZME 1 / ZME 5 gehören • Baugruppe ZME 1 (Bestellnr. 2.000.003.470) bzw. ZME 5 (Bestellnr. 2.000.003.741) • Betriebsanleitung ZME 1 / ZME 5 (Bestellnr. 8.000.052.638) -
Seite 11: Funktionsbeschreibung
5. FuNKTIONSBEScHrEIBuNG 5.1 ALLGEMEINE BEScHrEIBuNG Die ZME 1 / ZME 5 ist eine Komponente, die als Zusatzmesseinrichtung ZME zur Laststromanzeige im Laststromkreis eines Leistungsstellers in der Betriebsart TAKT verwendet werden kann. Die externe Messung des Stromes bei Taktbetrieb lässt sich bei auch einer niedrigen Taktfrequenz, z.B. -
Seite 12: Stromversorgung Der Zme 1 / Zme
Die Baugruppen ZME 1 / ZME 5 benötigen keine zusätzliche Stromver- sorgung, diese erfolgt aus dem Laststrom. 5.3 MONTAGE Die ZME 1 / ZME 5 wird auf Hutschiene montiert und gestattet eine beliebige Einbaulage. 5.4 VErDrAHTuNG Die ZME 1 / ZME 5 wird entsprechend dem nachfolgenden Blockschalt- bild zusammen mit Leistungssteller und Stromwandler verdrahtet. -
Seite 13: Bedienung
(Polarität beachten) > siehe Abb. 3: Ansicht von oben. WArNuNG VOr GEFÄHrLIcHEr ELEKTrIScHEr SPANNuNG - GEFAHr 7. BEDIENuNG Die ZME 1 / ZME 5 erfordert nach der Inbetriebnahme, bzw. nach dem Einschalten keine weitere betriebsmäßige Bedienung. ß 8. Au ErBETrIEBNAHME / DEMONTAGE Die Außerbetriebnahme bzw. -
Seite 14: Technische Daten
9. TEcHNIScHE DATEN Gewicht ZME 1 / ZME 5 ca. 340g Erforderlicher Stromwandler ZME 1 1 A Sekundärstrom, ≤ 5VA ZME 5 5 A Sekundärstrom, ≤ 5VA Anschlüsse für Stromwandler ZME 1 / ZME 5 X1.1 X1.2 Anschlüsse für Drehspulinstru-... -
Seite 15: Maßbild
10. MAßBILD Abb. 3: Ansicht von oben Abb. 4: Seitenansicht... - Seite 16 Aufgrund unserer kontinuierlichen Weiterentwicklung können die Daten in diesem Dokument ohne vorherige Ankündigung geändert werden. 970.221.4670 Main 970.221.5583 Fax © 2014 Advanced Energy Industries, Inc. All rights reserved. Advanced Energy® and Thyro-P™, Thyro-AX™, Thyro-A™ und Thyro-S™ are trademarks of Advanced www.advanced-energy.com Energy Industries, Inc.
- Seite 18 ZME 1 / ZME 5 additiOnal MEasurMEnt unit ZME 1 (OrdEr nO. 2.000.003.740) / ZME 5 (OrdEr nO. 2.000.003.741) august 2014 8.000.052.638 dE/En - V2...
- Seite 19 2.1 Liabilty disclaimer 3. Safety 3.1 Symbols 4. Scope of supply 5. Functional description 5.1 General description 5.2 Power supply of ZME 1 / ZME 5 5.3 Assembly 5.4 Wiring 6. Initial commissioning 7. Operation 8. Decommissioning / dismantling 9. Technical data...
-
Seite 20: List Of Figures
LIST OF FIGurES Fig. 1 Accuracy of the display Fig. 2 Block diagram Fig. 3 Top view Fig. 4 Side view... - Seite 21 Do you have any commercial queries on power controllers? If so, please get in touch with our team for power controllers. Phone +49 (0) 2902 763-558 service Advanced Energy Industries GmbH Branch Office Warstein-Belecke Emil-Siepmann-Straße 32 D-59581 Warstein Phone +49 (0) 2902 763-0...
-
Seite 22: Information About This Operating Manual
This operating manual contains important information on the pre-vention of hazards and helps you to install and operate the ZME 1 / ZME 5 pro- perly, safely, and for its intended purpose. If a safety-related question or any other questions arise in connec-tion with the ZME 1 / ZME 5 which cannot be clarified in this man-ual, then please contact our power controller team. -
Seite 23: Guarantee And Liability
The ZME 1 / ZME 5 has been designed in such a way as to enable all required commissioning or service work to be carried out without ope- ning the device. Maintenance and service work shall only be carried out by trained qualified personnel. - Seite 24 No part of these operating instructions may be transmitted, repro-duced and/or copied by electronic or mechanical means without the prior ex- press written permission of ADVANcED ENErGY INDuSTrIES. © copyright ADVANcED ENErGY INDuSTrIES 2014. All rights reser- ved. FurTher inFOrmaTiOn On cOPYrighT Thyro-™, Thyro-S™, Thyro-A™, Thyro-AX™...
-
Seite 25: Intended Use
2. INTENDED uSE • The ZME 1 / ZME 5 is a component that is intended for use as a measuring device to display the current of a load, which is con-nected to a power controller in full-wave switching mode. -
Seite 26: Liabilty Disclaimer
It is considered as an abuse of safety regulations if the ZME 1 / ZME 5 is used for purposes other than its intended one; this may endanger per- sons. -
Seite 27: Functional Description
5. FuNcTIONAL DEScrIPTION 5.1 GENErAL DEScrIPTION The ZME 1 / ZME 5 is used as a measuring device to display the current of a load, which is connected to a power controller in full-wave switching mode. The specially designed add-on measuring device enables the user to externally gauge the current in the full-wave switching mode even at a low cycle frequency, e.g., a transformer load. -
Seite 28: Power Supply Of Zme 1 / Zme
5.3 ASSEMBLY The ZME 1 / ZME 5 can be mounted on T-rails in any available position. 5.4 WIrING The ZME 1 / ZME 5 is connected to the power controller and current transducer according to the following block diagram. -
Seite 29: Operation
The ZME subassemblies can only be decommissioned or dismantled when disconnected from the mains. The secondary circuit of the current transformer must then be reconnec- ted. The decommissioning of ZME 1 / ZME 5 has to be done in accordance to Fig. 2: Block diagram. -
Seite 30: Technical Data
9. TEcHNIcAL DATA Weight ZME 1 / ZME 5 approx. 340g required current transformer ZME 1 1 A secondary circuit, ≤ 5VA ZME 5 5 A secondary circuit, ≤ 5VA connections for transformers ZME 1 / ZME 5 X1.1 X1.2... -
Seite 31: Dimensional Drawings
10. DIMENSIONAL DrAWINGS Fig. 3: Top view Fig. 4: Side view... - Seite 32 Aufgrund unserer kontinuierlichen Weiterentwicklung können die Daten in diesem Dokument ohne vorherige Ankündigung geändert werden. 970.221.4670 Main 970.221.5583 Fax © 2014 Advanced Energy Industries, Inc. All rights reserved. Advanced Energy® and Thyro-P™, Thyro-AX™, Thyro-A™ und Thyro-S™ are trademarks of Advanced www.advanced-energy.com Energy Industries, Inc.
