3.1.2 Anschluss an Schnittstelle RS485

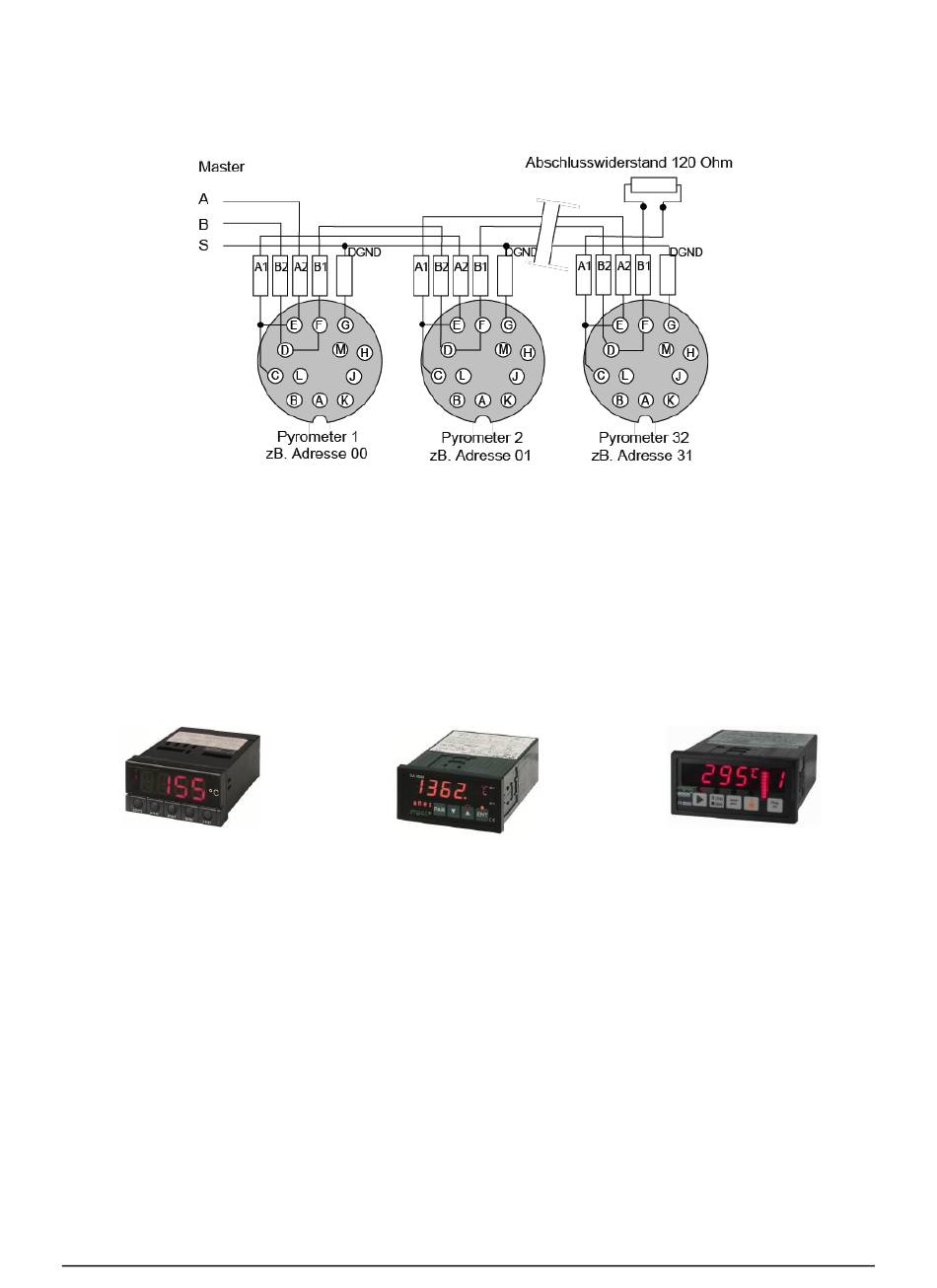

Halb-Duplex-Betrieb: A1 und A2 sowie B1 und B2 sind im 12-poligen Rundsteckverbinder des
Anschlusskabels gebrückt, um lange Stichleitungen und damit Reflektionen zu vermeiden.
RS485-Bussystem
Außerdem schützt dies vor einer Unterbrechung des RS485-Datenbus, wenn ein Anschlussstecker
abgezogen wird. Die Master-Bezeichnungen kennzeichnen die Anschlüsse am RS485 Konverter. Die
Übertragungsgeschwindigkeit der Schnittstelle (in Baud) ist von der Leitungslänge abhängig.
Einstellbar sind Werte zwischen 1200 und 115200 Bd.
3.1.3 Anschluss zusätzlicher Auswertegeräte
Zur Temperaturanzeige des Pyrometers bietet LumaSense reine Anzeigegeräte an (Serie DA 4000).
Außerdem bietet LumaSense Anzeigegeräte, die Funktionen zur Änderung von Pyrometerparametern
bieten (DA 6000 und DA 6000-N) sowie den schnellen digitalen PID-Regler PI 6000 an.
Digitaler Regler
Digitalanzeige
Parametrieranzeige
Zusätzliche Auswertegeräte wie z.B. eine LED-Digitalanzeige benötigen lediglich den Anschluss an
eine Spannungsversorgung sowie die analoge Verbindung mit dem Pyrometer (Ausnahme: Die
Digitalanzeige DA 6000 kann zum Fernparametrieren des Pyrometers auch mit seiner digitalen
Schnittstelle verbunden werden, die Digitalanzeige DA 6000-N muss mit seiner digitalen Schnittstelle
verbunden werden).
Bedienelemente und Installation • 15
