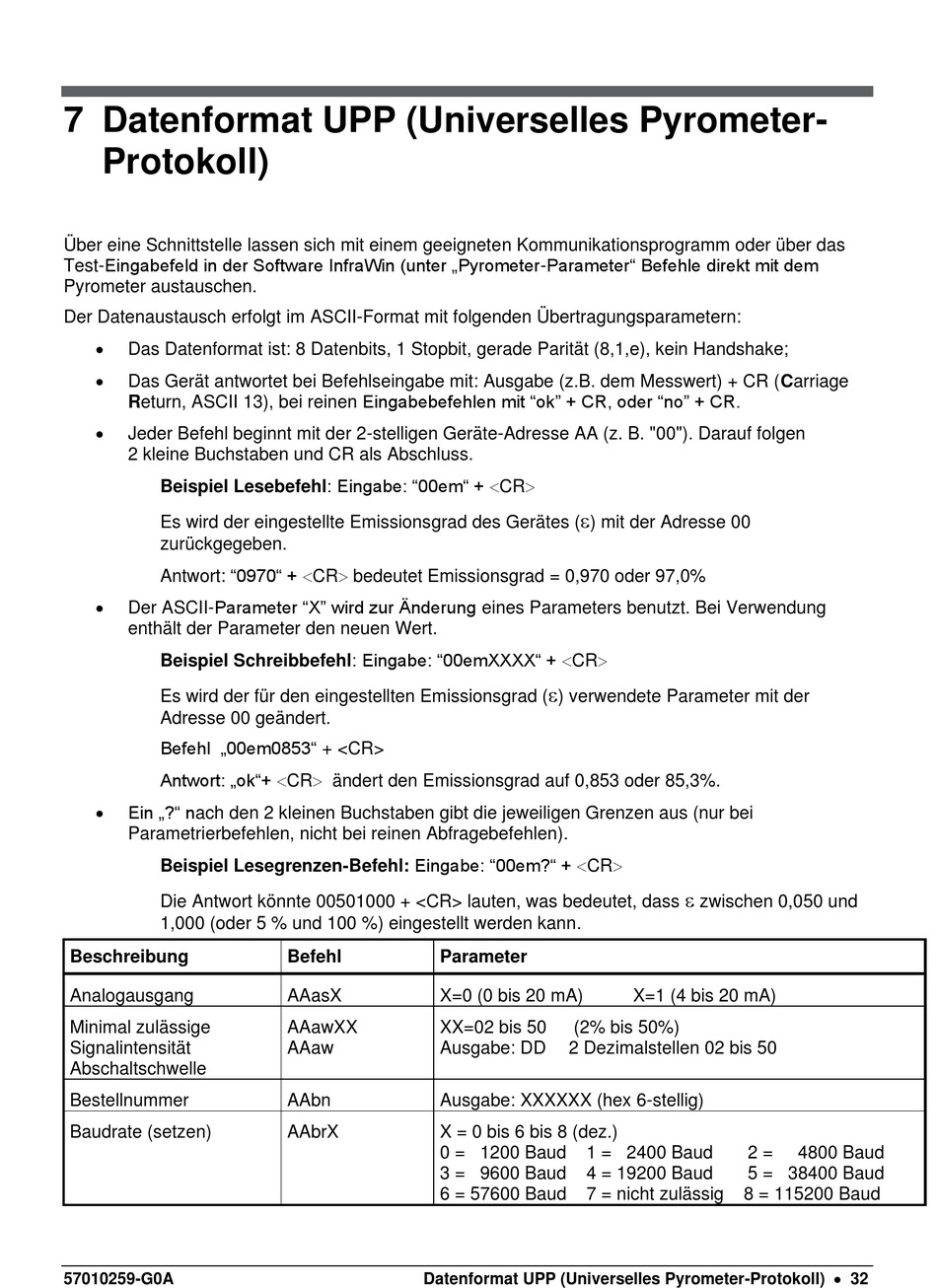

7 Datenformat UPP (Universelles Pyrometer-
Protokoll)
Über eine Schnittstelle lassen sich mit einem geeigneten Kommunikationsprogramm oder über das
Test-Eingabefeld in der Software InfraWin (unter „Pyrometer-Parameter" Befehle direkt mit dem
Pyrometer austauschen.
Der Datenaustausch erfolgt im ASCII-Format mit folgenden Übertragungsparametern:
•
Das Datenformat ist: 8 Datenbits, 1 Stopbit, gerade Parität (8,1,e), kein Handshake;
•
Das Gerät antwortet bei Befehlseingabe mit: Ausgabe (z.B. dem Messwert) + CR (Carriage
Return, ASCII 13), bei reinen Eingabebefehlen mit "ok" + CR, oder "no" + CR.
•
Jeder Befehl beginnt mit der 2-stelligen Geräte-Adresse AA (z. B. "00"). Darauf folgen
2 kleine Buchstaben und CR als Abschluss.
Beispiel Lesebefehl: Eingabe: "00em" + CR
Es wird der eingestellte Emissionsgrad des Gerätes (
zurückgegeben.
Antwort: "0970" + CR bedeutet Emissionsgrad = 0,970 oder 97,0%
•
Der ASCII-Parameter "X" wird zur Änderung eines Parameters benutzt. Bei Verwendung
enthält der Parameter den neuen Wert.
Beispiel Schreibbefehl: Eingabe: "00emXXXX" + CR
Es wird der für den eingestellten Emissionsgrad (
Adresse 00 geändert.
Befehl „00em0853" + <CR>
Antwort: „ok"+ CR ändert den Emissionsgrad auf 0,853 oder 85,3%.
•
Ein „?" nach den 2 kleinen Buchstaben gibt die jeweiligen Grenzen aus (nur bei
Parametrierbefehlen, nicht bei reinen Abfragebefehlen).
Beispiel Lesegrenzen-Befehl: Eingabe: "00em?" + CR
Die Antwort könnte 00501000 + <CR> lauten, was bedeutet, dass
1,000 (oder 5 % und 100 %) eingestellt werden kann.
Beschreibung
Analogausgang
Minimal zulässige
Signalintensität
Abschaltschwelle
Bestellnummer
Baudrate (setzen)
57010259-G0A
Befehl
Parameter
AAasX
X=0 (0 bis 20 mA)
AAawXX
XX=02 bis 50
AAaw
Ausgabe: DD
AAbn
Ausgabe: XXXXXX (hex 6-stellig)
AAbrX
X = 0 bis 6 bis 8 (dez.)
0 = 1200 Baud
3 = 9600 Baud
6 = 57600 Baud
Datenformat UPP (Universelles Pyrometer-Protokoll) • 32
) mit der Adresse 00
) verwendete Parameter mit der
zwischen 0,050 und
X=1 (4 bis 20 mA)
(2% bis 50%)
2 Dezimalstellen 02 bis 50
1 = 2400 Baud
4 = 19200 Baud
7 = nicht zulässig
2 =
4800 Baud
5 = 38400 Baud
8 = 115200 Baud
