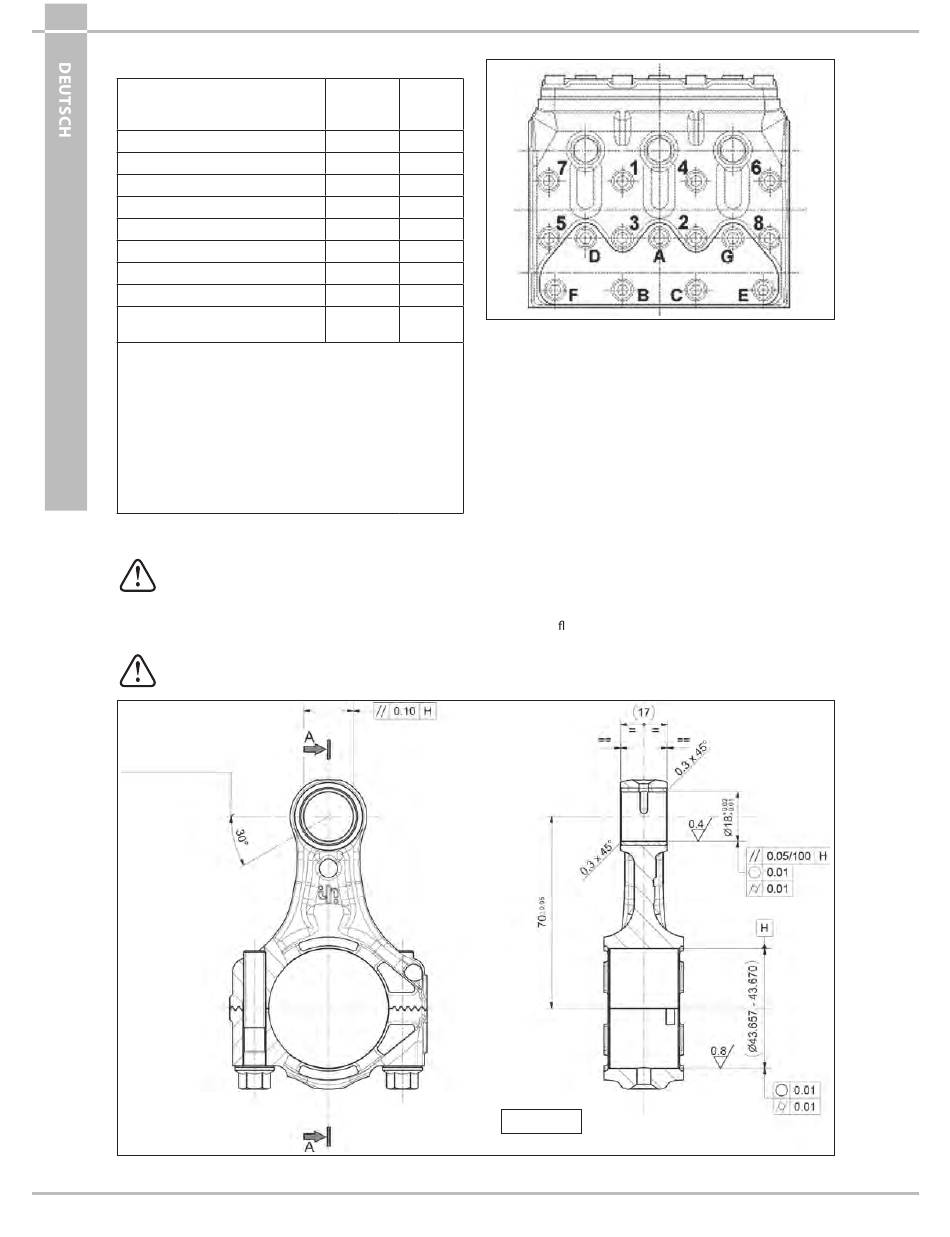

3 EICHWERTE FÜR DEN SCHRAUBENANZUG

Beschreibung

Befestigungsschraube Deckel
Befestigungsschraube Kolben
Befestigungsschraube Pleueldeckel
Bef.-Schraube Ventildeckel - SS - SW
Befestigungsschraube Ventildeckel - SN
Befestigungsschraube Kopf
Befestigungsschraube Flansch Typ „A"
Befestigungsschraube Glocke SAE C
Befestigungsschraube Flansch 2.
Zapfwelle
* Die Befestigungsschrauben des Pleueldeckels müssen unter
Berücksichtigung der Phasen auf Seite 38 angezogen werden.
** Die Befestigungsschrauben des Kopfes mit einem
Drehmomentschlüssel und durch Schmieren des Gewin-
deschafts gemäß der Reihenfolge in Abb. 24 festziehen.
*** Die Befestigungsschrauben der Ventildeckel mit einem
Drehmomentschlüssel und durch Schmieren des Gewin-
deschafts gemäß der Reihenfolge in Abb. 24 festziehen.
**** Die Befestigungsschrauben des Flanschs der 2. Zapfwelle
muss mit einem Drehmomentschlüssel unter
Verwendung von Loctite 243 Blau angezogen werden.
4

AUSTAUSCH DER PLEUELAUGENBUCHSE

Sollte im Zuge der Wartungsarbeiten der Austausch der Pleuelaugenbuchse erforderlich sein, gehen Sie folgendermaßen vor:
Nehmen Sie die abgenutzte Buchse äußerst vorsichtig heraus, um die Aufnahme an der Pleuelstange nicht zu
beschädigen oder zu zerkratzen.
Setzen Sie die neue Buchse im Kaltzustand und stellen Sie dabei sicher, dass:
• die Schmierbohrung mit der entsprechenden Bohrung an der Pleuelstange uchtet;
• der Verbindungsschlitz ausgerichtet ist, wie in Abb. 25 gezeigt.
Führen Sie anschließend die mechanischen Bearbeitungen unter strikter Einhaltung der Maße und Toleranzen in
Abb. 25 aus.
Ausrichtung
Verbindungsschlitz
Pos. Ex- Anzugs-
plosions- moment
zeichnung Nm
9 10
28 20
16 30*
36 35**
36 80**
35 35***
55 22
57 40
65 145****
44
SCHN. A-A
Abb. 24
Abb. 25
