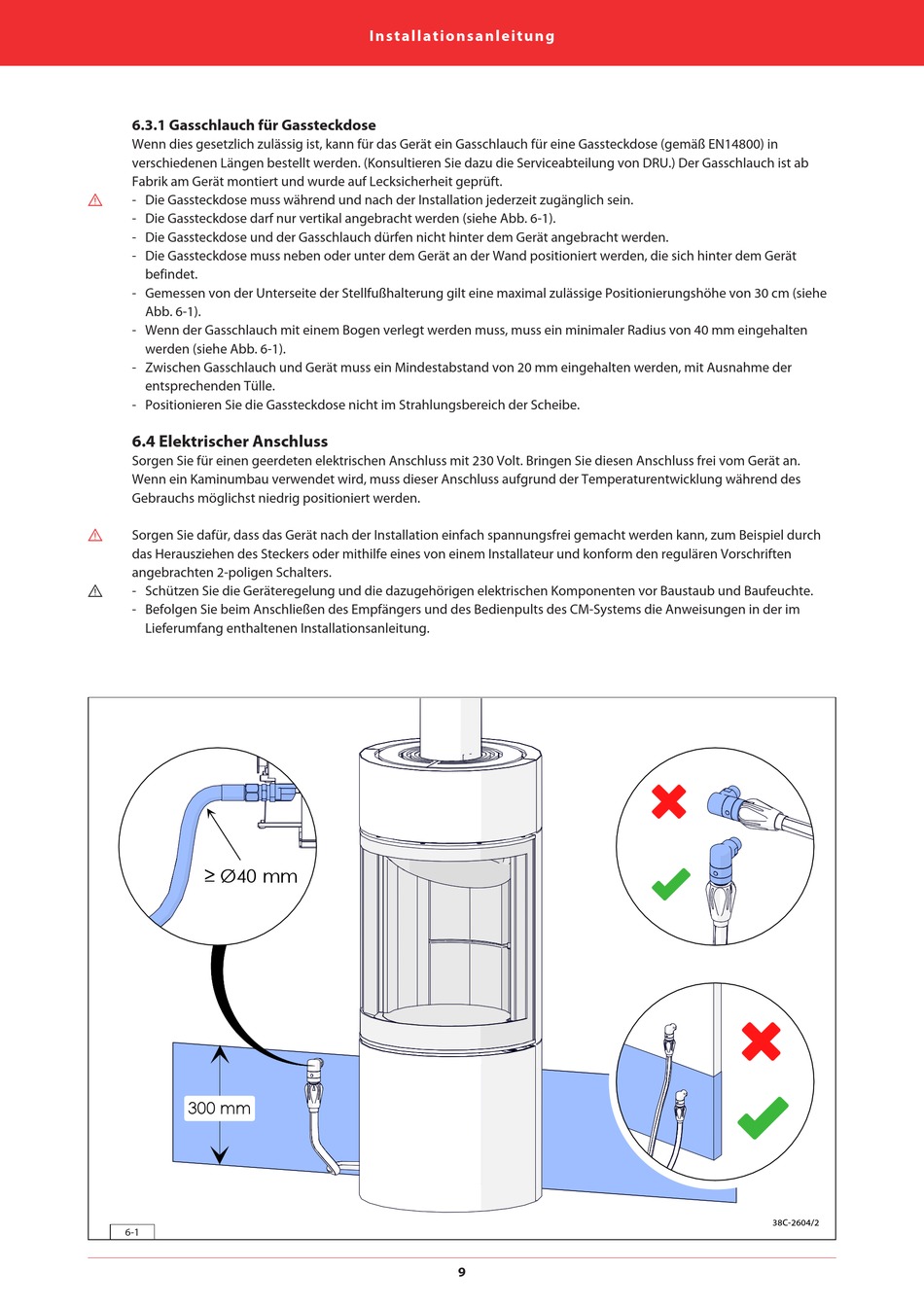

6.3.1 Gasschlauch für Gassteckdose
Wenn dies gesetzlich zulässig ist, kann für das Gerät ein Gasschlauch für eine Gassteckdose (gemäß EN14800) in
verschiedenen Längen bestellt werden. (Konsultieren Sie dazu die Serviceabteilung von DRU.) Der Gasschlauch ist ab
Fabrik am Gerät montiert und wurde auf Lecksicherheit geprüft.
3
- Die Gassteckdose muss während und nach der Installation jederzeit zugänglich sein.
- Die Gassteckdose darf nur vertikal angebracht werden (siehe Abb. 6-1).
- Die Gassteckdose und der Gasschlauch dürfen nicht hinter dem Gerät angebracht werden.
- Die Gassteckdose muss neben oder unter dem Gerät an der Wand positioniert werden, die sich hinter dem Gerät
befindet.
- Gemessen von der Unterseite der Stellfußhalterung gilt eine maximal zulässige Positionierungshöhe von 30 cm (siehe
Abb. 6-1).
- Wenn der Gasschlauch mit einem Bogen verlegt werden muss, muss ein minimaler Radius von 40 mm eingehalten
werden (siehe Abb. 6-1).
- Zwischen Gasschlauch und Gerät muss ein Mindestabstand von 20 mm eingehalten werden, mit Ausnahme der
entsprechenden Tülle.
- Positionieren Sie die Gassteckdose nicht im Strahlungsbereich der Scheibe.

6.4 Elektrischer Anschluss

Sorgen Sie für einen geerdeten elektrischen Anschluss mit 230 Volt. Bringen Sie diesen Anschluss frei vom Gerät an.
Wenn ein Kaminumbau verwendet wird, muss dieser Anschluss aufgrund der Temperaturentwicklung während des
Gebrauchs möglichst niedrig positioniert werden.
3
Sorgen Sie dafür, dass das Gerät nach der Installation einfach spannungsfrei gemacht werden kann, zum Beispiel durch
das Herausziehen des Steckers oder mithilfe eines von einem Installateur und konform den regulären Vorschriften
angebrachten 2-poligen Schalters.
3
- Schützen Sie die Geräteregelung und die dazugehörigen elektrischen Komponenten vor Baustaub und Baufeuchte.
- Befolgen Sie beim Anschließen des Empfängers und des Bedienpults des CM-Systems die Anweisungen in der im
Lieferumfang enthaltenen Installationsanleitung.
≥ Ø40 mm
300 mm
6-1
I nst allati on sanl eitung
9
38C-2604/2
