Metro 130XT-2 RCH
Metro 130XT-3 RCH
G20/G25/G25.3 (Erdgas) G31 (Propan)
Installationsanleitung
Dieses Dokument bitte sorgfältig aufbewahren.
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dru Metro 130XT-2 RCH

Inhaltszusammenfassung für Dru Metro 130XT-2 RCH

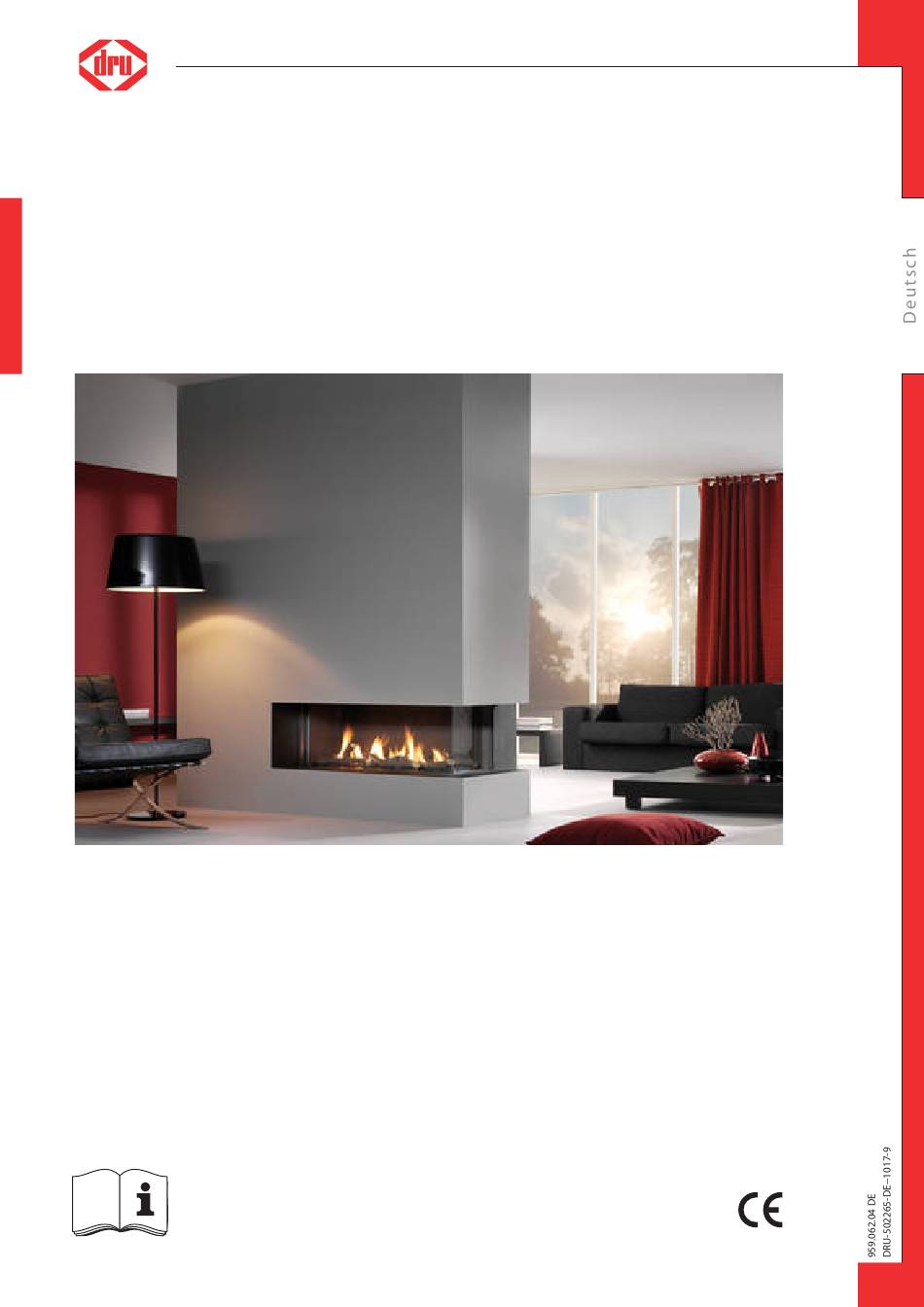

  • Seite 1 Metro 130XT-2 RCH Metro 130XT-3 RCH G20/G25/G25.3 (Erdgas) G31 (Propan) Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren.

  • Seite 2: Inhaltsverzeichnis

    5.1 Gastyp 5.1.1 Umrüsten auf eine andere Gasart 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.8.1 Allgemein...

  • Seite 3: Einleitung

    Diese Installationsanleitung vollständig und sorgfältig durchlesen und die Anweisungen einhalten, bevor das Gerät installiert wird. Wenn das DRU PowerVent-System® oder das DRU CM-System® verwendet wird, muss auch die dazu gehörende Installationsanleitung vollständig und sorgfältig gelesen werden, bevor mit der Installation begonnen wird.

  • Seite 4: Sicherheit

    Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Ø Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden. Ø Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text).

  • Seite 5: Prinzip Des Zündzyklus

    IN S T A LLA TION S A N LE ITU N G 3.4 Prinzip des Zündzyklus Im Folgenden wird kurz beschrieben, wie dieses Gerät gezündet wird. Das Gerät ist ausgeschaltet und wird mithilfe der Fernbedienung eingeschaltet. Der Empfänger im Gerät empfängt von der Fernbedienung das Signal zum Starten des Zündprozesses.

  • Seite 6: Umrüsten Auf Eine Andere Gasart

    Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 8A/250VAC/30VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von Dru. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Anlage 3, Abb. 36). Der Schaltkontakt ist nicht polarisiert.

  • Seite 7: Montage Eines Einbaugeräts

    5.5 Montage eines Einbaugeräts (wenn zutreffend) Nicht alle Einbaugeräte von DRU werden standardmäßig mit einem Schaltkasten geliefert. Einbaugeräte müssen mit dem DRU-Schaltkasten eingebaut werden. Dieser Schaltkasten ist erforderlich, um eine !Achtung nachhaltige, sichere und einwandfreie Funktion zu gewährleisten. Der DRU-Schaltkasten ist separat erhältlich.

  • Seite 8: Montage Des Schaltkastens

    Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen! In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock und, ® wenn zutreffend, die zum DRU Powervent System gehörenden Komponenten. Bei der Montage des Schaltkastens wie folgt vorgehen (siehe Anlage 3, Abb. 3 für Details): Ø...

  • Seite 9: Konzentrisches System

    Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand.

  • Seite 10: Montage Des Konzentrischen Systems

    I N S T A LLA T I ON S A N L E I T U N G Das konzentrische System mit Windschutzeinrichtung an der Außenwand oder Windschutzeinrichtung über Dach muss die folgenden Auflagen erfüllen: • In Anlage 2 (Tabelle 4 oder 5) ist angegeben, ob eine minimale vertikale Länge eines konzentrischen Rohres angeschlossen werden muss.

  • Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr (C91)

    150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr angeschlossen werden. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen.

  • Seite 12: Ergänzende Anweisungen

    I N S T A LLA T I ON S A N L E I T U N G 5.10 Ergänzende Anweisungen Ø Befestigen Sie das Gerät mithilfe von Wandmontagebügeln (B) an der Wand (siehe Anlage 3, Abb. 1). !Tipp Für dieses Gerät sind Verlängerungsfüße erhältlich.

  • Seite 13: Ausbauen Der Seitenscheibe

    IN S T A LLA TION S A N LE ITU N G Gerät mit Glas auf 2 Seiten (siehe Anlage 3, Abb. 7): Ø Schieben Sie (wenn zutreffend) die untere Zierleiste (A) nach vorne, diese braucht nicht herausgenommen zu werden.

  • Seite 14: Justierung Des Geräts

    I N S T A LLA T I ON S A N L E I T U N G 5.13 Justierung des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut funktioniert. Dazu wird eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut. Die Bedingungen für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über Dach finden Sie in Anlage 2, in den Tabellen 4, 5 und 6.

  • Seite 15: Holzblock-Set

    IN S T A LLA TION S A N LE ITU N G 5.14.1 Holzblock-Set Das Holzblock-Set besteht aus Vermiculit (siehe Anlage 3, Abb. 15), Chips (siehe Anlage 3, Abb. 16), Glühmaterial (siehe Anlage 3, Abb. 17) und mehreren Ästen (siehe Anlage 3, Abb. 18). In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben.

  • Seite 16: Ansteuerung/Bedienung

    IN S TA LLA TION S A N L E I T U N G 6. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3, Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3, Abb.

  • Seite 17: Verbindung Über "Modbus"-Protokoll

    Lieferanten des Domotica-Systems erhältlich. 6.2.2.2 Ansteuerung über eine Applikation Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Wie folgt vorgehen, um den Kaminofen über eine Applikation anzusteuern: Ø...

  • Seite 18: Endkontrolle

    I N S T A LLA T I ON S A N L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein.

  • Seite 19: Flammenbild

    IN S T A LLA TION S A N LE ITU N G Ø Der Hauptbrenner sollte ab jetzt schnell zünden. Ø Die Scheibe nach dem ersten Zünden reinigen (siehe Kapitel 8). !Tipp Bei der Kontrolle, ob der Hauptbrenner weiter brennt, ist es möglich, dass dieser trotzdem noch nach 15 Sekunden ausgeht.

  • Seite 20: Ersatzteile

    Fingerabdrücke auf der/den Scheibe(n) vermeiden/beseitigen, da diese andernfalls einbrennen. • Die Scheibe(n) ausschließlich mit DRU Scheibenreiniger reinigen; alle anderen Mittel können die Scheibe(n) beschädigen und/oder angreifen. Weitere Informationen sind auf unserer Website www.dru.nl zu finden oder bei Ihrem Händler erhältlich.

  • Seite 21: Anlage 1 Störungen

    IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust Kommunikationskabel hat Dafür sorgen, dass die zwischen Empfänger und keinen Kontakt Anschlüsse des Brennerautomat Kommunikationskabels einen guten Kontakt herstellen Kommunikationskabel Kommunikationskabel defekt...

  • Seite 22: Fehlermeldungen

    I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ionisierungsstift falsch Den Stift an der richtigen (Fortsetzung) eingesetzt Stelle einsetzen Ionisierungsstift blockiert Eventuell Vermiculit oder (Ionisierungsstrom messen, Chips vom Brenner entfernen...

  • Seite 23: Anlage 2 Tabellen

    IN S T A LLA TION S A N LE ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Installationsanleitung Bedienungsanleitung Holzblock-Set / Kiesel-Set Glühmaterial Drosselschieber Schablone für den Drosselschieber Fernbedienung Netzkabel Bedienungsluke Montage-Set für Plateau Separat erhältlich Ersatz-Parkerschrauben für die Montage der Scheiben Keilbolzen...
  • Seite 24 I N S T A LL A T I O N S A N L E I T U N G Tabelle 2: Technische Daten Modellkennung(en) Metro 130XT-2 RCH / Metro 130XT-3 RCH Gerätetyp Einbau Verbrennung Raumluftunabhängige Verbrennung Zu- und Abfuhrsystem Konzentrisch 200/130 Ausführung des Flammenschutzes...
  • Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3/G31...
  • Seite 26 I N S T A LL A T I O N S A N L E I T U N G Zulässigkeit und Bedingungen für das konzentrische System mit Windschutzeinrichtung über Dach Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25/ Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern...

  • Seite 27: Anlage 3 Abbildungen

    IN S T A LLA TION S A N LE ITU N G Anlage 3 Abbildungen 1380 1416 1300 38C-2023/0 Metro 130XT-3 RCH 1320,5 1404 1276,5 Metro 130XT-2 RCH...
  • Seite 28 I N S T A LLA T I ON S A N L E I T U N G Tot. min Tot. min 200 cm2 200 cm2 Metro 130 XT-2 RCH Metro 130 XT-3 RCH 38c-2024 1395 1310 1400...
  • Seite 29 IN S T A LLA TION S A N LE ITU N G 1326 1286 1330...
  • Seite 30 I N S T A LL A T I O N S A N L E I T U N G 38C-1868 d /0...
  • Seite 31 IN S T A LLA TION S A N LE ITU N G 1x90° 38c-744zi 0 - 5m...
  • Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38c-1664/0...
  • Seite 33 IN S T A LLA TION S A N LE ITU N G 38C-1662/0...
  • Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38P-0263 38P-0432 38P-0433 38P-0434...
  • Seite 35 IN S T A LLA TION S A N LE ITU N G 38p-0023 38p-0022 38P-0028 /1 38P-0169...
  • Seite 36 I N S T A LL A T I O N S A N L E I T U N G 38p-0443 38P-0442 38p-0444...
  • Seite 37 IN S T A LLA TION S A N LE ITU N G 38P-0445 38P-0446 38P-0447...
  • Seite 38 I N S T A LL A T I O N S A N L E I T U N G 38p-0486 38p-0487...
  • Seite 39 IN S T A LLA TION S A N LE ITU N G 0 – 3 V Modbus WiFi 38C-1871 /0 Router 38p-0320 /0 – 0 – 3V...
  • Seite 40 I N S T A LL A T I O N S A N L E I T U N G     І     І     І     І...
  • Seite 41 IN S T A LLA TION S A N LE ITU N G Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min. 100 mm...
  • Seite 42 I N S T A LL A T I O N S A N L E I T U N G...
  • Seite 43 IN S T A LLA TION S A N LE ITU N G...
  • Seite 44 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
