6.5 Komponenten der Geräteregelung

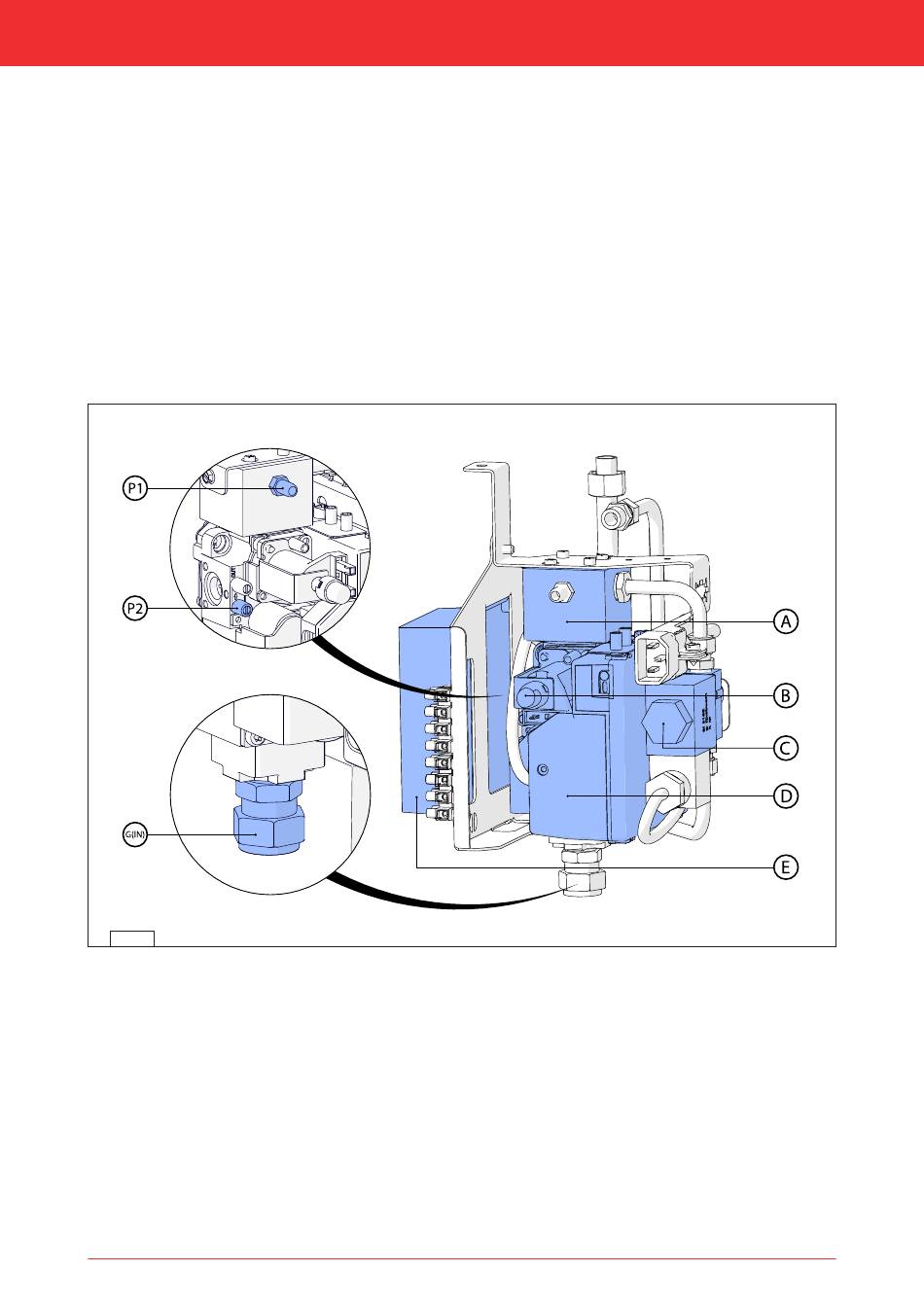

Die Geräteregelung besteht aus folgenden Komponenten (siehe Abb. 6-2):
38C-2596/2
6-2
A: Verteilerblock; dient zum Anschließen der Brenner
B: Hauptventil; regelt die Gaszufuhr zum Hauptbrenner und zum Ventil für den zweiten Brenner
C: Ventil für zweiten Brenner; schaltet/regelt die Gaszufuhr zum zweiten Brenner (wenn zutreffend)
D: Controller (ESYS); steuert den Zündvorgang und kontrolliert in Bezug auf eine sichere Funktion
E: Empfänger (DFGT); sorgt für die Ansteuerung des Geräts
P1: Druckmessnippel 1; Brennerdruck
P2: Druckmessnippel 2; Vordruck
G
: Gasanschluss; Anschluss des Gasregelblocks an das Gasnetz
(IN)
