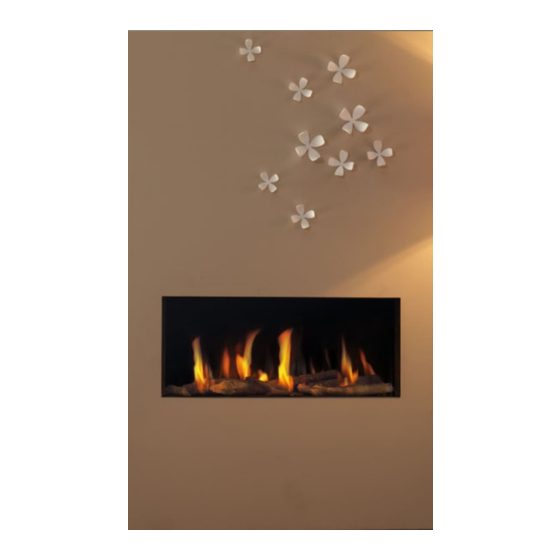

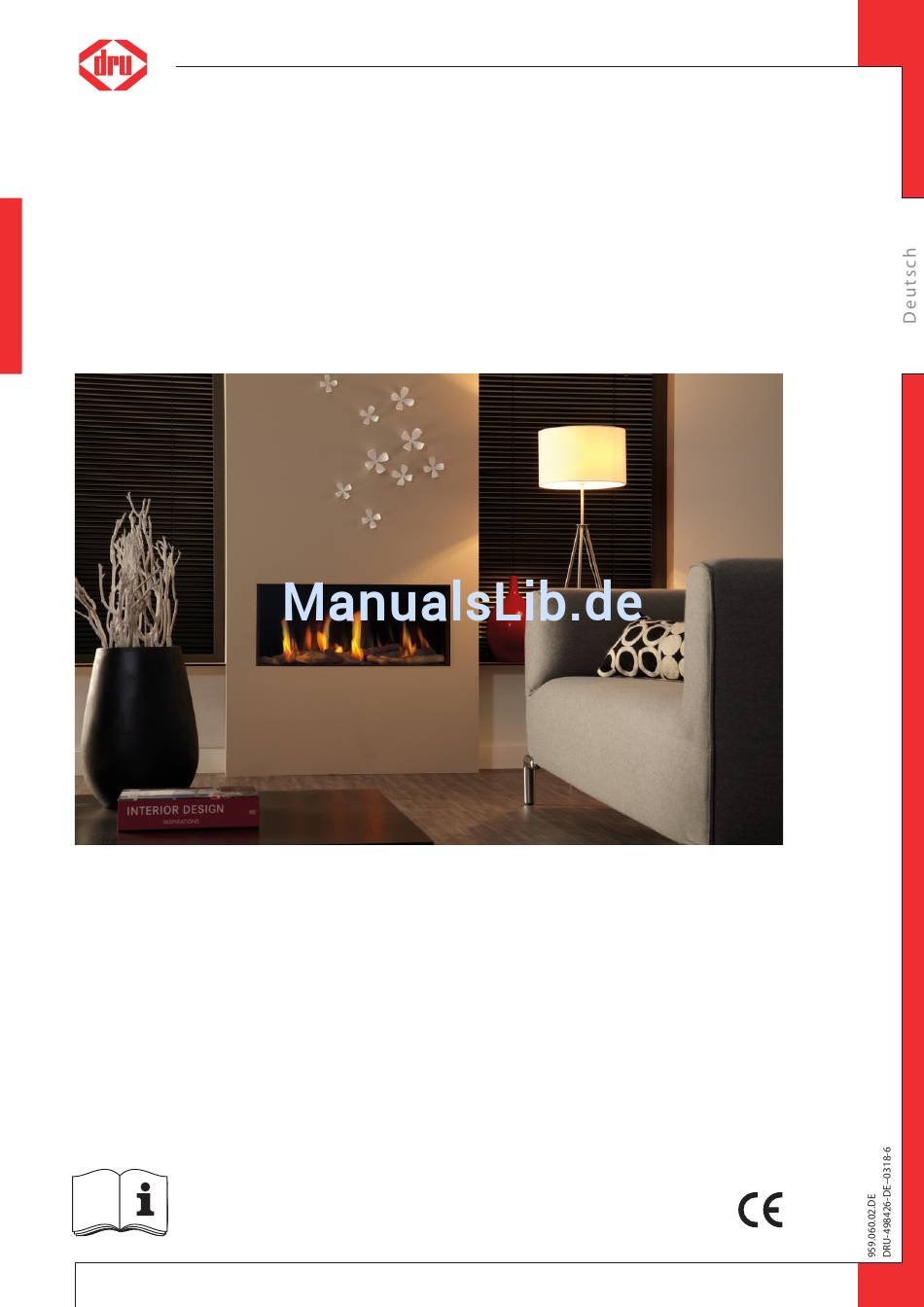

- Seite 1 Metro 80XT RCH Metro 80XT Tunnel RCH G20/G25/G25.3 (Erdgas) G31 (Propan) 38p-0457 Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren.
-
Seite 2: Inhaltsverzeichnis
4. Auspacken 5. Installation 5.1 Gastyp 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.8.1 Allgemein 5.8.2 Aufbau des konzentrischen Systems... -
Seite 3: Einleitung
IN S T A LLA TION S A N LE ITU N G 1. Einleitung Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Dieses Gerät ist mit einer CE-Kennzeichnung versehen und erfüllt damit die grundlegenden Anforderungen der europäischen... -
Seite 4: Sicherheit
Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Ø Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden. Ø Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text). -
Seite 5: Prinzip Des Zündzyklus
IN S T A LLA TION S A N LE ITU N G Ø Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. -
Seite 6: Installation
Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 0,5A/250VAC/30VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von Dru. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Anlage 3, Abb. 36). Der Schaltkontakt ist nicht polarisiert. -
Seite 7: Aufstellen Des Geräts
(wenn zutreffend) Nicht alle Einbaugeräte von DRU werden standardmäßig mit einem Schaltkasten geliefert. !Achtung Einbaugeräte müssen mit dem DRU-Schaltkasten eingebaut werden. Dieser Schaltkasten ist erforderlich, um eine nachhaltige, sichere und einwandfreie Funktion zu gewährleisten. Der DRU-Schaltkasten ist separat erhältlich. Ausnahmen sind: Geräte mit einem im Lieferumfang enthaltenen DRU-Schutzkasten. -
Seite 8: Montage Des Kaminumbaus
Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen! In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock und, ® wenn zutreffend, die zum DRU Powervent System gehörenden Komponenten. Bei der Montage des Schaltkastens wie folgt vorgehen (siehe Anlage 3, Abb. 3 für Details): Ø... -
Seite 9: Konzentrisches System
5.8 Konzentrisches System 5.8.1 Allgemein Das Gerät wird an ein von DRU geliefertes System zur Abgasabfuhr/Verbrennungsluftzufuhr angeschlossen. Dieses System wird im Folgenden als das konzentrische System bezeichnet. Der Durchmesser dieses Anschlusses ist in Anlage 2, Tabelle 2 angegeben. Die Durchführung nach außen kann mit einer Windschutzeinrichtung an der Außenwand (C11) oder mit einer Windschutzeinrichtung über Dach (C31) realisiert werden. -
Seite 10: Aufbau Des Konzentrischen Systems
Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr angeschlossen werden. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen. -
Seite 12: Zusätzliche Spezifische Anweisungen
I N S T A LLA T I ON S A N L E I T U N G 5.10 Zusätzliche spezifische Anweisungen Ø Das Gerät mithilfe der Wandbügel sowie der mitgelieferten Keilbolzen an der Wand befestigen (siehe Anlage 3, Abb. 1). 5.11 Scheibe •... -
Seite 13: Justierung Des Geräts
IN S T A LLA TION S A N LE ITU N G Ø Die beide unteren Keile nach unten drücken. Ø Die beiden oberen Keile nach oben drücken, sodass beide Fixierleisten mit dem Dichtungsband gegen die Scheibe drücken. Ø Anschließend an jedem Keil die Selbstbohrschraube festziehen. -
Seite 14: Einsetzen Des Holzblock-/Kiesel-Sets
I N S T A LLA T I ON S A N L E I T U N G 5.13 Einsetzen des Holzblock-/Kiesel-Sets Das Gerät wird mit einem Holzblock-Set oder einem Kiesel-Set geliefert. Das Vermiculit, mit dem der Brennerbehälter gefüllt wird, ist beim Holzblock-Set schwarz und beim Kiesel-Set naturellfarbig. -
Seite 15: Kiesel-Set
IN S T A LLA TION S A N LE ITU N G 5.13.2 Kiesel-Set Das Kiesel-Set besteht aus Vermiculit (siehe Anlage 3, Abb. 25) und Kiesel. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. !Achtung Ø Füllen Sie den Brennerbehälter mit Vermiculit und verteilen Sie dieses gleichmäßig (siehe Anlage 3, Abb. 32). •... -
Seite 16: Ansteuerung/Bedienung
IN S TA LLA TION S A N L E I T U N G 6. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3, Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3, Abb. -
Seite 17: Verbindung Über "Modbus"-Protokoll
Lieferanten des Domotica-Systems erhältlich. 6.2.2.2 Ansteuerung über eine Applikation Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Wie folgt vorgehen, um den Kaminofen über eine Applikation anzusteuern: Ø... -
Seite 18: Endkontrolle
I N S T A LLA T I ON S A N L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. -
Seite 19: Flammenbild
IN S T A LLA TION S A N LE ITU N G Ø Das Schema mit Fehlermeldungen (Anlage 1) konsultieren, wenn das Zünden nach mehreren Versuchen nicht gelingt. Ø Das Gerät ausschalten. Ø Reinigen Sie die Scheibe vor der ersten Inbetriebnahme (siehe die Beschreibung in der Bedienungsanleitung). Ø... -
Seite 20: Ersatzteile
I N S T A LLA T I ON S A N L E I T U N G Ø Gegebenenfalls die Scheibe(n) reinigen. Nur die Glasscheiben reinigen, die Raumtemperatur haben. !Achtung • Darauf achten, dass die Scheibe(n) nicht beschädigt wird/werden. Achtung! •... -
Seite 21: Anlage 1 Störungen
IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust Kommunikationskabel hat Dafür sorgen, dass die zwischen Empfänger und keinen Kontakt Anschlüsse des Brennerautomat Kommunikationskabels einen guten Kontakt herstellen Kommunikationskabel Kommunikationskabel defekt... - Seite 22 I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ionisierungsstift falsch Den Stift an der richtigen (Fortsetzung) eingesetzt Stelle einsetzen Ionisierungsstift blockiert Eventuell Vermiculit oder (Ionisierungsstrom messen, Chips vom Brenner entfernen...
-
Seite 23: Anlage 2 Tabellen
Holzblock-Set/ Kiesel-Set Bedienungsluke Bedienungsanleitung für die Bedienungsluke Installationsanleitung Bedienungsanleitung Zierleiste links Metro 80XT RCH (Metro 80XT RCH Tunnel) 1x (2x) Zierleiste rechts Metro 80XT RCH (Metro 80XT RCH Tunnel) 1x (2x) Zierleiste unten Metro 80XT RCH (Metro 80XT RCH Tunnel) 1x (2x) Schablone für den Drosselschieber... - Seite 24 C11, C31, C91 Kategorie 2ELL Konzentrischer Anschluss des Geräts 150/100 Anwendbare konzentrische Systeme DRU LAS ES-E 200/150/100, DRU LAS ES-I 150/100, DRU LAS AG-I 150/100, DRU PV-I 100/60 Ausführung des Flammenschutzes Getrennte Zünd-/Ionisierungsstifte Schutz der Atmosphäre Nein Druckausgleichsluke Lüftungsöffnung im Kaminumbau 200 cm²...
- Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3/G31...
- Seite 26 I N S T A LL A T I O N S A N L E I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern G25.3/G31 Rohrlänge in Metern keine Bögen...
-
Seite 27: Anlage 3 Abbildungen
IN S T A LLA TION S A N LE ITU N G Anlage 3 Abbildungen 38C-1576 /0 38C-1577 /0 Metro 80 XT Metro 80 XT Tunnel min. 15 max. 100 min. 390 Metro 80XT min. 436 Metro 80XT Tunnel Tot. - Seite 28 I N S T A LLA T I ON S A N L E I T U N G 38C-1868 d /0...
- Seite 29 IN S T A LLA TION S A N LE ITU N G 38p-0321 /0...
- Seite 30 I N S T A LL A T I O N S A N L E I T U N G...
- Seite 31 IN S T A LLA TION S A N LE ITU N G 38C-1981-0 38C-1982 38c-1589 /0 38P-0432 38P-0263 38P-0433 38P-0434...
- Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38p-0023 38p-0022 38P-0028 /1 38p-0450...
- Seite 33 IN S T A LLA TION S A N LE ITU N G 38p-0451 38p-0452...
- Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38p-0453 38p-0454...
- Seite 35 IN S T A LLA TION S A N LE ITU N G 38p-0449 38p-0455 38p-0456...
- Seite 36 I N S T A LL A T I O N S A N L E I T U N G 0 – 3 V Modbus WiFi 38C-1871 /0 Router PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0...
- Seite 37 IN S T A LLA TION S A N LE ITU N G І І І І І ...
- Seite 38 I N S T A LL A T I O N S A N L E I T U N G Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min.
- Seite 39 IN S T A LLA TION S A N LE ITU N G...
- Seite 40 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
