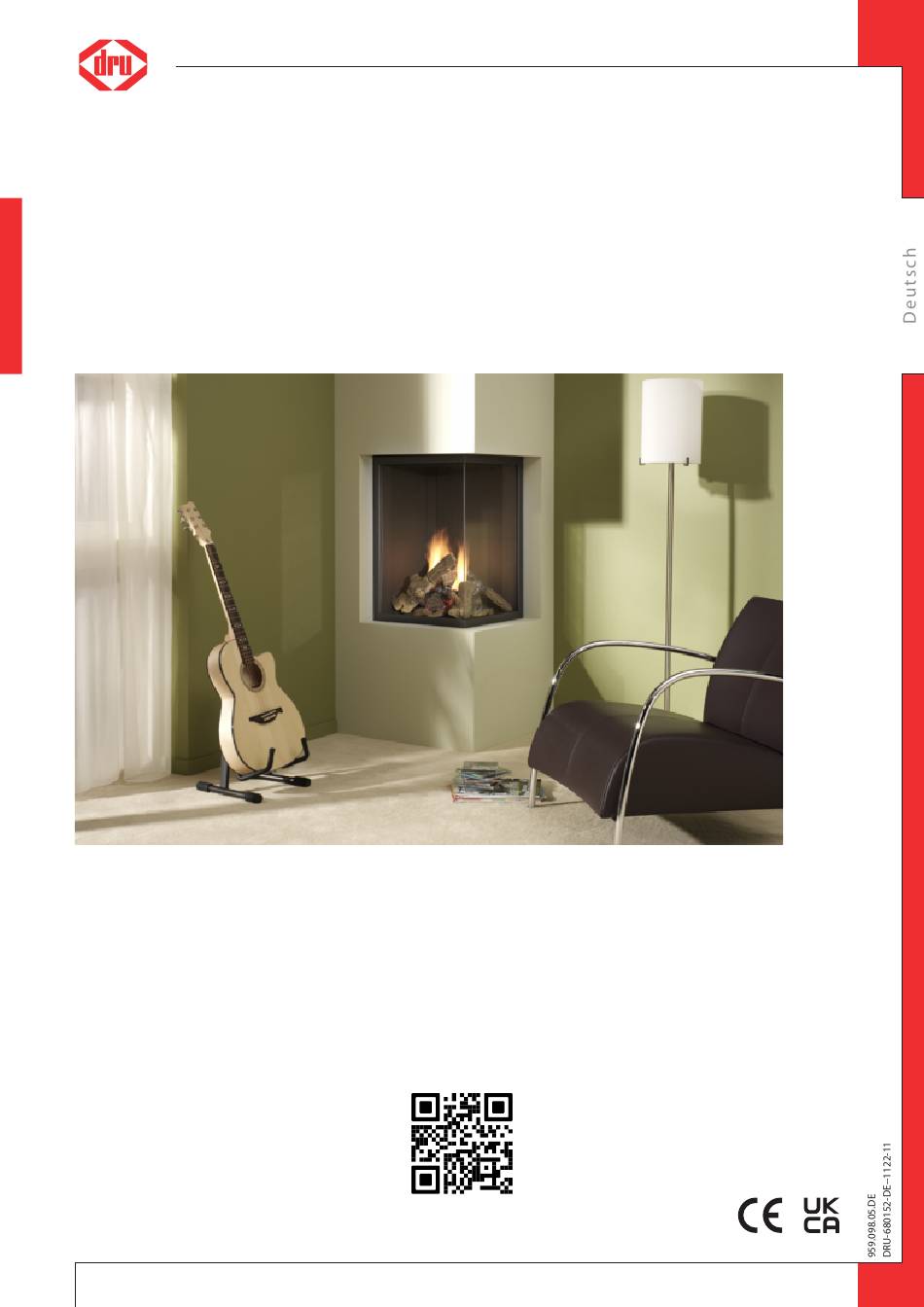

- Seite 1 Paco RCH G20/G25/G25.3 (Erdgas) Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren. Scannen Sie diesen QR-Code, um DRU Video Assist zu verwenden...
-
Seite 2: Inhaltsverzeichnis
5.1 Gastyp 5.1.1 Umrüsten auf eine andere Gasart 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.8.1 Allgemein... -
Seite 3: Einleitung
IN S T A LLA TION S A N LE ITU N G 1. Einleitung Als Hersteller von Gasheizgeräten und elektrischen Kaminen hat sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten geltenden Qualitäts-, Leistungs- und Sicherheitsanforderungen spezialisiert. -
Seite 4: Sicherheit
Verwenden Sie das Gerät nicht, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss dann zuerst ausgetauscht werden. • Verwenden Sie ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr (das konzentrische System). !Achtung Beachten Sie beim Wiedereinsetzen der Scheibe die folgenden Warnungen: •... -
Seite 5: Zünden Des Geräts
Beim Zünden des Geräts werden die folgenden Schritte durchlaufen: Das Gerät wird durch einen Zündbefehl eingeschaltet. Dieser Befehl kann über die im Lieferumfang enthaltene Fernbedienung, die DRU Fire App (iOS und Android) oder ein Domotik-System gesendet werden. Der Empfänger im Gerät empfängt das Signal zum Starten des Zündvorgangs. -
Seite 6: Umrüsten Auf Eine Andere Gasart
5.1.1 Umrüsten auf eine andere Gasart Das Umrüsten auf eine andere Gasart muss immer von einem anerkannten Gasinstallateur vorgenommen werden. Nehmen Sie Kontakt mit dem Kundendienst von DRU auf und fragen Sie nach den Möglichkeiten. 5.2 Gasanschluss Dieses Gerät ist für die Verwendung mit einer Gasanlage mit einem Gasdruckregler in der Zufuhr bestimmt. -
Seite 7: Aufstellen Des Geräts
Lüftungssystem geschaltet werden (Anlage 3, Abb. 36 (C)). Das ist über die im Lieferumfang enthaltene Fernbedienung oder die DRU Fire App möglich. In der App ist es darüber hinaus möglich, den Kontakt zu dimmen. Dieser Anschluss darf mit maximal 230 V ~ 0,35 A (80 Watt) belastet werden. -
Seite 8: Montage Des Schaltkastens
Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen! In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock und, wenn zutreffend, die zum DRU PowerVent® System gehörenden Komponenten. Bei der Montage des Schaltkastens wie folgt vorgehen (siehe Anlage 3, Abb. 4 für Details): Ø... -
Seite 9: Konzentrisches System
Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand. -
Seite 10: Aufbau Des Konzentrischen Systems
My Flue Assist ist eine DRU-Webanwendung, mit der überprüft werden kann, ob ein beabsichtigtes konzentrisches System zulässig ist, und die Ratschläge zum Einstellen des Geräts gibt. Besuchen Sie die DRU Service-Website für My Flue Assist. Die Informationen aus dem Installationshandbuch sind immer führend. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
150/100 mm verjüngt werden; anschließend kann es an ein bestehendes Schornsteinrohr angeschlossen werde. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen. -
Seite 12: Zusätzliche Spezifische Anweisungen
I N S T A LLA T I ON S A N L E I T U N G 5.10 Zusätzliche spezifische Anweisungen 5.10.1 Aufstellen des Geräts Ø Sie können das Gerät frei an einer langen Mauer oder auch in ein einer Ecke aufstellen. Ø... -
Seite 13: Kaminüberbaueisen
IN S T A LLA TION S A N LE ITU N G 5.10.3 Kaminüberbaueisen Ein Kaminüberbaueisen kann bei Ihrem Installateur bestellt werden. Das Kaminüberbaueisen hat den Zweck, das Mauerwerk über dem Einbauherd zu unterstützen. Das Gerät kann hierdurch spannungsfrei installiert werden. Sie können das Gerät auf zweierlei Arten in einen Überbau einbauen: Ausbau, das heißt, die Vorderfront muss außerhalb des Umbaus sein (siehe Anlage 3, Abb. -
Seite 14: Frontpaneel Montieren
I N S T A LLA T I ON S A N L E I T U N G In den Glasstreifen sind 2 Federn montiert, damit man das Glas gut andrücken kann. !Achtung 5.11.3 Frontpaneel montieren (siehe Anlage 3, Abb. 2d, 2h und 2i) Die farbige Umrandung wird lose vom Basissatz verpackt. -
Seite 15: Einlegen Des Holzblock-Sets
IN S T A LLA TION S A N LE ITU N G 5.13 Einlegen des Holzblock-Sets Das Gerät wird mit einem Holzblock-Set geliefert. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. !Achtung Beachten Sie die folgenden Anweisungen, um unsicheren Situationen vorzubeugen: !Achtung •... -
Seite 16: Ansteuerung/Bedienung
!Tipp In der Bedienungsanleitung werden alle Funktionen der Fernbedienung erläutert. 6.1.2 DRU Fire App - Benutzer Die DRU Fire App ist für iOS- und Android-Geräte verfügbar. Gehen Sie wie folgt vor, um die App mit dem Gerät zu koppeln: !Tipp Es muss immer eine aktive Kopplung mit der Fernbedienung vorhanden sein, bevor ein Device mit App mit dem Gerät gekoppelt werden kann. -
Seite 17: Endkontrolle
1. Bauen Sie die Scheibe aus dem Gerät aus (siehe Kapitel 5). 2. Zünden Sie das Gerät mit der Fernbedienung oder mit der DRU Fire App. In Absatz 3.4 finden Sie eine schrittweise Beschreibung des Zündvorgangs. (Machen Sie mit Schritt 11 weiter, wenn der Brenner weiter brennt.) Wenn der Hauptbrenner nicht gezündet wird:... -
Seite 18: Zünden Des/Der Brenner(S)
I N S T A LLA T I ON S A N L E I T U N G Ø Ziehen Sie das Schema mit Fehlermeldungen zurate, wenn das Zünden nach mehreren Versuchen nicht gelingt (siehe Anlage 1: Störungen). Ø 5. -
Seite 19: Flammenbild
Inspizieren Sie das System zur Abgasabfuhr. Es muss immer eine Endkontrolle ausgeführt werden. !Achtung Ø Führen Sie die Kontrolle gemäß der Beschreibung in Kapitel 7.3.1 aus. 8.1 Ersatzteile Teile, die ausgetauscht werden müssen, sind über die Service-Website von DRU, den Händler oder Importeur erhältlich. -
Seite 20: Übergabe
Installateur hinzugezogen werden muss, um unsichere Situationen und Gefahren zu vermeiden. Ø Weisen Sie den Benutzer in das Gerät, die Fernbedienung und die DRU Fire App ein. Ø Übergeben Sie dem Benutzer die Anleitungen (alle Anleitungen müssen immer bei dem Gerät aufbewahrt werden). -
Seite 21: Anlage 1 Störungen
IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung F01 E00 Verlust der Kommunikation zwischen Kommunikationskabel hat keinen Kontakt Das Kommunikationskabel Empfänger (DFGT) und Controller (ESYS) richtig anschließen Kommunikationskabel defekt Kommunikationskabel austauschen F01 E00... - Seite 22 I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ersticken bei Verwendung von PowerVent® Druckeinstellung des PowerVent®-Systems kontrollieren Regelung 24-Stunden Kontrolle (nur F13) Mit Fernbedienung zurückstellen Gaszufuhr unterbrochen Die Gaszufuhr wiederherstellen...
-
Seite 23: Anlage 2 Tabellen
IN S T A LLA TION S A N LE ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Holzblock-Set Bedienungsluke Bedienungsanleitung für die Bedienungsluke Installationsanleitung Bedienungsanleitung Fernbedienung Schablone für den Drosselschieber Drosselschieber Ersatz-Parkerschrauben für die Montage der Scheiben Keilbolzen M8x 140x50 M8-Sechskantmutter M8-Schließring... -
Seite 24: Energieeffizienz
Raumtemperaturkontrolle mit Erkennung offener Fenster Ja*** mit Fernbedienungsoption * Dieses Gerät ist geeignet für G25.3 mit der Zusammensetzung konform NTA 8837. ** Systemleistung. ***(erhalten) durch Hausautomationsteuerung. **** Regelschraube. ***** Kategorien C12 und C32 nur in Kombination mit DRU PV-1 100/60 (PowerVent®). - Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3 Gesamte Gesamte horizontale...
- Seite 26 I N S T A LL A T I O N S A N L E I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25/25.3 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern keine Bögen 2 Bögen...
-
Seite 27: Anlage 3 Abbildungen
IN S T A LLA TION S A N LE ITU N G Anlage 3 Abbildungen min. 17 max. 55 38c-1148 /1 38c-1155b 38c-1156b... - Seite 28 I N S T A LLA T I ON S A N L E I T U N G 38c-1152 38c-1153 (18) (17) (16) (19) 57-100 (15) 100* 100* 38c-1155 275* 275*...
- Seite 29 IN S T A LLA TION S A N LE ITU N G (18) (17) (16) 57-100 (19) (15) 38c-1156 275* 275* 38P-0613 /0...
- Seite 30 I N S T A LL A T I O N S A N L E I T U N G 38c-1157 38c-1154 300 mm ≥ Ø40 mm ≥ 20 mm 38C-2605/2...
- Seite 31 IN S T A LLA TION S A N LE ITU N G 38C-2799 0 - 3m 1x90° 0 - 2m 1x90° 38C-744ZX 38C-744ZV...
- Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38c-1151 90° 38C-2281/0...
- Seite 33 IN S T A LLA TION S A N LE ITU N G 38P-0619/0 38c-1149/0 38P-0620/0 38p-0022 38p-0023...
- Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38P-0617/0 38P-0614/0...
- Seite 35 IN S T A LLA TION S A N LE ITU N G 38P-0615/0 38P-0616/0...
- Seite 36 I N S T A LL A T I O N S A N L E I T U N G 38P-0618/0 Domotik Triac Relais Eco Glow® PowerVent® (0-10V) Ventil für 2. Brenner DRU Fire App Controller (ESYS) Zündung Empfänger (DFGT) Fernbedienung Ionisierung Ventil für Hauptbrenner 38C-1871/2...
- Seite 37 IN S T A LLA TION S A N LE ITU N G PowerVent® Eco Glow® Max. 230V~ 1A Max. 230V~ 0,35A (230W) (80W) 0-10V 38C-0790/2 38C-2482/1...
- Seite 38 I N S T A LL A T I O N S A N L E I T U N G 38C-2555/3 Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min.
- Seite 39 IN S T A LLA TION S A N LE ITU N G...
