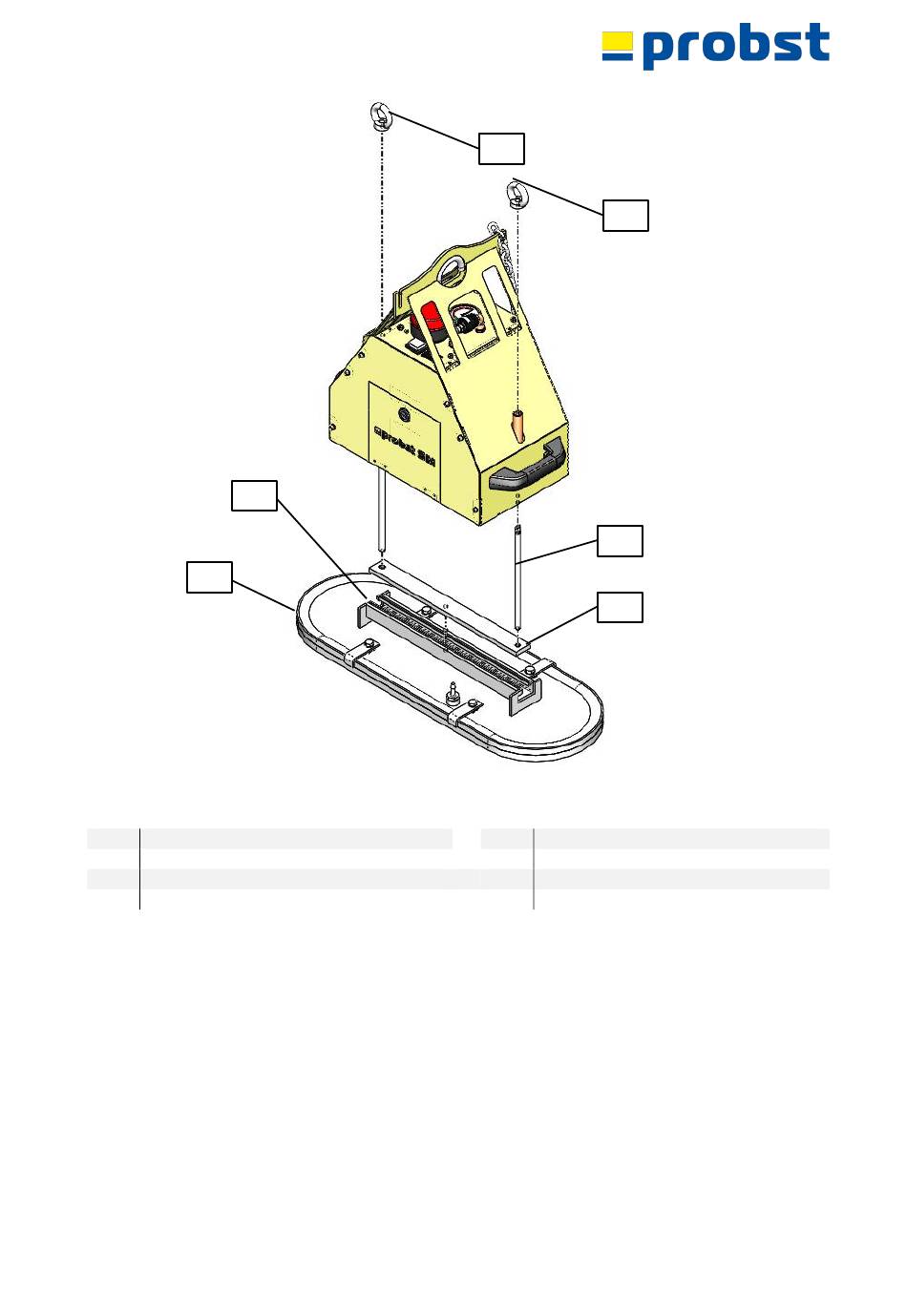

Material za montažo Sesalna plošča (ni vključena v obseg dobave):
Poz. Opis
10 Sesalna plošča
13 C-stebriček
22 Obročna matica
1. Obe navojni palici vijačite v drsna bloka tako, da je navoj popolnoma privit.
2. Obe navojni palici od spodaj vstavite v obe pritrdilni odprtini ohišja, dokler navojni palici ne štrlita z vrha
ohišja.
3. Na navojne palice ohlapno privijte 2-3 navoje obročne matice.
4. S strani potisnite C-drago sesalne plošče čez drsni blok.
5. Sesalno ploščo postavite v središče.
6. Privijte obročne matice in preverite, ali je sesalna plošča dobro pritrjena.
7. Priključite vakuumsko cev sesalne plošče.
8. Preverite, ali ne pušča (glejte poglavje. 0).
9. Pred delom z bremeni preverite vse varnostne naprave.
26/44
22
22
23
24
Poz. Opis
23 Navojna palica
24 Matice z zarezami
