Attention : Vous devez serrer les deux poignées écrous très fermement de sorte que l'étrier en U passe exactement sur les
supports d'étrier en U.

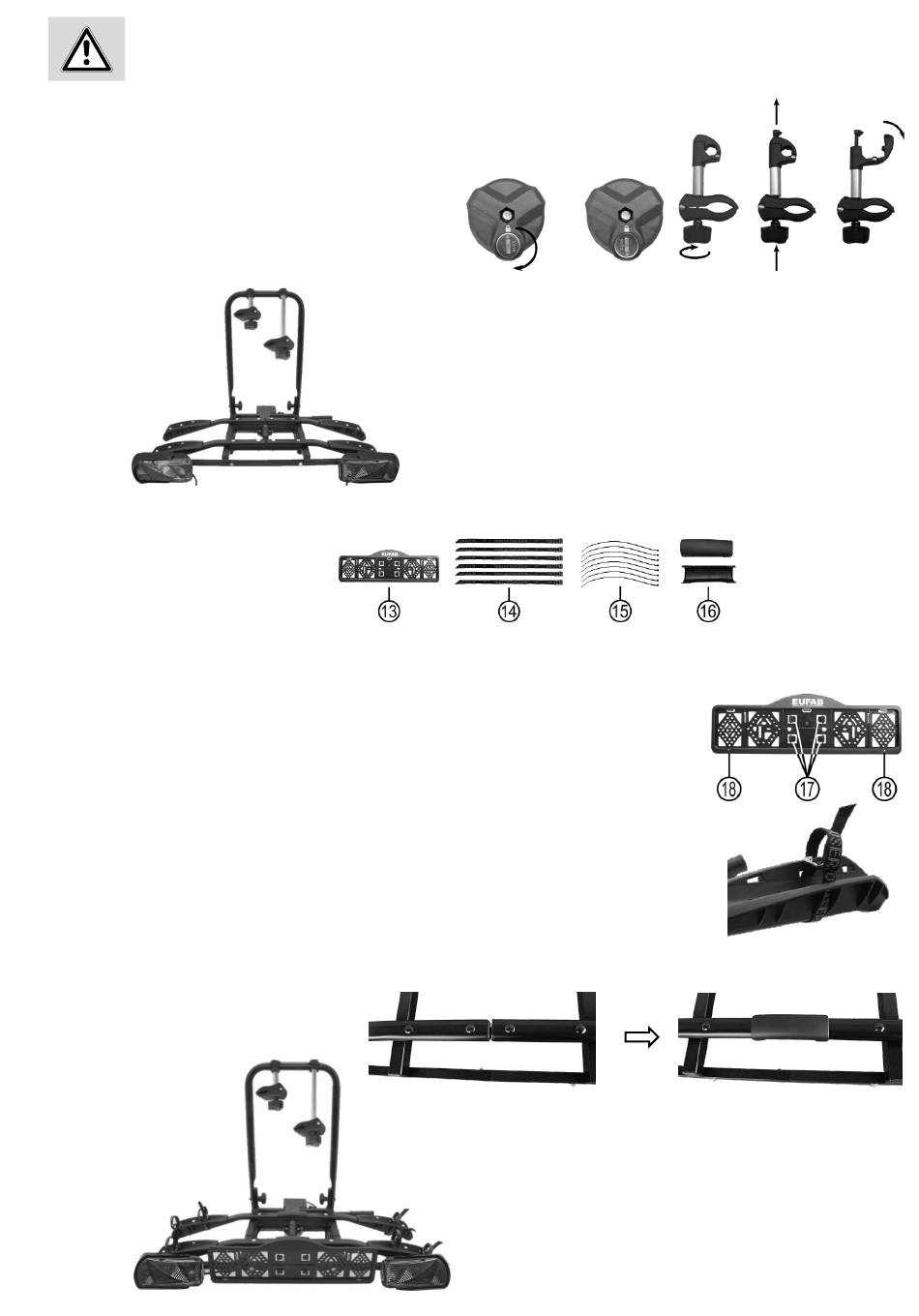

Montage du support de cadre
Ouvrez la poignée écrou du support de cadre en tournant la clé de 180°
dans le sens des aiguilles d'une montre (Fig. 6). Tenez fermement la
pince du cadre du vélo avec une main. Tourner la poignée écrou du
support de cadre dans le sens contraire des aiguilles d'une montre jusqu'à
ce que le blocage de la pince permette à la pince de s' o uvrir. Ouvrez la
pince et placez-la autour du tube de l' é trier en U. Fermez les pinces et
poussez le verrouillage vers le bas. Tourner la poignée écrou dans le sens
des aiguilles d'une montre jusqu'à ce que la pince ne puisse plus être
ouverte.
Résultat :
5.1.3 ÉTAPE 3, SUPPORT DE PLAQUE D'IMMATRICULATION, SANGLES DE SERRAGE COURTES, POSE DE CÂBLES, RECOUVREMENTS DE RAIL PORTE-ROUES
13 Support de plaque d'immatriculation
14 Sangles de serrage, courtes
15 Serre-câbles
16 Recouvrement de rail porte-roues
Montage du support de la plaque d'immatriculation
Avant le montage du support de plaque d'immatriculation, retirez les vis du support de lampe et montez le support de plaque d'immatriculation. Le support de
plaque d'immatriculation doit être à la même hauteur que l'éclairage.
Insertion de la plaque d'immatriculation
Les attaches de montage (17) pour la fixation de la plaque d'immatriculation se
trouvent dans le support de plaque d'immatriculation. Cassez deux des clips. Glissez la plaque
d'immatriculation dans le support, appuyez ensuite sur les attaches dans les orifices (18) afin
de fixer la plaque d'immatriculation.
Montage des sangles de serrage courtes
Glissez les sangles de serrage courtes de l'intérieur vers l'extérieur sous le support de roue et
ensuite de nouveau de l'extérieur vers l'intérieur à travers le trou oblong du support de roue
(voir Fig. 11). Pour la roue arrière du vélo, utilisez le trou oblong central du support de roue,
pour la roue avant, utilisez les deux trous oblongs extérieurs (deux sangles pour empêcher le
braquage de la roue avant).
Pose des câbles électriques
Fixez les câbles de lampe avec les serre-câbles (15) fournis sous le porte-vélos. Veillez à ce que le câble ne s'endommage pas lors de l'abaissement et le
redressement du porte-vélos.
Mise en place des recouvrements de rail porte-roues
Fixez les recouvrements de rail porte-roues (16) aux
soudages de rail (Fig. 12).
Résultat :
Figure 6 : Serrure de poignée écrou
Figure 8 : Résultat étape 2
Figure 13 : Résultat étape 3
Figure 7 : Montage du support de cadre
Figure 10 : Support de
plaque d'immatriculation
Figure 11 : Sangles de serrage,
courtes
Figure 12 : Recouvrements de rail porte-roues
Figure 9 : Pièces étape 3
