10.1 Antennenkabel

Kabeltyp Kabel (mm)
RG58/CU 5
RG213 10,3
H155 5,4
H2010 Ultraflex 7,3
Weitere Werte können Sie im Datenblatt des eingesetzten Kabels nachschlagen.

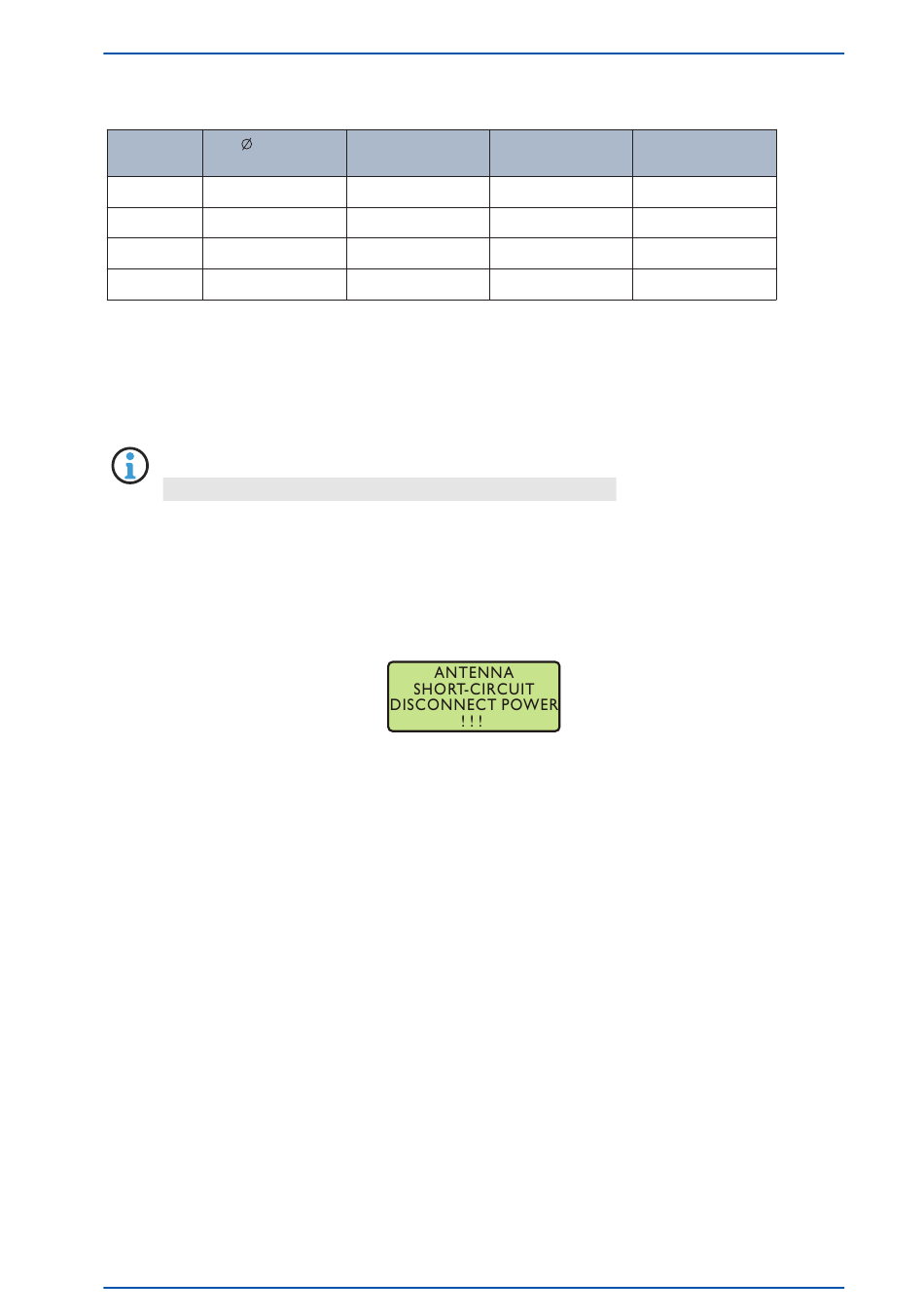

10.2 Kurzschluss auf der Antennenleitung

Diese Information gilt ausschließlich für Baugruppen mit Front-Display.
Sollte auf der Antennenleitung ein Kurzschluss auftreten, wird dieser durch eine Warnmeldung im Display
angezeigt:
In diesem Fall muss die Uhr ausgeschaltet, der Fehler behoben und danach die Uhr wieder eingeschaltet werden.
Die Versorgungsspannung für die Antennen/Konvertereinheit beträgt bei angeschlossener Antenne ca. 15 V DC.
microSync
10 Technischer Anhang - GPS-Antenne + Zubehör
Dämpfung bei 100 MHz max. Kabellänge (m)
(db)/100m
17 300
7 700
9,1 70
5,8 150
Datum: 7. Januar 2022
verwendet für
Empfängertyp
GPS/GNS-UC/PZF
GPS/GNS-UC
GNM/GNS
GNM/GNS
