5 microSync HR102/DC Anschl ¨ u sse
5
6 7

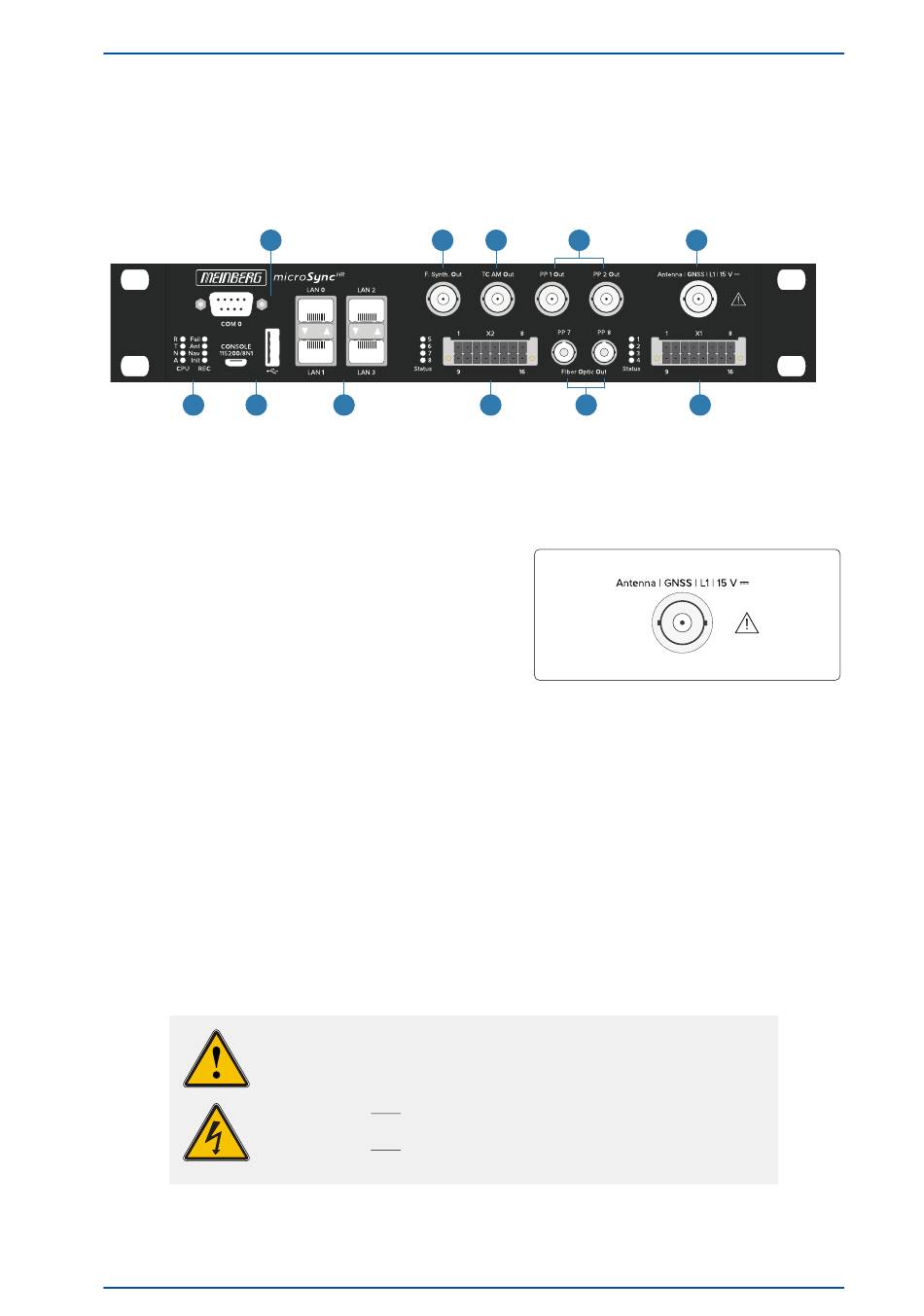

5.1 GPS Antenne

Antenneneingang
GNS:
Spannungsfestigkeit:
Mischfrequenz
Referenzuhr zur Antenne
(GPS-Konverter):
Zwischenfrequenz
Antenne (GPS-Konverter)
zur Referenzuhr:
Ausgangsspannung:
Verbindungstyp:
Kabeltyp:
microSync
4
8
Antennenkreis galvanisch getrennt
1000 V
1
10 MHz
1
35,4 MHz
1) Die beiden Frequenzen werden auf
dem Antennenkabel übertragen
15 V, 100 mA (über Antennenkabel)
BNC-Buchse/N-Norm Buchse
Koaxialkabel, geschirmt, max. 300 m RG58 / max. 700 m RG213
WARNUNG!
Arbeiten an der Antennenanlage bei Gewitter
Lebensgefahr durch elektrischen Schlag!
- Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung
durch, wenn die Gefahr eines Blitzeinschlages besteht.
- Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der
Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird.
