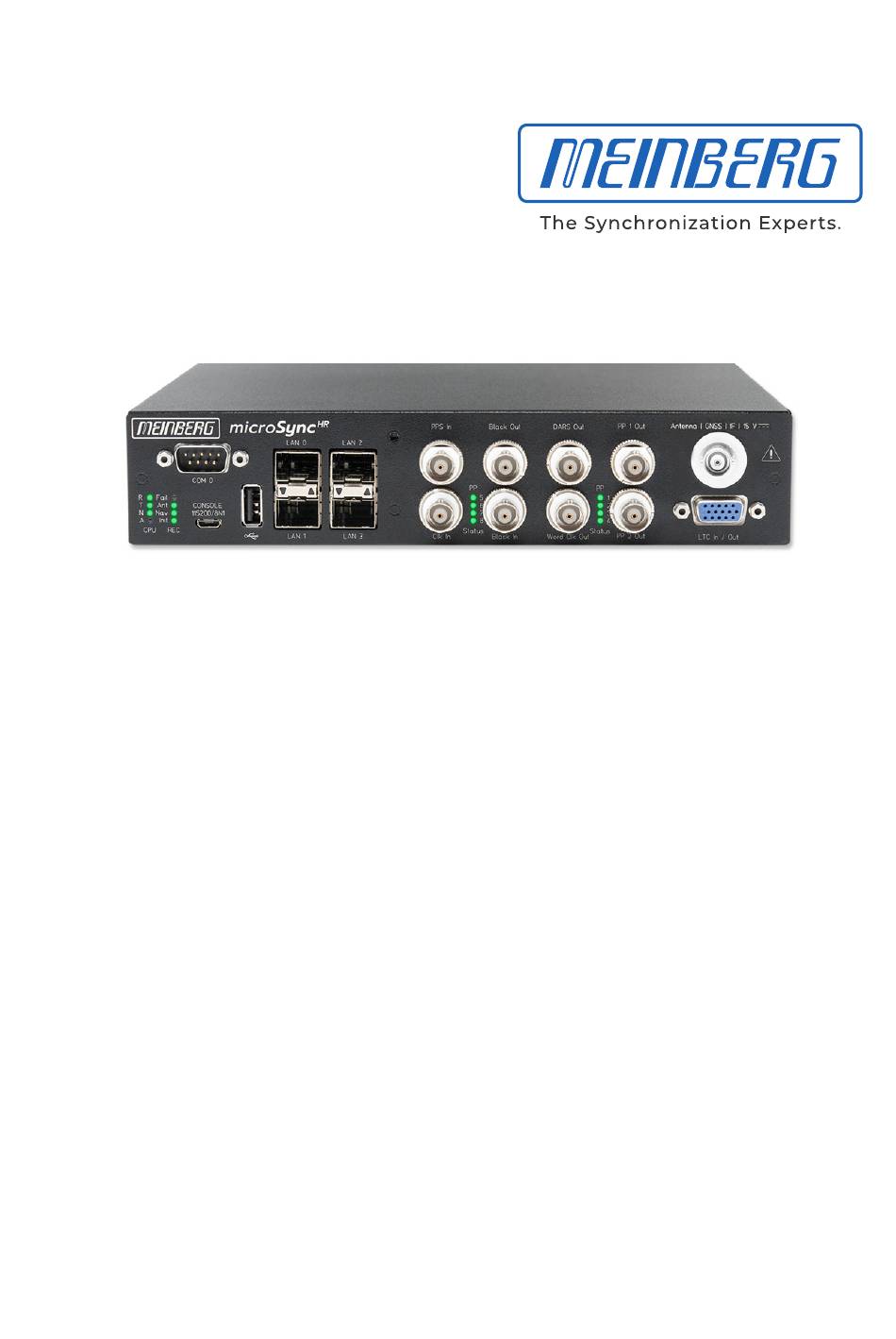

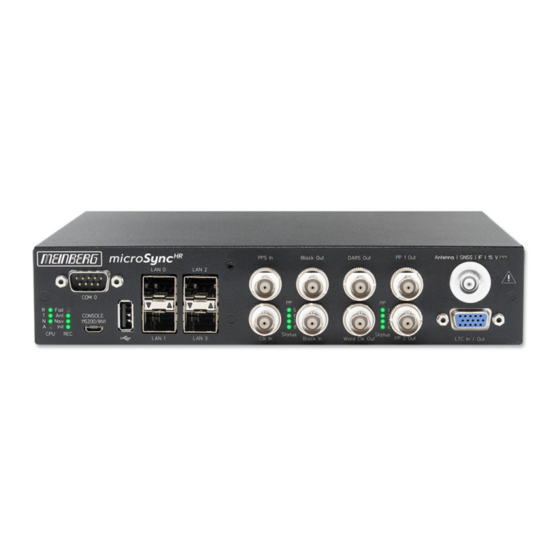

- Seite 1 TECHNISCHE REFERENZ microSync HR701/DC 7. Januar 2022 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
4.11 Rückgabe von Elektro- und Elektronik-Altgeräten ......5 microSync HR701/DC Anschl¨ u sse GPS Antenne . - Seite 4 10 Technischer Anhang - GPS-Antenne + Zubeh¨ o r 10.1 Antennenkabel ..........10.2 Kurzschluss auf der Antennenleitung .
-
Seite 5: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 07.01.2022... -
Seite 6: Allgemeines ¨ U Ber Microsync
• Leistungsstarker IEEE 1588 PTP Zeitserver inkl. IEC/IEEE 61850-9-3 & IEEE C.37.238 • Leistungsstarker (S)NTP-Server • Half-Rack-Lösung für ein platzsparendes Design • Verschiedene Oszillatoroptionen für eine verbesserte Holdover-Performance • Meinberg Device Manager zur Konfiguration und Statusüberwachung • Drei Jahre Herstellergarantie • Unbegrenzter technischer Support einschließlich Firmware-Updates Datum: 7. Januar 2022... -
Seite 7: Technische Daten Microsync Geh¨ A Use
3 Technische Daten microSync Gehäuse 3 Technische Daten microSync Geh ¨ a use Mechanische Daten: Gehäusetyp 9.5"(Half-Rack), 1HE Gehäusematerial Stahlblech Gewicht inkl. Befestigungswinkel 2,2 kg Umgebungsanforderungen: Temperaturbereich (Betrieb) 0 ... 50 C (32 ... 122 F) Temperaturbereich (Lagerung) -20 ... 70 C (-4 ... 158 F) Relative Luftfeuchtigkeit (Betrieb) 5 bis 95 % (nicht kondensierend) bei 40 C Betriebshöhe... -
Seite 8: Abmessungen
Abmessungen: Frontansicht 482.6 mm [ 19 inch ] 465.1 mm [ 18.31 inch ] 43.7 mm 31.8 mm [ 1.72 inch ] [ 1.25 inch ] Draufsicht 223 mm [ 19 inch ] 251 mm [ 9.88 inch ] 236 mm [ 9.29 inch ] Datum: 7. -
Seite 9: Wichtige Sicherheitshinweise
Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnungen oder Betriebsanweisungen in den Handbüchern zum Produkt, verstößt gegen die Sicherheitsstandards, Herstellervorschriften und sachgemäße Benutzung des Gerätes. Meinberg Funkuhren übernimmt keine Verantwortung für Schäden, die durch Nicht- beachtung dieser Richtlinien entstehen. In Abhängigkeit von Ihrem Gerät oder den installierten Optionen können einige Informationen für Ihr Gerät ungültig sein. -
Seite 10: Verwendete Symbole
4.2 Verwendete Symbole In diesem Handbuch werden folgende Symbole und Piktogramme verwendet. Zur Verdeutlichung der Gefahren- quelle werden Piktogramme verwendet, die in allen Gefahrenstufen auftreten können. Symbol Beschreibung / Description IEC 60417-5031 Gleichstrom / Direct current IEC 60417-5032 Wechselstrom / Alternating current IEC 60417-5017 Erdungsanschluss / Earth (ground) terminal IEC 60417-5019... - Seite 11 Die Handbücher zum Produkt sind auf einem USB-Stick gespeichert, welcher im Lieferumfang des Systems enthalten ist. Darüber hinaus stehen die Handbücher auf der Meinberg Webseite https://www.meinberg.de zum Download zu Verfügung: geben Sie dort oben im Suchfeld die entsprechende Systembezeichnung ein. Unser Support-Team hilft Ihnen in dieser Hinsicht auch gerne.
-
Seite 12: Sicherheit Beim Installieren
4.3 Sicherheit beim Installieren WARNUNG! Inbetriebnahme vorbereiten Dieses Einbaugerät wurde entsprechend den Anforderungen des Standards IEC 62368-1 "Geräte der Audio-/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungenëntwickelt und geprüft. Bei Verwendung des Einbaugerätes in einem Endgerät (z.B. Gehäuseschrank) sind zusätzliche Anforderungen gem. - Seite 13 4 Wichtige Sicherheitshinweise Anschließen der Datenkabel Während eines Gewitters dürfen Datenübertragungsleitungen weder angeschlossen noch gelöst werden (Gefahr durch Blitzschlag). Beim Verkabeln der Geräte müssen die Kabel in der Reihenfolge der Anordnung angeschlossen bzw. gelöst werden, die in der zum Gerät gehörenden Benutzerdokumentation beschrieben ist. Fassen Sie alle Leitungen beim Anschließen und Abziehen immer am Stecker an.
-
Seite 14: Sicherheitshinweise Sfp-Module
SFP-Module sind hotplug-fähige Ein-/ Ausgabe-Geräte (I/O-Geräte), die mit einem optischen bzw. elektrischen Netzwerk verbunden werden. Bevor ein SFP-Modul in ein Meinberg-Gerät eingebaut bzw. ein mit SFP-Modulen ausgestattetes Meinberg- Gerät in Betrieb genommen oder gewartet wird, sind die unten aufgeführten Sicherheitshinweise zu lesen und zu beachten. -
Seite 15: Schutzleiter-/ Erdungsanschluss
4 Wichtige Sicherheitshinweise 4.5 Schutzleiter-/ Erdungsanschluss ACHTUNG! Um einen sicheren Betrieb zu gewährleisten und um die Anforderungen der IEC 62368-1 zu erfüllen, muss das Gerät über die Schutzleiteranschlussklemme korrekt mit dem Schutzerdungsleiter verbunden werden. Ist ein externer Erdungsanschluss am Gehäuse vorgesehen, muss dieser mit der Potentialausgleichsschiene (Erdungsschiene) verbunden werden. -
Seite 16: Sicherheit Bei Der Wartung
• Bei der Entsorgung gebrauchter Batterien sind die örtlichen Bestimmungen über die Beseitigung von Sondermüll zu beachten. ACHTUNG! Die Batterie versorgt u.a. den RAM sowie die Real-Time-Clock (RTC) der Referenzuhr. Unterschreitet die Batteriespannung den Wert von 3 V DC, empfiehlt Meinberg den Austausch der Batterie. Datum: 7. Januar 2022 microSync... - Seite 17 4 Wichtige Sicherheitshinweise Bei einer Unterschreitung der Batteriespannung könnte möglicherweise folgendes Verhalten der Referenzuhr auftreten: • Die Referenzuhr hat nach dem Einschalten ein falsches Datum bzw. eine falsche Zeit • Die Referenzuhr startet immer wieder im Cold-Boot-Modus • Teilverlust der auf der Referenzuhr getätigten Konfigurationen microSync Datum: 7.
-
Seite 18: Reinigen Und Pflegen
4.9 Reinigen und Pflegen ACHTUNG! Auf keinen Fall das Gerät nass reinigen! Durch eindringendes Wasser können erheblichen Gefahren für den Anwender entstehen (z.B. Stromschlag). Flüssigkeit kann die Elektronik des Gerätes zerstören! Flüssigkeit dringt in das Gehäuse des Gerätes ein und kann einen Kurzschluss der Elektronik verursachen. Reinigen Sie das Gerät ausschließlich mit einem weichen, trockenen Tuch. -
Seite 19: Rückgabe Von Elektro- Und Elektronik-Altgeräten
Rückgabe- und Sammelsysteme Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme oder setzen Sie sich mit Meinberg Funkuhren in Verbindung. Bei Altgeräten, die aufgrund einer Verunreinigung während des Gebrauchs ein Risiko für die menschliche Gesundheit oder Sicherheit darstellen, kann die Rücknahme abgelehnt werden. -
Seite 20: Microsync Hr701/Dc Anschl¨ U Sse
5 microSync HR701/DC Anschl ¨ u sse 5.1 GPS Antenne Antenneneingang GPS180: Antennenkreis galvanisch getrennt Spannungsfestigkeit: 1000 V Mischfrequenz Referenzuhr zur Antenne (GPS-Konverter): 10 MHz Zwischenfrequenz Antenne (GPS-Konverter) zur Referenzuhr: 35,4 MHz 1) Die beiden Frequenzen werden auf dem Antennenkabel übertragen Ausgangsspannung: 15 V, 100 mA (über Antennenkabel) -
Seite 21: Ltc/Gpio
5 microSync HR701/DC Anschlüsse 5.2 LTC/GPIO Signal: LTC Reader (25 fps) Signalpegel: TTL; 2,5 V (MARK/SPACE) an 50 Ohm Pinbelegung: LTC out - LTC symmetric Lo Pot. Output LTC_out + LTC symmetric HI Pot. Output LTC_in + LTC symmetric HI Pot. Input LTC in - LTC symmetric Lo Pot. -
Seite 22: Status Leds - Vsg Signale
5.4 Status LEDs - VSG Signale Statusanzeige LED St: Status des internen VSG LED In: Synchronisationsstatus LED A: Status des Blackburst-Ausgangs LED B: Status des LTC-Ausgangs Die Statusmeldungen der LEDs ergeben sich wie folgt: LED St: Blau Während der Initialisierung Grün Während des Betriebs LED In. -
Seite 23: Dars Ausgang
5 microSync HR701/DC Anschlüsse 5.5 DARS Ausgang Ausgangssignal: DARS Signalpegel: TTL; 2,5 V an 75 Ohm Signaltyp: Basis Frequenzen: 44,1 kHz and 48 kHz Verbindungstyp: BNC-Buchse Kabel: Koaxial, geschirmt 5.6 Word Clock Ausgang Ausgangssignal: Word Clock Signalpegel: TTL; 2,5 V an 75 Ohm —————————————————————... -
Seite 24: Blackburst Eingang
5.7 Blackburst Eingang Eingangssignal Black Burst (PAL) Eingang mit VITC-Reader Eingang mit Prescaler Modus (Nur Frequenz) Signalpegel: 300 mV an 75 Ohm (unbalanced) Time Code Formate: PAL SMPTE259M / ITU-R BT.470-6 SMPTE12M-1 / SMPTE ST309M Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt 5.8 Blackburst Ausgang Ausgangssignal: PAL, NTSC Black Burst... -
Seite 25: Status Leds - Eingangssignale
5 microSync HR701/DC Anschlüsse 5.9 Status LEDs - Eingangssignale Statusanzeige LED B: Status des Blackburst Eingangssignals LED L: Status des LTC Eingangssignals LED C: Status des Word Clock Eingangssignals LED P: Status des PPS Eingangssignals Die Statusmeldungen der LED´s ergeben sich wie folgt: LED B (Blackburst In) 1 Sek. -
Seite 26: Sekundenimpuls Eingang
5.10 Sekundenimpuls Eingang Eingangssignal PPS (Puls pro Sekunde) Signalpegel: Pulslänge: 5 s, aktiv high Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt 5.11 Word Clock Eingang Eingangssignal: Word Clock Input with programmable frequency range Signalpegel: Frequenzbereich: 1 kHz - 10 MHz Kabel: Koaxialkabel, geschirmt 5.12 LAN - Netzwerkschnittstellen Gigabit Ethernet (GbE), 100/1000 MBit - SFP LAN 0, 1:... -
Seite 27: Usb Interface
5 microSync HR701/DC Anschlüsse Verfügbare SFP-Module Von Meinberg empfohlene und getestete Transceiver Ausgangstyp Herstellerbezeichnung Multi Mode: Avago AFBR-5710PZ Finisar FTLF8524P3BNL Single Mode: Avago AFCT-5710PZ Finisar FTLF1318P3BTL RJ-45: Avago ABCU-5740RZ Finisar FCLF8521P2BTL WARNUNG! Vermeidung von Augenverletzungen Optische SFP-Module, die nicht der Laserklasse 1 des IEC Standard Ÿ... -
Seite 28: Rs-232 Comx Zeitstring
5.14 RS-232 COMx Zeitstring Datenübertragung: seriell Baudrate/Framing: 19200 / 8N1 (default) Zeitstring: Meinberg Standard (default) Belegung: Pin 2: RxD (empfangen) Pin 3: TxD (senden) Pin 5: GND (Erdung) Verbindungstyp: 9pol. D-SUB Stecker Kabel: Datenkabel (geschirmt) PC Schnittstelle: 1:1 Synchronisation mit PPS + String:... -
Seite 29: Statusanzeige - Cpu Und Empfänger
5 microSync HR701/DC Anschlüsse 5.15 Statusanzeige - CPU und Empf ¨ a nger CPU: —————————————————————————– R (Receiver) grün: Die Referenzuhr (z.B. eingebaute GPS180) liefert eine gültige Zeit. rot: die Referenzuhr liefert keine gültige Zeit T (Time Service) grün: NTP ist synchron zur Referenzuhr z.B. -
Seite 30: Anschluss Stromversorgung Und Schutzleiter
Bitte beachten Sie beim Herstellen einer Spannungsversorgung für den microSync -Broadcast unbedingt den oben genannten Eingangsspannungsbereich. Der im Lieferumfang enthaltene Desktop-AC-Adapter ist von Meinberg für die Spannungsversorgung des microSync geprüft. Bitte verwenden Sie zur Spannungsversorgung des microSync-Systems diesen, im Liefer- umfang enthaltenen, Netzadapter. - Seite 31 5 microSync HR701/DC Anschlüsse Weitere Spezifikationen: Kabellänge (Ausgang): 1800 mm DC-Stecker (rechtwinklig): (Ø 5,5/Ø 2,5) L10,5 mm AC-Eingang: IEC320/C14 Zulassung: IEC62368-1, UL62368-1, EN62368-1 Für detailiertere Informationen zum Desktop-AC-Adapter, laden Sie sich das Hersteller-Datenblatt herunter: https://www.meinbergglobal.com/download/docs/other/Datasheet-TRH50A.pdf Schutzleiter (siehe Kapitel Schutzleiter-/ Erdungsanschluss) microSync Datum: 7.
-
Seite 32: Gnss Satellitennavigation
6 GNSS Satellitennavigation Die Satellitenfunkuhr GPS180 wurde mit dem Ziel entwickelt, Anwendern eine hochgenaue Zeit- und Frequen- zreferenz zur Verfügung zu stellen. Hohe Genauigkeit und die Möglichkeit des weltweiten Einsatzes rund um die Uhr sind die Haupteigenschaften dieses Systems, welches seine Zeitinformationen von den Satelliten des amerikanischen GPS (Global Positioning System), des russischen GLONASS (GLObal NAvigation Satellite System, des europäischen Galileo und des chinesischen BeiDou empfängt. -
Seite 33: Zeitzone Und Sommer-/Winterzeit
6 GNSS Satellitennavigation 6.1 Zeitzone und Sommer-/Winterzeit Die GPS-Systemzeit ist eine lineare Zeitskala, die bei Inbetriebnahme des Satellitensystems im Jahre 1980 mit der internationalen Zeitskala UTC (Coordinated Universal Time) gleichgesetzt wurde. Seit dieser Zeit wurden jedoch in der UTC-Zeit mehrfach Schaltsekunden eingefügt, um die UTC-Zeit der Änderung der Erddrehung anzupassen. -
Seite 34: Installation Gps-Antenne
7 Installation GPS-Antenne WARNUNG! Antennenmontage ohne wirksame Absturzsicherung Lebensgefahr durch Absturz! - Achten Sie bei der Antennenmontage auf wirksamen Arbeitsschutz! - Arbeiten Sie niemals ohne wirksame Absturzsicherung! WARNUNG! Arbeiten an der Antennenanlage bei Gewitter Lebensgefahr durch elektrischen Schlag! - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. -
Seite 35: Montage Der Antenne
Einflüssen geschützt. N-Norm (Buchse) Eingebaut in einem wasserdichten Gehäuse ist der MBG S-PRO auch für die Außenmontage geeignet. Meinberg empfiehlt jedoch eine Installa- tion in geschlossenen Räumen, möglichst kurz nach Gebäudeeintritt des Antennenkabels, um das Risiko von Überspannungsschäden, z.B. durch Blitzeinschlag, zu minimieren. - Seite 36 Erdungskabel zur PE-Schiene Verbinden Sie, zur Erdung der Antennenleitung, den Kabel circa 1,5 mm Ø Überspannungsschutz durch ein Erdungskabel mit am Überspannungsschutz befestigt einer Potentialausgleichsschiene (siehe Abb.). Nach der Montage schließen Sie das andere Ende so kurz wie möglich des Antennenkabels an die Buchse des Über- spannungsschutzes an.
-
Seite 37: Empfänger
7 Installation GPS-Antenne Option Antennenverteiler Über den Antennenverteiler (AV) können mehrere Empfänger an einer Antenne angeschlossen werden. Dabei ist darauf zu achten, dass die Gesamtstrecke, welche von der Antenne über den AV bis zum Empfänger führt, die maximale Kabellänge nicht überschreitet. Der AV darf an einer beliebigen Position zwischen Überspannungs- schutz und Empfänger installiert werden. -
Seite 38: Inbetriebnahme
8 Inbetriebnahme Meinberg Device Manager Die Meinberg Device Manager Software ist eine grafische Desktop-Anwendung, mit der Meinberg Module und Baugruppen über eine verschlüsselte Netzwerkverbindung oder eine lokale USB- oder serielle Verbindung kon- figuriert werden können. Ein großer Vorteil des Meinberg Device Managers ist, dass verschiedene Module/Bau- gruppen gleichzeitig konfiguriert und überwacht werden können. -
Seite 39: Initiale Netzwerkkonfiguration
Das bedeutet, dass Sie eine manuelle Netzwerkverbindung herstellen müssen um System-Einstellungen durchführen zu können. Zur Konfiguration eines microSync-Systems benötigen Sie die Meinberg Device Manager Software. Dieses Tool befindet sich auf dem mitgelieferten USB-Stick. Sie können sich die aktuellste Version aber jederzeit von unserer Internetseite herunterladen: https://www.meinberg.de/german/sw/mbg-devman.htm... -
Seite 40: Netzwerkkonfiguration Mit Dem Mbgoswizard
8.1.1 Netzwerkkonfiguration mit dem mbgOSWizard Nach der erfolgreichen Verbindung über die serielle Konsole, wie in Kapitel Initiale Netzwerkkonfiguration beschrieben, können Sie den Meinberg OS-Wizard zur Erstkonfiguration der IP-Adresse verwenden. Wählen Sie dazu die gleiche Subnetzmaske, wie für Ihren Net- zwerkadapter und eine IP-Adresse, die sich im selben Subnetz befindet. -
Seite 41: Erste Inbetriebnahme
Installieren Sie zuerst die auf dem USB-Stick mitgelieferte Software Meinberg Device Manager. Nach dem Setup starten Sie das Programm. Wenn Sie kein Setup auf Ihrem Rechner durchführen wollen, dann können Sie die portable Version der Meinberg Device Manager Software direkt auf dem USB-Stick starten: USB- Laufwerk/Software/MbgDevMan/mbgdevmsn_portable/mbgdevman.exe. - Seite 42 Device-Manager den Login für dieses System gemerkt hat. Bei einem Neustart des Programms sind die Felder Benutzer und Passwort bereits eingetragen. Silent Login Sie haben die Möglichkeit, dass der Meinberg Device- Manager nicht bei jeder Anmeldung nach Username und Passwort fragt. Custom Alias Vergeben Sie einen benutzerdefinierten Alias, um...
-
Seite 43: Technischer Anhang
300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7E1, 7E2, 7N2, 7O1, 7O2, 8E1, 8N1, 8N2, 8O1 Defaulteinstellung: COM 0: 19200, 8N1 Meinberg Standard Telegramm, sekündlich Zeitcodeausgänge: Unsymmetrisches AM-Sinussignal: (MARK), 1 V (SPACE) an 50 PWM-DC-Signal: TTL an 50... -
Seite 44: Gns-Empfänger (Gns181)
GNS-Empfänger (GNS181) Empfänger: 72 Kanal Empfänger GPS/GLONASS/Galileo/BeiDou Frequenzband: GNSS L1: GPS L1: 1575.42 MHz GLONASS L1: 1602-1615 MHz Galileo E1: 1575.42 MHz BeiDou B1: 1575.42 MHz Antenne: Multi-GNSS Antenne 3 dB Bandbreite: 1590 30 MHz Impedanz: Verstärkung: 4 dB Kabellänge: max. -
Seite 45: Konfiguration - Optionen
9 Technischer Anhang 9.2 Konfiguration - Optionen Empfängeroptionen EMPFÄNGERTYP SIGNALTYP WERT ANSCHLUSS Meinberg GPS IF, 12-Kanal IF (Meinberg Antenne) 15 V DC Meinberg GNS-UC GPS/Galileo IF IF (Meinberg Antenne) 15 V DC GNSS (GPS, GLONASS, Galileo, BeiDou), 72-Kanal L1/E1/B1 Band... -
Seite 46: Technischer Anhang - Gps-Antenne
10 Technischer Anhang - GPS-Antenne + Zubeh ¨ o r Abmessungen: Datum: 7. Januar 2022 microSync... -
Seite 47: Technischer Anhang - Gps-Antenne + Zubeh¨ O R
10 Technischer Anhang - GPS-Antenne + Zubehör Spezifikationen Spannungsversorgung: 15 V, ca. 100 mA (über Antennenkabel) Empfangsfrequenz: 1575,42 MHz Bandbreite: 9 MHz Frequenzen: Mischfrequenz: 10 MHz ZF-Frequenz: 35,4 MHz Anschluss: N-Norm Buchse Gehäusematerial: ABS Kunststoff-Spritzgussgehäuse Schutzart: IP66 Luftfeuchtigkeit: Temperaturbereich: -40 C bis +85 C (-40 bis 185 F) Gewicht: 1,6 kg (3,53 lbs) mit Montagekit microSync... -
Seite 48: Antennenkabel
10.1 Antennenkabel Kabeltyp Kabel (mm) Dämpfung bei 100 MHz max. Kabellänge (m) verwendet für (db)/100m Empfängertyp RG58/CU GPS/GNS-UC/PZF RG213 10,3 GPS/GNS-UC H155 GNM/GNS H2010 Ultraflex GNM/GNS Weitere Werte können Sie im Datenblatt des eingesetzten Kabels nachschlagen. 10.2 Kurzschluss auf der Antennenleitung Diese Information gilt ausschließlich für Baugruppen mit Front-Display. -
Seite 49: Technische Daten - Mbg S-Pro Überspannungsschutz
10 Technischer Anhang - GPS-Antenne + Zubehör 10.3 Technische Daten - MBG S-PRO ¨ Uberspannungsschutz Zwischenstecker mit auswechselbarem Gasableiter für koaxiale Signalschnittstellen. Anschluss: N-Connector Buchse-Buchse. Der MBG S-PRO besteht aus dem Überspannungsschutz (Phoenix CN-UB-280DC-BB), Montagewinkel und optional verfügbaren vorkonfektioniertem Kabel. Der Überspannungsschutz für koaxiale Leitungen wird in die Antennenzuleitung geschaltet und legt den Außen- leiter auf Erdpotential. - Seite 50 Summenstoßstrom: (8/20) s 20 kA (10/350) s 2,5 kA Maximaler Ableitstoßstrom: (8/20) s maximal (Ader-Schirm) 20 kA Nennimpulsstrom: (10/1000) s (Ader-Schirm) 100 A Blitzprüfstrom: (10/350) s, Stromscheitelwert I 2,5 kA Ausgangsspannungsbegrenzung: bei 1 KV/ s (Ader-Erde) spike 900 V bei 1 KV/ s (Ader-Schirm) spike 900 V Ansprechzeit: tA (Ader-Erde)
-
Seite 51: Mbg S-Pro Abmessungen
10 Technischer Anhang - GPS-Antenne + Zubehör 10.3.1 MBG S-PRO Abmessungen 15,8 10.3.2 Einbau und Erdung microSync Datum: 7. Januar 2022... -
Seite 52: Rohs Und Weee
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 7. Januar 2022 microSync... -
Seite 53: Konformit¨ A Tserkl¨ A Rung
12 Konformit ¨ a tserkl ¨ a rung Konformitätserklärung Doc ID: microSync HR701/DC-07.01.2022 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
