5.9 DMC X2 - Terminal-Anschluss

Hinweis: Der geräteseitige Stecker und die Anschlussbuchse des X2-Terminals sind mit Kodierstiften versehen
um Verwechslungen mit dem X1 Anschluss-Terminal zu vermeiden.
Pin 1 PP 5+
Pin 2 PP 5
Pin 3 PP 5
Pin 4 PP 6
Pin 5 PP 6
Pin 6 + TC In
Pin 7 + TCA* Out
Pin 8 - TCA Out
* TCA = Time Code Amplified, DCLS Ausgang
mit großem Ausgangsstrom.
Pin 9 PP 5-
Pin 10 GND
Pin 11 GND
Pin 12 GND
Pin 13 GND
Pin 14 - TC In
Pin 15
Pin 16
Status-LEDs:
PP 5 . . . PP 8

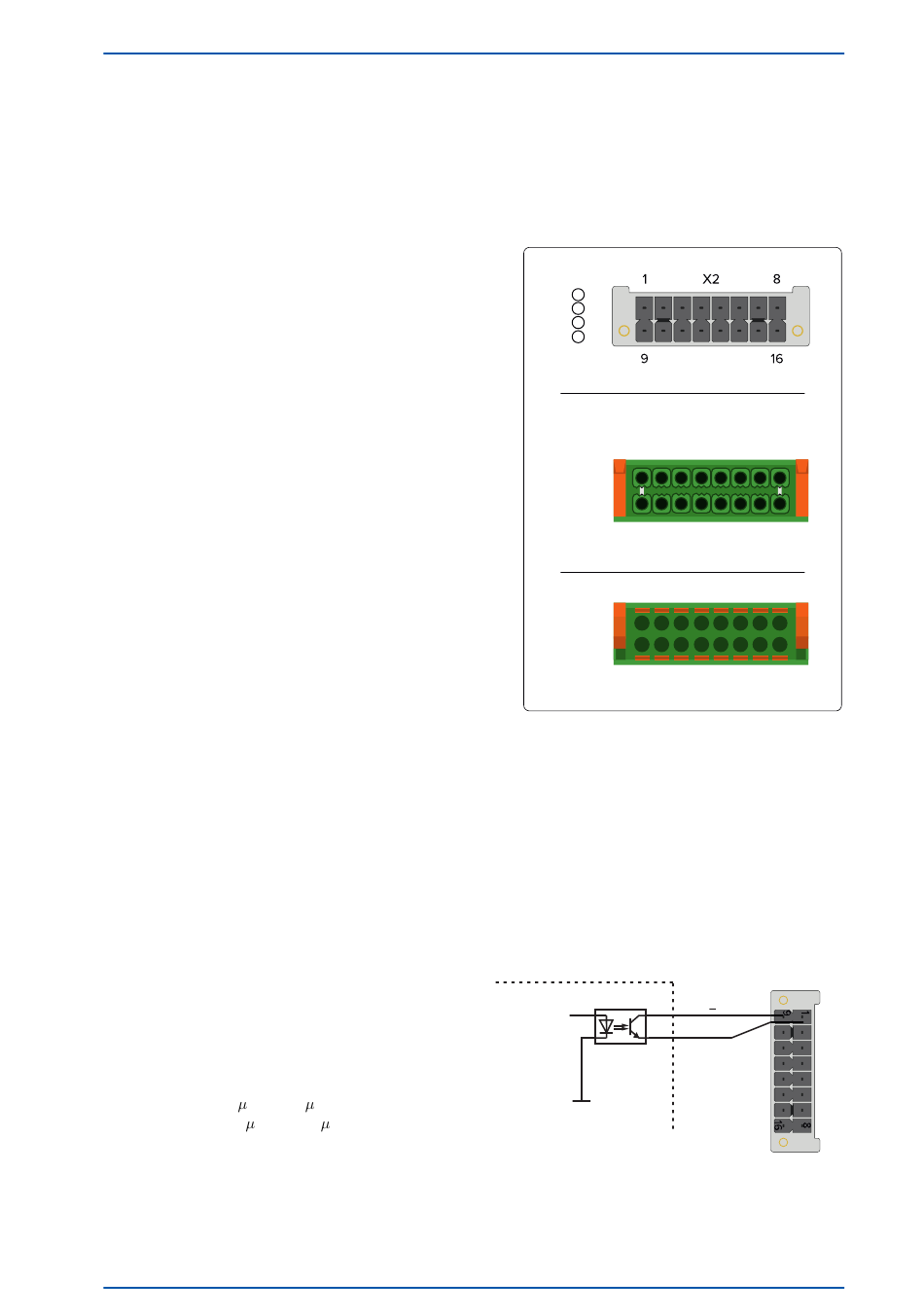

Schema Anschlussbelegung
Programmierbarer Ausgang PP 5
galvanische Trennung mittels Optokoppler
U = 55 V
CEmax
I = 50 mA
Cmax
P = 150 mW
tot
Ansprechzeit
Einschaltzeit: typ. 5 s, max. 9 s
Ausschaltzeit: typ. 10 s, max. 70 s
microSync
Programm. Puls (Optokoppler)
Programm. Puls (RS-422A)
Programm. Puls (RS-422B)
Programm. Puls (RS-422A)
Programm. Puls (RS-422B)
Time Code DCLS (TTL, isoliert)
Time Code DCLS (TTL, isoliert)
Time Code DCLS (TTL, isoliert)
TTL active high 250mA,
kurzschlussfest
Programm. Puls (Optokoppler)
Ground
Ground
Ground
Ground
Time Code DCLS (TTL, isoliert)
nicht belegt
nicht belegt
Status der Impulsausgänge
Datum: 7. Januar 2022
5 microSync HR102/DC Anschlüsse
PP
5
6
7
8
Status
16-pol. Buchse mit Klammer
8
16
Zum X2-Geräteanschluss
1
9
Kabeleingang
Standard (Opto Coupler)
Channel 5
Pulse generator
1
9
8
16
PP 5
PP 5 +
