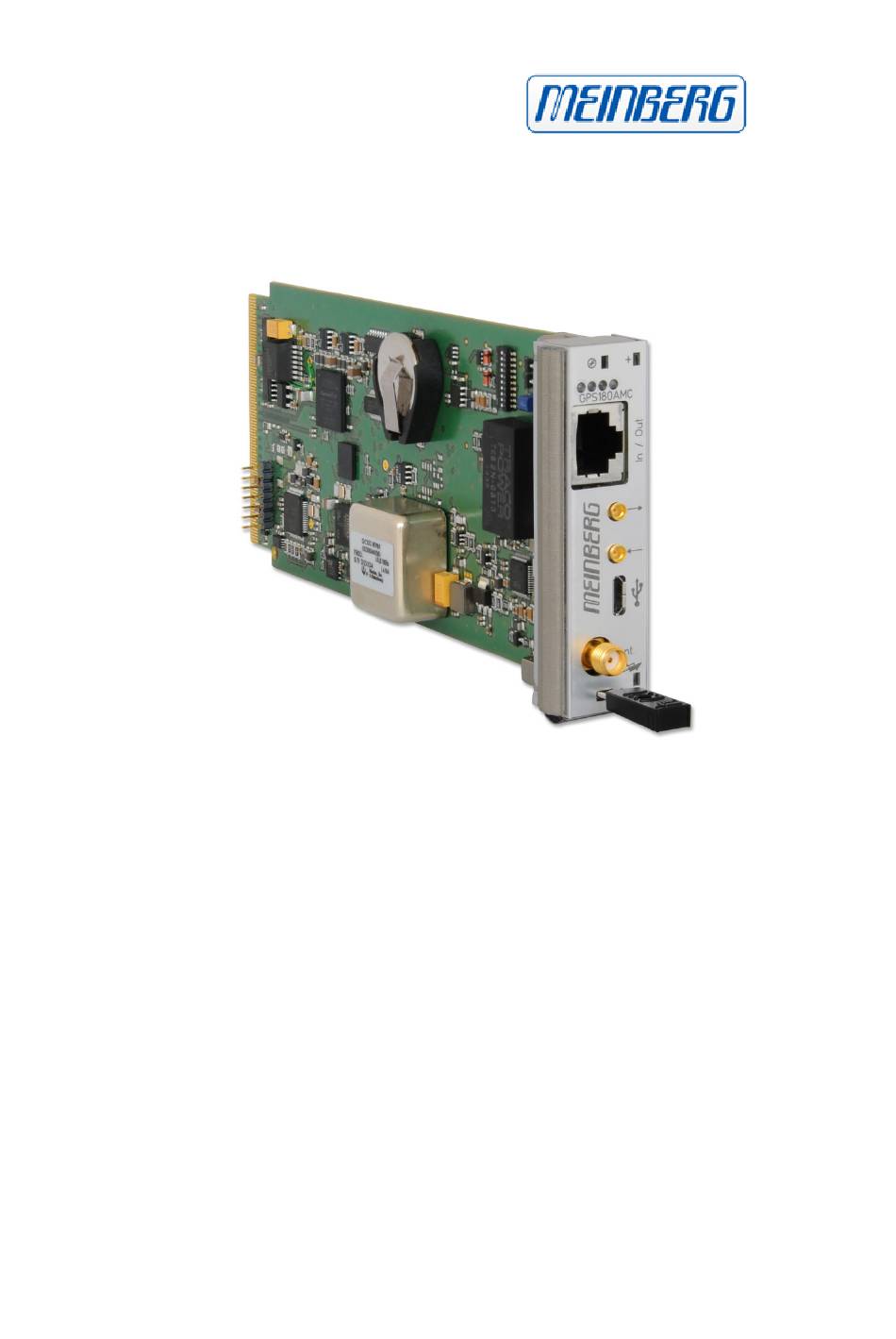

- Seite 1 HANDBUCH GPS180AMC AdvancedMC Satellitenfunkuhr 15. Mai 2014 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
1 Impressum 2 Inhalt des USB Sticks 3 Allgemeines 4 AdvancedMC 5 PCI Express (PCIe) 6 Eigenschaften der Satellitenfunkuhr GPS180AMC 7 Anschl ¨ u sse und LEDs der Frontplatte 8 Technische Daten GPS180AMC 9 GPS Antennenmontage 10 Inbetriebnahme des Systems... -
Seite 4: Impressum
1 Impressum... -
Seite 5: Inhalt Des Usb Sticks
2 Inhalt des USB Sticks liesmich.txt... -
Seite 6: Allgemeines
3 Allgemeines... -
Seite 7: Advancedmc
4 AdvancedMC 4.1 Formfaktoren Compact-Size (3HP) Mid-Size (4HP) Full-Size (6HP) Single Modules 73,8 x 13,88 x 181,5mm 73,8 x 18,96 x 181,5mm 73,8 x 28,95 x 181,5mm Double Modules 148,8 x 13,88 x 181,5mm 148,8 x 18,96 x 181,5mm 148,8 x 28,95 x 181,5mm 4.2 Management 4.3 Sensoren... -
Seite 8: Datentransfer
4.4 Datentransfer 4.5 Taktsystem Clock Name Frequency Module default Direction TCLKA 8kHz/1,544MHz/2,048MHz/19,44MHz 2,048MHz In to Module TCLKB 19,44MHz 19,44MHz Out from Module TCLKC 8kHz/1,544MHz/2,048MHz/19,44MHz 2,048MHz In to Module TCLKD 8kHz 8kHz Out from Module 4.6 Hot Swap 4.6.1 Hot Swap Handle... -
Seite 9: Installation Eines Amc Moduls
4.6.2 Hot Swap Status LED Blue LED State Description and Conditions Hot Swap Handle is opened. Payload Power is off. AMC board is ready for extraction (M1 state) Long Blink (900msec on, 100msec off) Hot Swap Handle is closed. Payload Power is off. AMC board waits for activation (M2 state) Hot Swap Handle is closed. -
Seite 10: Pci Express (Pcie)
5 PCI Express (PCIe) -
Seite 11: Eigenschaften Der Satellitenfunkuhr Gps180Amc
6 Eigenschaften der Satellitenfunkuhr GPS180AMC 6.1 Zeitzone und Sommer-/Winterzeit... -
Seite 12: Serielle Schnittstellen
6.2 Serielle Schnittstellen 6.3 Normalfrequenzen Master 10MHz 19,44MHz 19,44MHz LVDS TCLKB Converter Oscillator Driver GPS180AMC Processor Clock Frequency 8kHz 8kHz 8kHz LVDS TCLKD Telecom Clock System Multiplexer Devider Driver Generator 2,048MHz 1,544MHz FPGA... - Seite 13 6.4 Impulsausgang...
- Seite 14 6.5 Blockdiagramm GPS180AMC...
-
Seite 15: Anschl ¨ U Sse Und Leds Der Frontplatte
7 Anschl ¨ u sse und LEDs der Frontplatte Out of Service LED1 (red) Heartbeat/Healthy LED2 (green) Receiver Status LEDs Init / Frequency Navigation Antenna Fail RS-232 COM1, I/O (RJ45) Clock input (MMCX) Pulse output (MMCX) Terminal (MicroUSB) GPS antenna (SMA) AMC Status LED (blue) AMC Handle... -
Seite 16: Belegung Der Rj45 Buchse
7.1 Belegung der RJ45 Buchse RJ45 Pin Signal Signal Level DIP Switch +RS-422 in RS-422 -RS-422 in RS-422 TxD out RS-232 RxD in RS-232 PPS in... -
Seite 17: Technische Daten Gps180Amc
8 Technische Daten GPS180AMC... -
Seite 19: Gps Antennenmontage
9 GPS Antennenmontage 9.1 Beispiel: Kabeltyp Kabel-Ø Dämpfung bei 100MHz Max. Kabellänge [mm] [dB]/100m RG58/CU 300 (1) RG213 10,5mm 700 (1) - Seite 20 9.2 Antennenmontage mit ¨ Uberspannungsschutz...
-
Seite 21: Technische Daten Gps Antenne
9.3 Technische Daten GPS Antenne... -
Seite 22: Inbetriebnahme Des Systems
10 Inbetriebnahme des Systems... -
Seite 23: Nur Service-/Fachpersonal: Austausch Der Lithium-Batterie
11 Nur Service-/Fachpersonal: Austausch der Lithium-Batterie VORSICHT! -
Seite 24: Ce-Kennzeichnung
12 CE-Kennzeichnung... -
Seite 25: Konformit ¨ A Tserkl ¨ A Rung
13 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity...
